| Brand Name: | GEZHI or OEM |
| شماره مدل: | جداساز PM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |
بررسی اجمالی محصول PMجداساز
قطبش 1064-2050 نانومتری ایزولاسیون بالا با حفظ lsolator و فیلتر ضربه و باند
جداساز حفظ قطبش

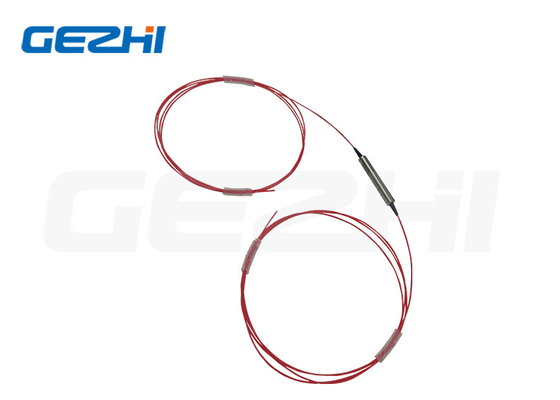

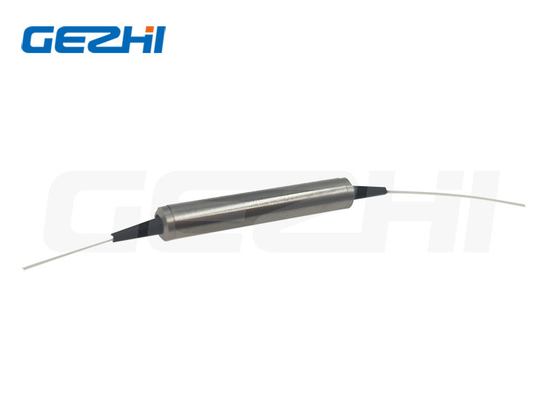

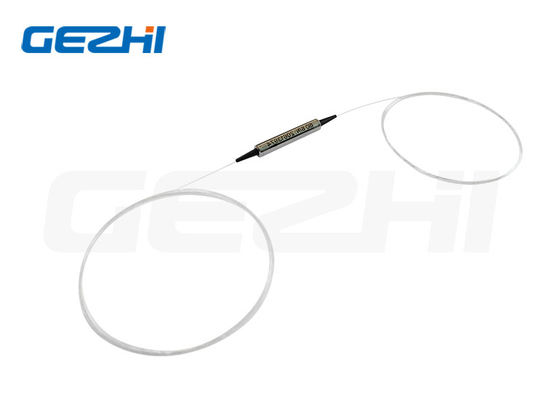

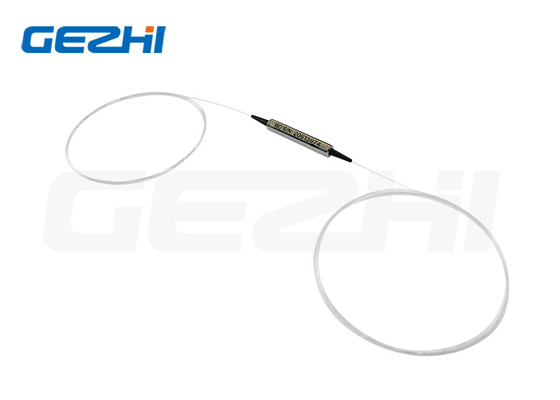

GEZHI The Polarization Maintaining Isolator یک دستگاه میکرواپتیکی است که با فیبر PM پاندا ساخته شده است.جداساز PM دارای تلفات درج کم، ایزولاسیون بالا، نسبت خاموشی بالا و قابلیت اطمینان و پایداری بالا است.این دستگاه نور نوری را در یک جهت هدایت می کند و انعکاس عقب و پراکندگی پشت را در جهت معکوس از بین می برد.این دستگاه را می توان با فیبر لخت یا کابل ژاکت 900um ساخت.
ویژگی ها و کاربردهای PMجداساز
امکانات:
از دست دادن کم درج
ضرر بازده بالا
نسبت انقراض بالا
انزوا بالا
برنامه های کاربردی:
EDFA
لیزر پمپ
برش اپتیک
پژوهش
مشخصات ازPMجداساز
| پارامتر | واحد | ارزش | |||||
| صحنه | - | تنها | دوگانه | تنها | دوگانه | تنها | دوگانه |
| طول موج سیگنال | نانومتر | 5±1064 | 1550±15 | 2000±15 | |||
| حداقلجداسازی سیگنال، λج15± در 23 ℃ (خروجی به ورودی) | دسی بل |
18
|
30 | 28 | 45 | 28 | 45 |
| حداکثرزیان زیاد، λجدر 23 ℃ (ورودی به خروجی) | دسی بل |
1.5
|
1.7 | 1.2 | 1.4 | 2.5 | 3.5 |
| حداقلنسبت انقراض در 23 درجه سانتیگراد | دسی بل | 20 | 20 | 18 | |||
| روی نسبت ضربه بزنید | % | 0.2±1، 0.4±2، 1±5، 2±10 درصد | |||||
| حداقلپهنای باند عبور (@-0.5dB) | نانومتر |
2، 5، 8، 15 یا مشخص شده 8 10 مشخص شده
|
|||||
| حداکثرتوقف پهنای باند (@-25dB) | نانومتر |
همانطور که مشخص شد
|
|||||
| حداقلبرگشت ضرر | دسی بل | 50 | |||||
| حداکثرتوان نوری (CW) | میلی وات | 300 | |||||
| حداکثرنیروی کششی | ن | 5 | |||||
| دمای عملیاتی | ℃ | -5~+50 | |||||
| دمای ذخیره سازی | ℃ | -40~+85 | |||||
| با کانکتور، IL 0.3dB بالاتر، RL 5dB کمتر و ER 2dB کمتر است. | |||||||
| کلید رابط روی محور کند تراز شده است. | |||||||
ابعاد بسته
اطلاعات سفارش ازPMجداساز
| PMTIBPF-1111-2344-55-666-777-89-A-BCD | ||
| 1111 - طول موج: | 2000=2000nm، 1064=1064nm، 1550=1550nm، SSS=مشخص شده | |
| 2 - محور کاری: | 1=گزینه 1، 2=گزینه 2، 3=گزینه 3، 4=گزینه 4، 5=گزینه 5 | |
| 3 - مرحله: | S=Single-core Stage، D=Dual-core Stage | |
| 44 - پهنای باند عبور @-0.5dB: | 02=2nm، 05=5nm، 10=10nm، SS=مشخص شده | |
| 55 - نسبت ضربه: | 01=1%، 02=2%،...، 50=50% | |
| 666 - نوع فیبر برای ورودی و خروجی: | 001=PM1550، 002=PM1310، 003=PM980، 045=PM1950، SSS=مشخص شده | |
| 777 - نوع فیبر برای شیر: | 001=PM1550، 002=PM1310، 003=PM980، 004=Hi1060، 008=SMF-28E | |
| 8 - ابعاد بسته: | 0=φ5.5x35mm، S=مشخص شده | |
| 9 - نوع Pigtail: | 0 = فیبر لخت، 1 = 900μm لوله شل | |
| الف - طول فیبر: | 0.8=0.8m، 1.0=1m، S=مشخص شده | |
| ب - نوع رابط برای ورودی: | 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=هیچ، S=مشخص شده | |
| ج - نوع رابط برای خروجی: | 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=هیچ، S=مشخص شده | |
| D - نوع رابط برای ضربه زدن: | 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=هیچ، S=مشخص شده | |
سوالات متداول
Q1:آیا می توانم یک سفارش نمونه داشته باشم؟MOQ شما از جداساز PM چیست؟?
|
|
