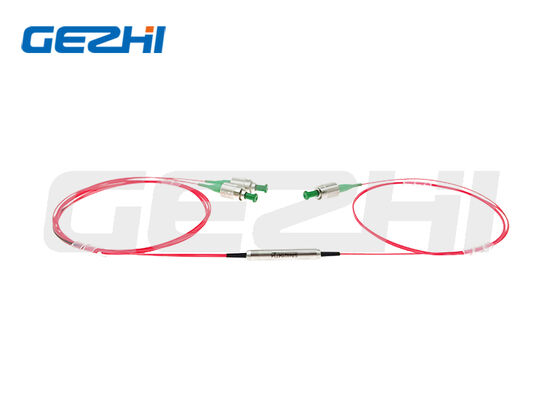

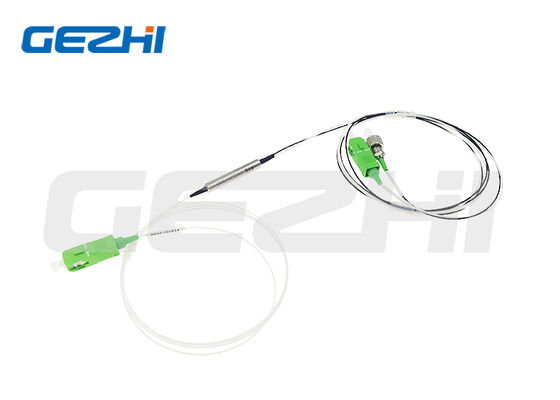

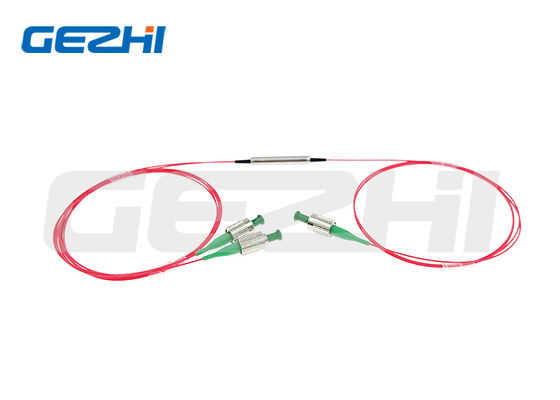

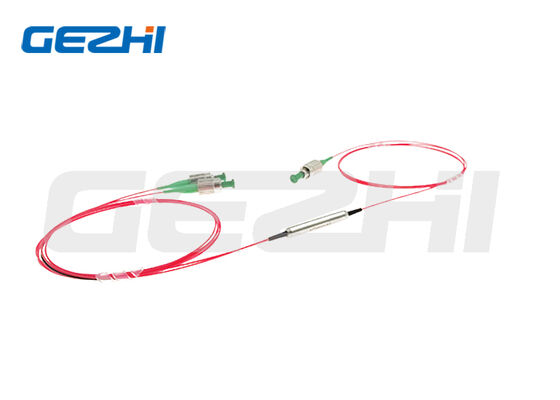

فیلتر PM WDM قطبی سازی حفظ فیلتر WDM با ضایعات ورودی بسیار کم نسبت انقراض قطبی سازی بالا و ترکیبات چند موج

Name: فیلتر PM WDM قطبی سازی حفظ فیلتر WDM با ضایعات ورودی بسیار کم نسبت انقراض قطبی سازی بالا و ترکیبات چند موج
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFWDM-XXXX-XX-XXX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	PMFWDM-XXXX-XX-XXX-X-XX-XX-XX-XX-XX
مقدار تولیدی:	1 عدد
قیمت:	US$188-US$688
زمان تحویل:	2-3 هفته
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

سند:

PM Filter WDM.pdf

از دست دادن درج:

≤0.8 دسی بل (درگاه عبور)، ≤0.5 دسی بل (درگاه بازتاب)

انزوا:

≥25~30dB (گذر)، ≥12~15 dB (انعکاس)

نسبت انقراض:

≥18~20 دسی بل

ضرر برگشتی:

≥50 دسی بل

حداکثر قدرت هندلینگ:

0.5 / 1 / 5 W; > 10 وات با هیت سینک

دمای عملیاتی:

-5 ~ +75 ℃

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

2000 عدد در ماه

توضیحات محصول

1خلاصه ی محصول

نام محصول

فیلتر حفظ قطبی WDM / PM فیلتر WDM

تولید کننده

شرکت گژی فوتونیک

فیلتر PM WDM ما یک مولتیپلیکسور حرفه ای است که قطبی شدن را حفظ می کندطراحی شده برای جدا کردن / ترکیب دو سیگنال نوری با طول موج مختلف در مدارهای فیبر قطبی نگهدارندهما از ترکیبی از طول موج های اصلی برای لیزر فیبر، ارتباطات نوری، CATV و سیستم های شبکه نوری غیرفعال پشتیبانی می کنیم. بسته استاندارد Φ5.5 × 35mm، فیبر پیگتیال سفارشی،اتصال دهنده و محفظه سینک گرما با قدرت بالا.

ترکیب طول موج موجود

980/1030nm
980/1064nm
980/1550nm
1064/1550nm
1310/1550nm
1480/1550nm
2000/1550nm

2ویژگی های اصلی محصول

✅ از دست دادن ورودی بسیار کم
✅ از دست دادن بازگشت بالا ≥50dB
✅ نسبت انقراض قطبی شدن بالا
✅ طول موج پایدار و از دست دادن در زیر تغییرات دمایی
✅ گزینه های قدرت متعدد CW: 0.5W / 1W / 5W (پکیج بخاری 10W + در دسترس)
✅ بسته فلزی فشرده ۵٫۵×۳۵ میلی متری
✅ فیبر PM سفارشی، فیبر تک حالت، طول ناخن و کانکتور
✅ طیف گسترده ای از دماهای عملیاتی -5°C ~ +75°C

3کاربرد های اصلی

سیستم انتقال فیبر نوری CATV
سیستم چندگانه سازی و چندگانه سازی نوری WDM
شبکه نوری غیرفعال EPON / GPON
پمپ لیزر فیبر و جداسازی سیگنال
قطب بندی نگهداری تجهیزات تست فیبر
ارتباطات نوری 2μm نیمه مادون قرمز (مدل 2000/1550nm)

4مشخصات فنی کامل

جدول پارامترهای استاندارد

پارامتر	واحد	عملکرد استاندارد
از دست دادن ورودی پورت عبور	دی بی	≤0.8
بازتاب از دست دادن ورودی پورت	دی بی	≤0.5 (2000/1550: ≤0.8)
جداسازی عبور @Reflect طول موج	دی بی	≥25 تا 30
بازتاب جداسازی @Pass طول موج	دی بی	≥12 تا 15
نسبت انقراض	دی بی	≥18~20
بازده از دست دادن	دی بی	≥50
ثبات حرارتی طول موج	nm/°C	≤0.003
استحکام حرارتی از دست دادن ورودی	dB/°C	≤0.005
CW حداکثر قدرت کنترل	W	0.5 / 1 / 5؛ >10W با بسته ی حرارتی
بار کششی	N	≤5
دمای کار	°C	-5 ~ +75
دمای ذخیره سازی	°C	-40 ~ +85
اندازه بسته استاندارد	mm	Φ5.5 × 35

جدول تطابق باند طول موج

کد نمونه	باند عبور (nm)	باند بازتاب (nm)
T1064/R980	1020 ~ 1080	۹۶۰ تا ۹۹۰
T1550/R980	۱۵۲۰ تا ۱۵۸۰	۹۶۰ تا ۹۹۰
T1550/R1064	۱۵۲۰ تا ۱۵۸۰	1020 ~ 1080
T1550/R1310	1530 ~ 1600	1270 ~ 1350
T1550/R1480	1535 ~ 1580	1470 تا 1490
T2000/R1550	سال های 1950 تا 2050	1530 ~ 1570

ملاحظات مهم

مشخصات بالا برای دستگاه های فیبر برهنه اعمال می شود. مجهز به کانکتورها: از دست دادن ورودی + 0.3dB، از دست دادن بازگشت - 5dB، نسبت انقراض -2dB.
برای قدرت بالای 10 وات، بسته بندی سینک گرما اجباری است.
کاربرد سیگنال پالس: لطفاً انرژی پالس و قدرت اوج را برای طراحی سفارشی ارائه دهید.

5. سفارش دادن کد توضیح

فرمت سفارش: PMFWDM-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

موقعیت کد	تعریف	گزینه های اختیاری
1 ترکیب طول موج	جفت موج دوگانه	در مورد موارد زیر، به عنوان مثال، به عنوان مثال:
2 محور قطب بندی کاری	طراحی محور قطبی	B=هر دو محور کار می کنند؛ F=فقط محور آهسته، محور سریع مسدود است
3 فایبر پورت Com & Pass	نوع فیبر PM	PM980 / PM1550 / PM1060 / PM1950 / S=گزینه
4 فیبر بازتاب دهنده	نوع فیبر	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E / S = سفارشی
5 قدرت درجه بندی	حداکثر قدرت CW	0L=0.5W؛ 01=1W؛ 02=2W؛ قدرت بالاتر قابل تنظیم است
6 اندازه بسته	ابعاد خانه	S1=Φ5.5×35mm؛ S= اندازه سفارشی
7 نوع دم خوک	حفاظت از فیبر	00 = فیبر برهنه؛ 09= 900μm لوله گشاده
8 طول فیبر	طول دم خوک	08=0.8m؛ 10=1m؛ S=طول سفارشی
9 نوع کانکتور	کانکتور پایینی	FA=FC/APC؛ FP=FC/UPC؛ SA=SC/APC؛ SP=SC/UPC؛ S=کنتاکتور سفارشی

پشتیبانی خدمات سفارشی

ترکیب های طول موج سفارشی فراتر از سری استاندارد
مطابقت فیبر PM سفارشی / فیبر تک حالت
طول فیبر سفارشی، لوله گشاده، ساختار کابل
تمام کانکتورهای فیبر نوری (FC، SC، LC، ST و غیره)
بسته بندی حرارتی با قدرت بالا برای لیزر 10W +
طراحی ویژه برای استفاده از لیزر پالس

6ابعاد

فیلتر PM WDM قطبی سازی حفظ فیلتر WDM با ضایعات ورودی بسیار کم نسبت انقراض قطبی سازی بالا و ترکیبات چند موج 0

7چرا فیلتر PM WDM Gezhi Photonics را انتخاب می کنید؟

سازنده حرفه ای که بیش از سال ها بر اجزای غیرفعال فیبر PM تمرکز دارد
آزمایش عملکرد نوری سختگیرانه برای تضمین از دست دادن کم و عایق بندی بالا
عملکرد حرارتی پایدار برای استفاده طولانی مدت در فضای باز و صنعتی
سفارشی سازی انعطاف پذیر برای پروژه های لیزر فیبر، مخابرات و CATV
قیمت عمده فروشی مستقیم کارخانه برای سفارشات عمده
زمان تحویل سریع و پشتیبانی فنی بعد از فروش قابل اعتماد
ورق کامل داده های فنی و گزارش آزمایش برای هر دسته

8سوالات عمومی

سوال1: تفاوت بین PM Filter WDM و WDM معمولی چیست؟

ج: فیلتر PM WDM از فیبر قطبی نگهدارنده استفاده می کند که می تواند حالت قطبی خطی نور را حفظ کند، مناسب لیزر فیبر، سیستم های نوری حساس به قطبی سازی؛WDM معمولی فقط از فیبر تک حالت بدون عملکرد حفظ قطبی سازی استفاده می کند.

س2: آیا می توانید از قدرت بالای 10 وات پشتیبانی کنید؟

A: بله. ما بسته بندی غوطه کش گرما را برای برنامه های کاربردی با قدرت بالا بیش از 10W CW طراحی می کنیم. لطفاً در هنگام بررسی به ما قدرت کار را اطلاع دهید.

س3: آیا شما مدل های طول موج سفارشی را ارائه می دهید؟

A: بله. اگر ترکیب طول موج استاندارد ما نمی تواند تقاضای شما را برآورده کند، ما می توانیم طول موج سفارشی PM Filter WDM را مطابق با نیازهای شما توسعه دهیم.

سوال 4: افزایش زیان در هنگام اضافه کردن کانکتورهای فیبر چیست؟

ج: دستگاه هایی که کانکتور دارند، در مقایسه با نسخه های فیبر غیر فابریک، 0.3 دسیبل از دست دادن ورودی را اضافه می کنند، 5 دسیبل از دست دادن بازگشت را کاهش می دهند و نسبت انقراض را 2 دسیبل کاهش می دهند.

9.خدمت ما

طراحی سفارشی، عمده فروشی، سفارش نمونه، پشتیبانی فنی
