| Brand Name: | GEZHI or OEM |
| شماره مدل: | سیرکولاتور نوری 532 نانومتری/633 نانومتری PM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

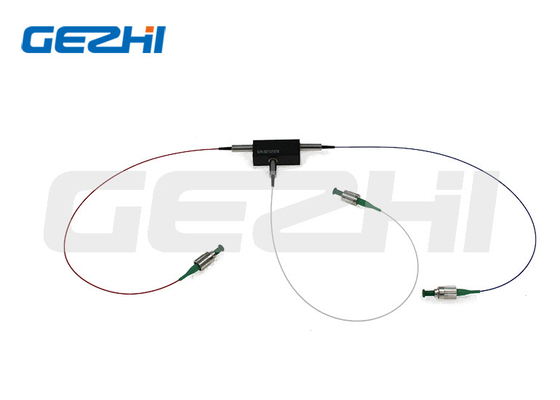

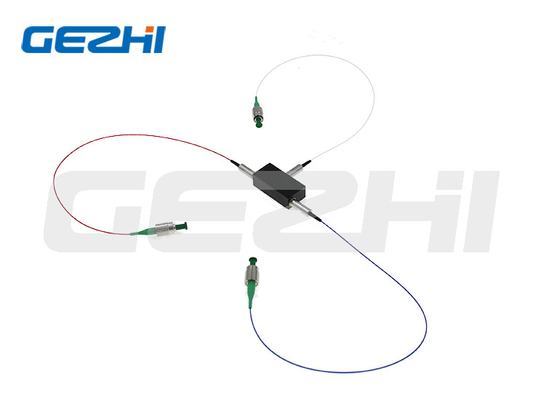

قطبش 3 پورت 532 نانومتری/633 نانومتری حفظ گردش نوری TGG مبتنی بر تقویت کننده فیبر
توضیحات محصول
چرخش نوری 532 نانومتری مبتنی بر TGG یک مؤلفه موج نور با کارایی بالا است که سیگنال‌های ورودی را از پورت 1 به پورت 2 و سیگنال‌های ورودی پورت 2 را به پورت 3 هدایت می‌کند. آنها با تلفات درج کم، ایزوله بالا، بالا مشخص می‌شوند. مدیریت توان، PER بالا، تلفات برگشتی بالا، پایداری محیطی و قابلیت اطمینان عالی.آنها برای کاربردهای لیزر فیبر و ابزار دقیق ایده آل هستند.
امکانات
از دست دادن کم درج
ضرر بازده بالا
انزوا بالا
پایداری و قابلیت اطمینان بالا
برنامه های کاربردی
تقویت کننده فیبر
ابزار تست
سنسور فیبر
تجهیزات پزشکی
مشخصات فنی
| پارامتر | واحد | ارزش | ||
| نوع پورت | - |
3 پورت |
||
| طول موج مرکز | نانومتر | 532 | 633 | |
| محدوده طول موج عملیاتی | نانومتر | ± 5 | ||
| تایپ کنیداوج ایزوله در 23 درجه سانتیگراد | دسی بل |
22 |
||
| حداقلایزوله در 23 درجه سانتیگراد | دسی بل |
20 |
||
| تایپ کنیداز دست دادن درج در 23 ℃ | دسی بل |
1.6 |
||
| حداکثراز دست دادن درج در 23 ℃ | دسی بل |
2.0 |
||
| حداقلنسبت انقراض در 23 ℃ (نوع فیبر PM) | دسی بل | 20 | ||
| حداکثرتلفات وابسته به قطبش در 23 ℃ (نوع فیبر SM) | دسی بل | 0.15 | ||
| حداقلتلفات برگشتی در 23 ℃ (ورودی/خروجی) | دسی بل | 40 | ||
| حداقلبحث متقابل | دسی بل | 40 | ||
| حداکثرتوان نوری متوسط (شامل درگاه 1 و پورت 2) | دبلیو | 0.5، 1، 2 | ||
| حداکثراوج قدرت برای ns پالس | کیلووات | 10 یا مشخص شده | ||
| حداکثرنیروی کششی | ن | 5 | ||
| ابعاد بسته | میلی متر | 44x28x26 | 70x28x26 | |
| دمای عملیاتی | ℃ | +10~+50 | ||
| دمای ذخیره سازی | ℃ | 0~60 | ||
1. مشخصات فوق برای دستگاه بدون کانکتور است، اگر با کانکتور، IL 0.3dB بالاتر است، افت بازگشت با کاهش 5dB و نسبت خاموشی 2dB کاهش می یابد.
2. اگر برنامه پالس وجود دارد، لطفاً مطمئن شوید که انرژی پالس و قدرت اوج را به ما اطلاع دهید.
ابعاد بسته بندی
| ① بندر: | 3=3 پورت |
| ②طول موج: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150 نانومتر؛S=مشخص کنید |
| ③ تراز محوری: | B=هر دو محور کار می کنند.F=محور کند کار می کند، محور سریع مسدود شده است.نوع N=Non-PM موجود است |
| ④پاور هندلینگ: | 0L=0.5W;01=1W;02=2W;10=10W;10=20W;S=مشخص کنید |
| ⑤نوع فیبر: | PM460;PM630;PM780;PM980;PM1060;S=مشخص کنید |
| ⑥ ابعاد بسته: | T2 = 70x28x26mm;S=مشخص کنید |
| ⑦نوع پیگتیل: | 00 = فیبر لخت.لوله شل 09=900um |
| ⑧طول فیبر: | 08=0.8m;10=1 متر;S=مشخص کنید |
| ⑨نوع کانکتور: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC؛S=مشخص کنید |
| ⑩پیک قدرت برای پالس: | 00 = موج پیوسته، 10 = 10 کیلو وات، 20 = 20 کیلو وات، SS = مشخص شده |
|
|
