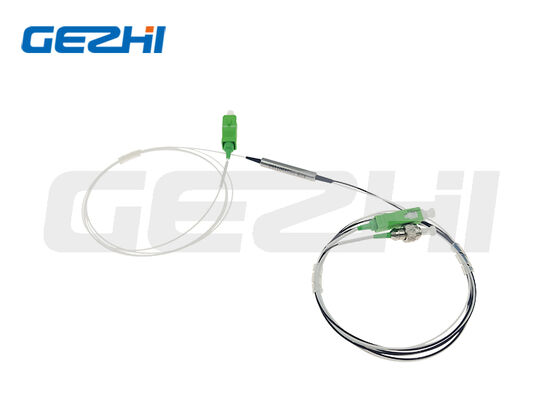

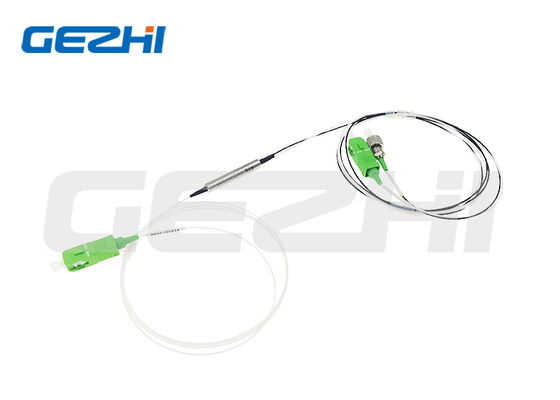

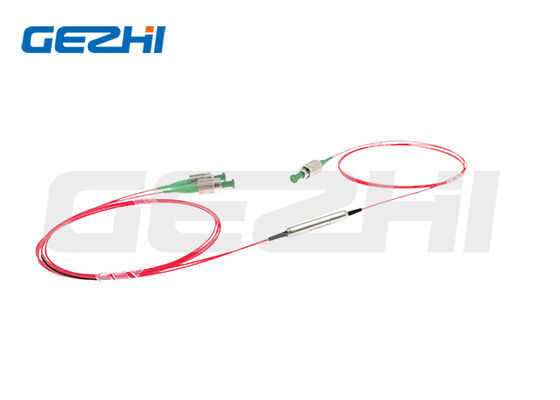

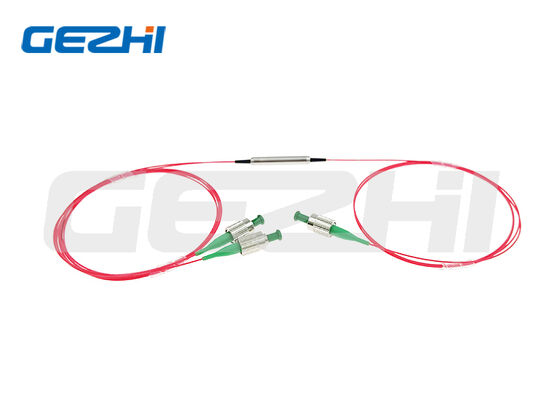

دستگاه نگهدارنده قطبش 1×2 PM1550 DWDM با طول موج 1550 نانومتر، تلفات درج کم و نسبت خاموشی بالا

Name: دستگاه نگهدارنده قطبش 1×2 PM1550 DWDM با طول موج 1550 نانومتر، تلفات درج کم و نسبت خاموشی بالا
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: دستگاه DWDM 1×2 PM1550
Price: 638.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	دستگاه DWDM 1×2 PM1550
مقدار تولیدی:	1 عدد
قیمت:	US$288-US$988
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

سند:

1x2 PM DWDM.pdf

طول موج:

1550 نانومتر

نوع فیبر:

PM1550

فاصله کانال:

50 گیگاهرتز / 100 گیگاهرتز / 200 گیگاهرتز

از دست دادن درج:

≤1.0dB / ≤0.8dB / ≤0.8dB

نسبت انقراض:

≥20dB

ابعاد بسته:

Φ5.5×35mm

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000 PCS در ماه

برجسته کردن:

1 × 2 PM1550 دستگاه نگهدارنده قطبی DWDM

جزء نگهدارنده قطب بندی طول موج 1550nm

دستگاه DWDM PM1550 با ضایعات اندکی

توضیحات محصول

1×2 PM1550 قطب بندی DWDM دستگاه نگهداری DWDM

1معرفی محصول

مولتی پلاکسر تقسیم طول موج متراکم قطبی 1 × 2 (PM DWDM) یک دستگاه نوری غیرفعال است که توسط Gezhi Photonics توسعه یافته است.طراحی شده مطابق با شبکه طول موج استاندارد ITU, it adopts precision optical coating and polarization-maintaining fiber coupling technology to realize splitting/combining of single-channel optical signals while fully preserving the polarization state of incident light.

این قطعه دارای از دست دادن ورودی کم، از دست دادن بازگشت بالا، نسبت انقراض بالا و ثبات گرمایی عالی است و از سه فاصله کانال استاندارد ITU پشتیبانی می کند: 50GHz، 100GHz و 200GHz.اون قدرت موج مستمر رو از صفر کنترل ميکنه.3W تا 5W، با بسته بندی خازن گرما سفارشی برای برنامه های کاربردی با قدرت بالا بیش از 10W در دسترس است. به طور گسترده ای در سیستم های ارتباطی نوری حساس به قطبی سازی از جمله انتقال CATV استفاده می شود.سیستم های WDM ستون فقرات و شبکه های دسترسی نوری EPON/GPON.

2ویژگی های کلیدی و کاربردهای معمول

ویژگی های کلیدی	کاربردهای معمول
از دست دادن ورودی کم	سیستم های انتقال نوری CATV
بازده بالا از دست دادن	سیستم های انتقال WDM فشرده ستون فقرات
نسبت انقراض بالا	شبکه های دسترسی نوری غیرفعال EPON / GPON
ثبات حرارتی عالی برای هر دو طول موج و از دست دادن ورودی	سیستم های آزمایش دقیق نوری که نیاز به قطبی شدن پایدار دارند
گزینه های فاصله چند کانال: 50GHz / 100GHz / 200GHz	سیستم های آزمایش دقیق نوری که نیاز به قطبی شدن پایدار دارند
دسته های متعدد CW برای کنترل قدرت؛ بسته ی حرارتی برای استفاده با قدرت بالا	تقسیم / ترکیب شعاع لیزر مستمر و پالس برای سناریوهای صنعتی با قدرت بالا
بسته بندی فلزی استاندارد فشرده: Φ5.5 × 35mm، آسان برای ادغام سیستم
قطعات قابل تنظیم، طول فیبر و کانکتورهای فیبر؛ ماژول های DWDM 1 × N PM در صورت درخواست در دسترس است

3مشخصات اصلی

پارامترها	واحد	50GHz	100GHz	200 گيگاهرتز
فاصله کانال	گاهرتز	50	100	200
کانال Passband (@-0.5dB)	nm	>0.1	>0.22	>0.5
از دست دادن ورودی (پورت عبور)	دی بی	≤1.0	≤0.8	≤0.8
از دست دادن ورودی (دوازۀ بازتاب)	دی بی	≤0.7	≤0.5	≤0.5
جداسازی (پورت عبور)	دی بی	≥25	≥25	≥25
جداسازی (دوازۀ بازتاب)	دی بی	≥13	≥13	≥13
نسبت انقراض	دی بی	≥20	≥20	≥20
بازده از دست دادن	دی بی	≥50	≥50	≥50
ثبات حرارتی طول موج	nm/°C	≤0.003	≤0.003	≤0.003
استحکام حرارتی از دست دادن ورودی	dB/°C	≤0.005	≤0.005	≤0.005
حداکثر قدرت CW	W	0.3 / 1 / 5 (اختیاری)	0.3 / 1 / 5 (اختیاری)	0.3 / 1 / 5 (اختیاری)
بار کششی	N	≤5	≤5	≤5
دمای کار	°C	-5 ~ +75	-5 ~ +75	-5 ~ +75
دمای ذخیره سازی	°C	-40 ~ +85	-40 ~ +85	-40 ~ +85
ابعاد استاندارد بسته	mm	Φ5.5×35	Φ5.5×35	Φ5.5×35

یادداشت ها

مشخصات فوق برای دستگاه های بدون کانکتور اعمال می شود. اگر با کانکتور مجهز باشند، از دست دادن ورودی با 0.3dB افزایش می یابد، از دست دادن بازگشت با 5dB کاهش می یابد.و نسبت انقراض 2دبيل کاهش خواهد یافت..

بسته ی بخارگر برای کاربردهایی با قدرت بالاتر از 10 وات در دسترس است.

برای کاربردهای لیزر پالس شده، لطفاً ما را از انرژی پالس و قدرت اوج از قبل مطلع کنید.

ماژول های DWDM سفارشی 1 × N PM در دسترس هستند؛ لطفا برای راه حل ها با Gezhi Photonics تماس بگیرید.

4جدول تعریف کد سفارش

فرمت مدل: PMDWDM-1-2-3-4-5-6-7-8-9

	کد اختیاری و توضیحات مربوطه
فاصله 1 کانال	050=50GHz؛ 100=100GHz؛ 200=200GHz
2 طول موج مرکزی	C21=1560.61nm؛ C23=1558.98nm؛ S=طول موج مشخص شده توسط مشتری
3 محور کار	B=هر دو محور آهسته و سریع قابل استفاده است؛ F=فقط محور آهسته، محور سریع مسدود است
4 نوع فیبر	PM1550؛ S= فیبر مشخص شده سفارشی
5 استفاده از قدرت	0L=0.3W؛ 01=1W؛ 02=2W
6 ابعاد بسته بندی	S1=Φ5.5×35mm؛ S= اندازه بسته سفارشی
7 نوع دم خوک	00 = فیبر برهنه؛ 09= 900μm لوله گشاده
8 طول فیبر	08=0.8m؛ 10=1m؛ S=طول سفارشی
9 نوع کانکتور	FA=FC/APC؛ FP=FC/UPC؛ SA=SC/APC؛ SP=SC/UPC؛ S=کنتاکتور سفارشی

5نوع بسته بندی

6درباره ما

شرکت گژی فوتونیک دارای کارگاه عملیاتی 1500 متر مربع است، از اتاق تمیز، بدون گرد و غبار، مرتب و برنامه ریزی شده استفاده می کند. با 20 سال تجربه تیم فنی که محصولات گژی را قابل اعتماد می کند،ثابت و با مهارت بالا. همچنین، با 160 کارگر با تجربه کامل در تولید سریع، کارآمد، واجد شرایط. ظرفیت محصولات گزی را افزایش می دهد، با کیفیت بالا و قیمت مناسب و رقابتی.گژی فوتونیکس همکاری خود را با اپراتورهای مخابراتی بین المللی و ملی ادامه می دهد، تامین کننده تجهیزات، دانشگاه ها، شرکت علمی و تحقیقاتی و همچنین استفاده از استعدادهای اجتماعی، اطلاعات و فناوری برای سود توسعه شرکت.به خاطر خدمات مهندسی عالی ما، طراحی سفارشی، پشتیبانی فنی، بررسی محصول، نمونه سازی سریع نمونه و تولید انبوه تحویل سریع برای مشتریان ما، ما خدمات بیش از 30 کشور و مناطق از جمله اروپا،ایالات متحده، جنوب شرق آسیا، خاورمیانه و غیره

دستگاه نگهدارنده قطبش 1×2 PM1550 DWDM با طول موج 1550 نانومتر، تلفات درج کم و نسبت خاموشی بالا

7گواهينامه ما
