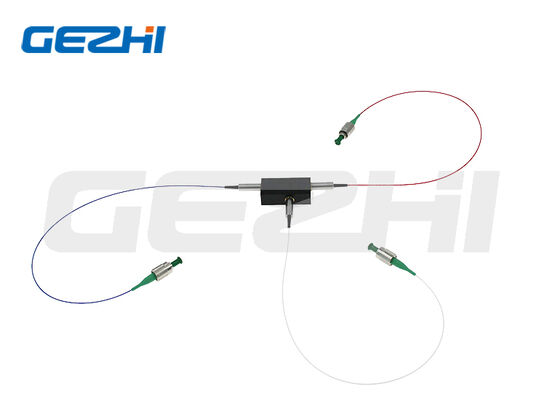

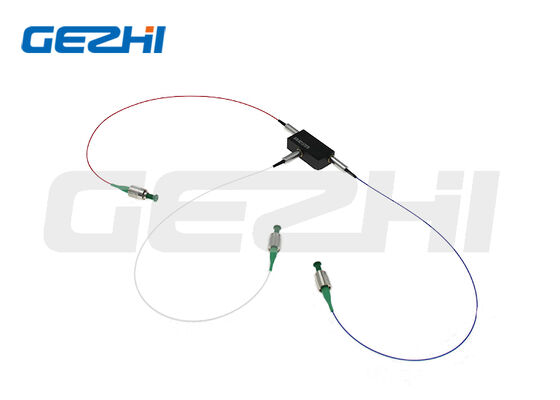

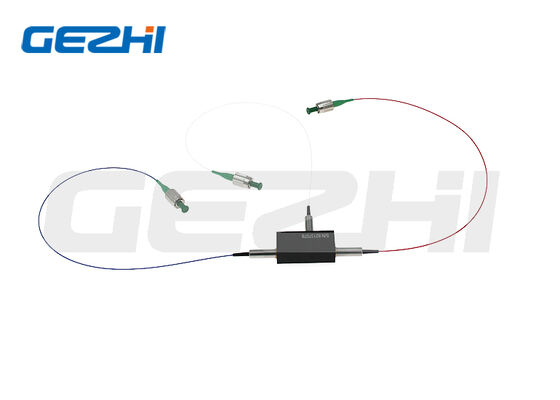

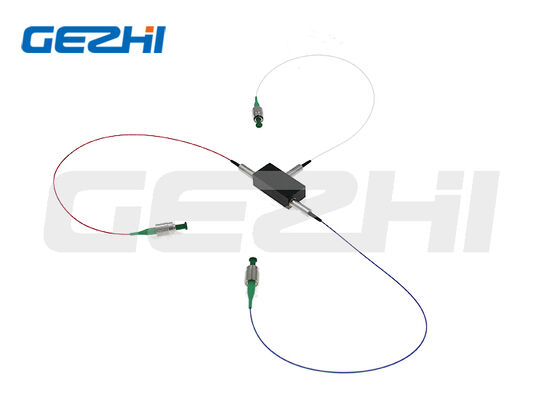

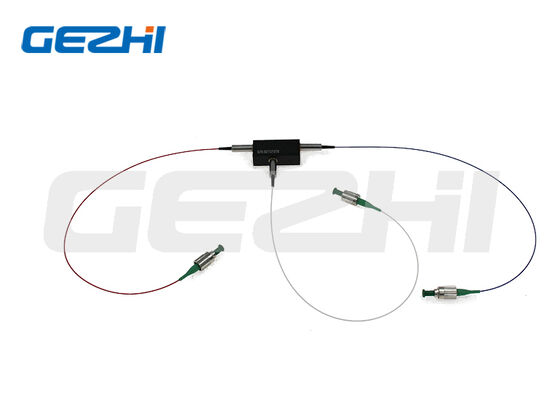

قطب بندی مبتنی بر کریستال TGG که گردشگر نوری را با نسبت انقراض بالا و از دست دادن ورودی پایین و پوشش طول موج گسترده حفظ می کند

قطب بندی مبتنی بر کریستال TGG که گردشگر نوری را با نسبت انقراض بالا و از دست دادن ورودی پایین و پوشش طول موج گسترده حفظ می کند

نام تجاری:	GEZHI or OEM
شماره مدل:	سیرکولاتور نوری نگهدارنده قطبش TGG 3 پورت
مقدار تولیدی:	1 عدد
قیمت:	US$288-US$988
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE RoHS,ISO9001

طول موج عملیاتی:

532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 نانومتر

از دست دادن درج:

≤1.5dB (780-1150nm)؛ ≤2.5dB (532/635/680nm)

حداقل انزوا:

≥20 / ≥22dB

نسبت انقراض:

≥18dB (نوع B)؛ ≥20dB (نوع F)

حداکثر توان CW:

0.5 / 5 / 10 / 20 وات

اندازه بسته بندی:

70×28×26 میلی متر

جزئیات بسته بندی:

جعبه کاغذی

توضیحات محصول

قطبی سازی حفظ گردشگر نوری مبتنی بر TGG (532، 635، 680، 780, 808، 850, 930, 980, 1030, 1053, 1064, 1150nm)

خلاصه ی محصول

Gezhi Photonics قطبی سازی مبتنی بر TGG حفظ گردشگر نوری کریستال مغناطیس نوری گالیم گارنت تربیوم با عملکرد بالا را به عنوان جزء اصلی خود اتخاذ می کند.این طیف گسترده ای از طول موج از 532nm تا 1150nm را پوشش می دهد، از جمله باند های مشترک تابش تابش قرمز و نزدیک.

این گردشگر PM دارای ضایعات ورودی بسیار کم، عایق بندی برتر، نسبت انقراض بالا و ضایعات بازگشت بالا است.و دو حالت کار محور قطبی (نوع B دو محور و نوع F فقط محور آهسته)بسته بندی کامپکت استاندارد 70 × 28 × 26 میلی متر در دسترس است، با فیبر pigtail کاملا سفارشی، طول فیبر، نوع کانکتور و قدرت اوج نبض. ایده آل برای تقویت کننده های لیزر فیبر،ابزارهای نوری پزشکی و سیستم های آزمایش دقیق نوری.

ویژگی های کلیدی

از دست دادن ورودی کم: ≤1.5dB برای باند های 780 ≈ 1150nm، ≤2.5dB برای 532/635/680nm
عایق بندی بالا: عایق بندی حداقل ≥20dB، عایق بندی اوج تا ≥26dB
نسبت انقراض بالا: ≥18dB (نوع B) ، ≥20dB (نوع F)
از دست دادن بازگشت بالا ≥45dB، صوتی متقابل بسیار کم
پوشش طول موج گسترده: 532، 635، 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm
گزینه های قدرت چندگانه CW: 0.5W، 5W، 10W، 20W
دو حالت هماهنگی قطبی: B (هر دو محور) ، F (فقط محور آهسته)
گزینه های مختلف فیبر PM: PM460, PM630, PM780, PM980, PM1060
پگتایل اختیاری: فیبر برهنه / لوله 900μm؛ طول فیبر قابل تنظیم
گزینه های اتصال چندگانه: FC/UPC، FC/APC، SC/UPC، SC/APC
طیف گسترده ای از دماهای کاری: 0°C ~ +60°C؛ دمای ذخیره سازی: -10°C ~ +75°C
بسته بندی سفارشی، طول موج و مشخصات قدرت پالس پشتیبانی می شود

کاربردهای معمول

تقویت کننده های فیبر و سیستم های لیزر فیبر
تجهیزات نوری پزشکی و لیزرهای پزشکی
ابزار آزمون و اندازه گیری نوری
مدارهای نوری قطبی دقیق
تنظیمات تحقیقاتی مداخله سنجی و آزمایشگاهی

مشخصات فنی

پارامتر	واحد	مشخصات
طول موج عملیاتی	nm	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150
پهنای باند طول موج	nm	±5 / ±10 (بسته به طول موج)
از دست دادن ورودی	دی بی	≤1.5 (780 ∼1150nm) ؛ ≤2.5 (532/635/680nm)
حداقل انزوا	دی بی	≥20 / ≥22
اوج انزوا	دی بی	≥25 / ≥26
نسبت انقراض (نوع B)	دی بی	≥18
نسبت انقراض (نوع F)	دی بی	≥20
بازده از دست دادن	دی بی	≥45
صداي متقابل	دی بی	≥45
حداکثر قدرت CW	W	0.5 / 5 / 10 / 20
بار کششی	N	≤5
دمای کار	°C	0 ~ +60
دمای ذخیره سازی	°C	-10 ~ +75
اندازه بسته استاندارد	mm	70×28×26

ملاحظات مهم

مشخصات فوق برای دستگاه های بدون کانکتور اعمال می شود. اگر از کانکتور مجهز باشند، از دست دادن ورودی 0.3dB افزایش می یابد، از دست دادن بازگشت 5dB کاهش می یابد.و نسبت انقراض 2دبيل کاهش خواهد یافت..

برای کاربردهای عملیات پالس، لطفاً انرژی پالس و قدرت اوج را از قبل به ما اطلاع دهید تا با محصول مناسب مطابقت داشته باشد.

ابعاد

اطلاعات سفارش

کد مدل: PMCIR-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX-XX-XX-XX

شماره سریال	عنصر پارامتر	تعریف کد
①	بندر	3 = 3 پورت
②	طول موج	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 S = طول موج مشخص شده سفارشی
③	تراز محور	B = هر دو محور کار می کنند F = کار محور آهسته، محور سریع مسدود N = نوع غیر PM
④	کنترل قدرت	0L = 0.5W 01 = 1W 10 = 10W 20W = 20W S = قدرت مشخص شده سفارشی
⑤	نوع فیبر	PM460 / PM630 / PM780 / PM980 / PM1060 S = فیبر مشخص شده سفارشی
⑥	ابعاد بسته	T2 = استاندارد 70 × 28 × 26mm S = اندازه بسته مشخص شده سفارشی
⑦	نوع دم خوک	00 = فیبر برهنه 09 = لوله گشاده 900μm
⑧	طول فیبر	08 = 0.8m 10 = 1 متر S = طول مشخص شده سفارشی
⑨	نوع کانکتور	FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = کانکتور مشخص شده سفارشی / فیبر برهنه بدون کانکتور
⑩	قدرت اوج نبض	00 = موج مستمر (CW) 10 = 10kW حداکثر قدرت 20 = 20kW حداکثر قدرت SS = قدرت پالس مشخص شده سفارشی

جدول اطلاعات بسته بندی

ماده	جزئیات
نوع بسته بندی	کیسه PE فردی یا بسته بندی سفارشی
گزینه برچسب	برچسب محصول / برچسب OEM
کارتونی بیرونی	کارتن استاندارد صادرات
نمونه پشتیبانی	در دسترس
عرضه عمده	در دسترس
