| Brand Name: | GEZHI or OEM |
| شماره مدل: | گردشگر PM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |

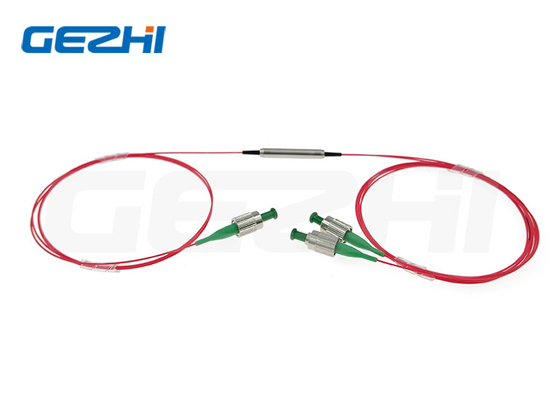

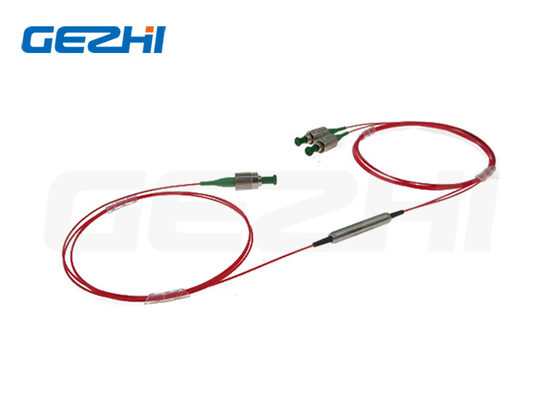

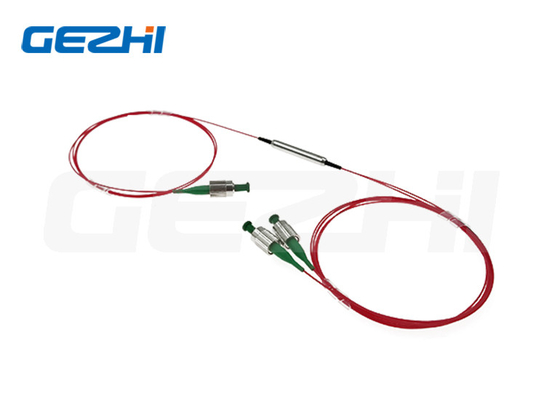

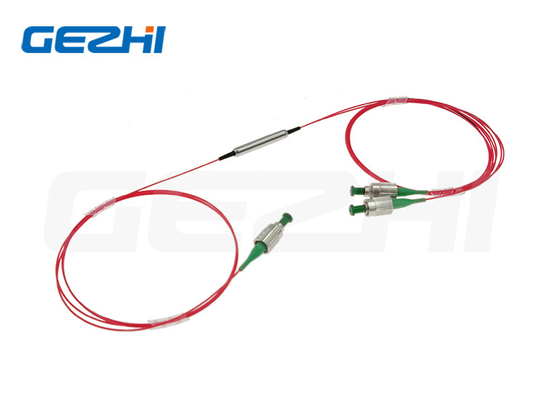

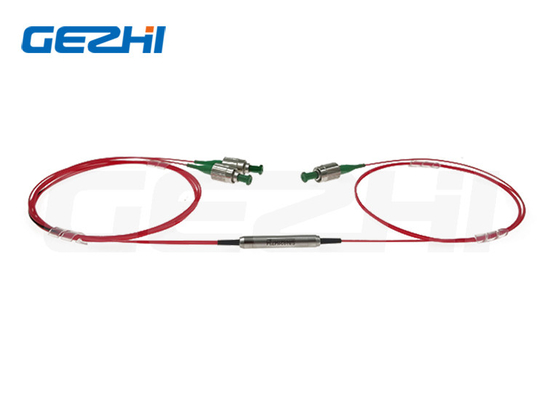

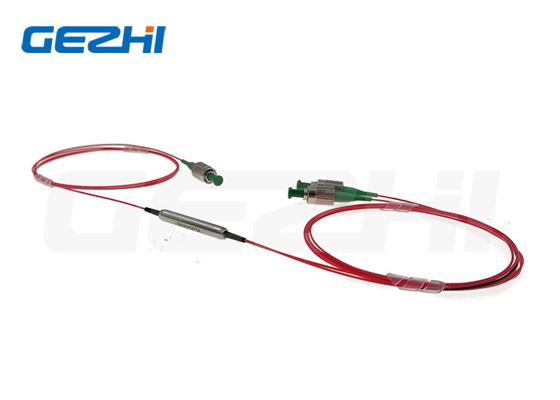

بررسی اجمالی محصول PM Circulator
قابلیت اطمینان و پایداری بالا 1310-2050nm قطبش نگهدارنده فیبر سیرکولاتور برای سنسور فیبر
سیرکولاتور نگهدارنده پلاریزاسیون
GEZHI 1310-2050nm قطبش نگهدارنده سیرکولاتور نوری یک جزء موج نور فشرده و با کارایی بالا است که سیگنال های ورودی را از پورت 1 به پورت 2 و سیگنال های پورت 2 ورودی را به پورت 3 هدایت می کند. بنابراین سیرکولاتورهای فیبر نوری به عنوان مسیریاب سیگنال عمل می کنند و نور را از یک فیبر ورودی به فیبر خروجی، اما نور هدایت کننده ای که در امتداد آن فیبر خروجی به درگاه سوم باز می گردد.
ویژگی ها و کاربردهای PMسیرکولاتور
امکانات:
انزوا بالا
نسبت انقراض بالا
کم هزینه
از دست دادن کم درج
پایداری و قابلیت اطمینان بالا
برنامه های کاربردی:
تقویت کننده های فیبر
سنسور فیبر
تست و اندازه گیری
شناسایی منسجم
مشخصات PMسیرکولاتور
| پارامتر | واحد | ارزش | ||||||||||
| تایپ کنید | - | نوع A | نوع B | نوع A | نوع B | |||||||
| نوع پورت | - | 3 پورت | 4 پورت | 3 پورت | 4 پورت | 3 پورت | 4 پورت | 3 پورت | 4 پورت | |||
| طول موج مرکز | نانومتر | 2050، 2000، 1950 | 1550، 1480، 1310 | |||||||||
| محدوده طول موج عملیاتی | نانومتر | ± 20 | ||||||||||
| تایپ کنیداز دست دادن درج در 23 ℃ | دسی بل | 1.3 | 1.5 | 1.2 | 1.4 | 0.7 | 0.8 | 0.6 | 0.7 | |||
| حداکثراز دست دادن درج در 23 ℃ | دسی بل | 1.6 | 1.8 | 1.5 | 1.7 | 0.9 | 1.1 | 0.8 | 1.0 | |||
| تایپ کنیدپیک ایزوله 23 ℃ | دسی بل | 28 | 18 | 46 | 30 | |||||||
| حداقلایزوله در 23 درجه سانتیگراد | دسی بل |
26 18 |
16 | 40 |
20
|
|||||||
| حداقلنسبت انقراض در 23 درجه سانتیگراد | دسی بل | 18 | 20 | |||||||||
| حداقلبحث متقابل | دسی بل |
50
|
||||||||||
| حداقلباخت برگشت در 23 درجه سانتیگراد | دسی بل | 50 | ||||||||||
| محور کاری | - | محور آهسته کار می کند، محور سریع مسدود شده است | ||||||||||
| حداکثرتوان نوری (CW) | میلی وات | 500 | ||||||||||
| حداکثرنیروی کششی | ن | 5 | ||||||||||
| نوع فیبر | - | PM Panda Fiber | ||||||||||
| ابعاد بسته | میلی متر | φ5.5x35 | ||||||||||
| دمای عملیاتی | ℃ | -5~+70 | ||||||||||
| دمای ذخیره سازی | ℃ | -40~+85 | ||||||||||
| با کانکتور، IL 0.3dB بالاتر، RL 5dB کمتر و ER 2dB کمتر است. | ||||||||||||
| کلید رابط روی محور کند تراز شده است. | ||||||||||||
ابعاد سیرکولاتور PM
اطلاعات سفارش از PMسیرکولاتور
PMCIR-1111-234-555-67-8-999 (3 پورت) / PMCIR-1111-234-555-67-8-9999 (4 پورت)
| 1111 - طول موج: | 2000=2000nm، 1550=1550nm، 1310=1310nm، SSSS=مشخص شده |
| 2 - نوع پورت: | 3=3-پورت، 4=4-پورت |
| 3 - مرحله: | A = نوع A، B = نوع B |
| 4 - محور کاری: | F=محور کند کار می کند، محور سریع مسدود شده است |
| 555 - نوع فیبر: | 001=PM1550، 002=PM1310، 045=PM1950، SSS=مشخص شده |
| 6 - ابعاد بسته: | 0=φ5.5x35mm، S=مشخص شده |
| 7 - نوع Pigtail: | 0 = فیبر لخت، 1 = 900μm لوله شل |
| 8 - طول فیبر: | 0.8=0.8m، 1.0=1m، S=مشخص شده |
| 999 - نوع رابط: | 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=هیچ، S=مشخص شده |
بسته
سوالات متداول
Q1:آیا می توانم یک سفارش نمونه داشته باشم؟MOQ شما از PM Circulator چیست؟
|
|
