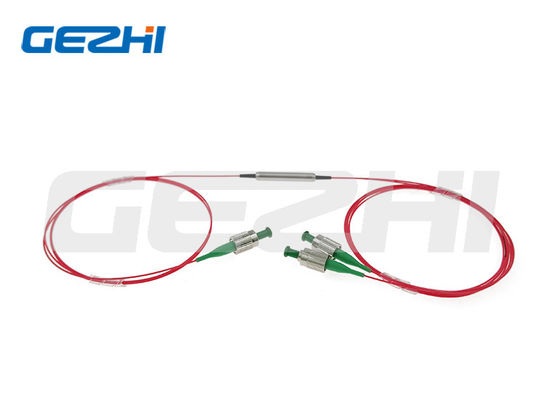

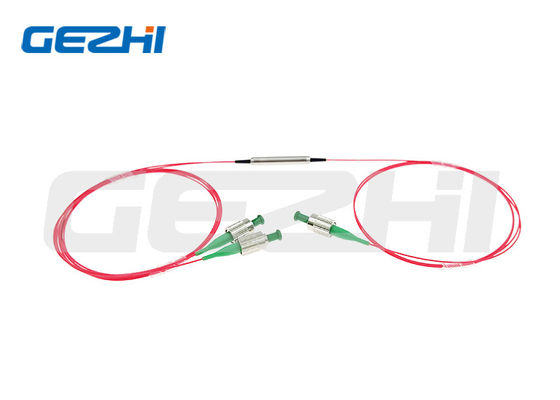

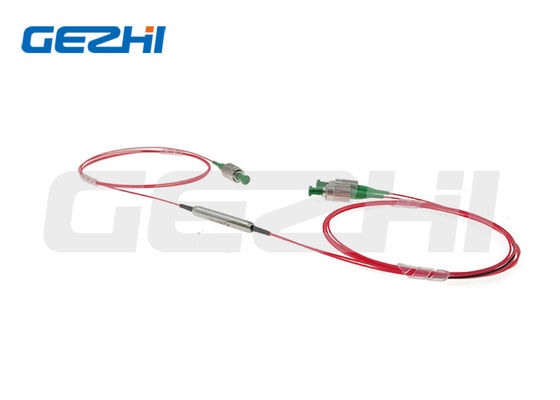

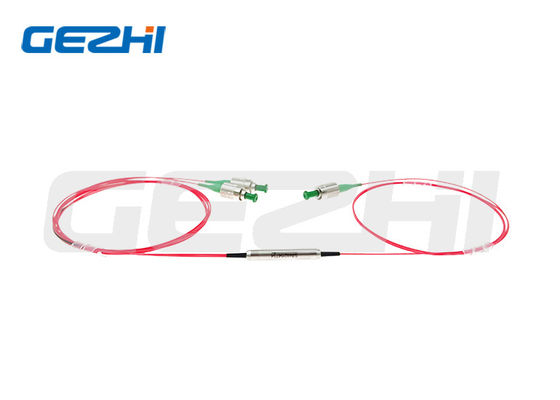

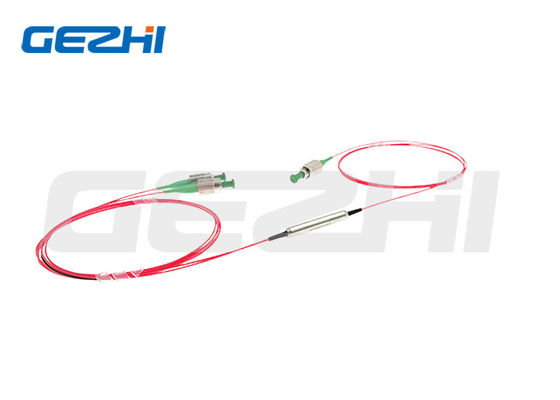

1260 نانومتر - 1620 نانومتر WDM قطبش نگهدارنده با اتلاف درج کم و ایزولاسیون بالا برای شبکه‌های CWDM/OADM

Name: 1260 نانومتر - 1620 نانومتر WDM قطبش نگهدارنده با اتلاف درج کم و ایزولاسیون بالا برای شبکههای CWDM/OADM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PM CWDM
Price: 638.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	PM CWDM
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$288-US$988
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

طول موج عملیاتی:

1260 تا 1620 نانومتر

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000 PCS در ماه

برجسته کردن:

قطبش حفظ WDM درشت

1620 نانومتر قطبش حفظ WDM درشت

توضیحات محصول

1260 نانومتر - 1620 نانومتر تقسیم کننده طول موج خشن با حفظ قطبش برای شبکه‌های CWDM/OADM

مرور کلی محصول

فیلتر تقسیم کننده طول موج خشن با حفظ قطبش برای شبکه‌های CWDM/OADM برای استانداردهای بین‌المللی طراحی و ساخته شده است. این دستگاه‌ها از فیلترهای لایه نازک با پایداری محیطی و فناوری بسته‌بندی پیشرفته برای دستیابی به پهنای باند وسیع، افت درج کم، جداسازی کانال بالا و پایداری محیطی عالی استفاده می‌کنند.

آنها می‌توانند به صورت جداگانه برای انجام عملکردهای اضافه یا حذف تک کانال استفاده شوند، یا به صورت متوالی برای کاربردهای چند کاناله در سیستم‌های CWDM به کار روند. همچنین برای مسدود کردن سیگنال‌های نویز ناخواسته در سیستم‌های EDFA و لیزر فیبر استفاده می‌شوند.

این قطعات با جداسازی بالا، افت درج کم، نسبت خاموشی بالا، پایداری محیطی عالی و قابلیت تحمل توان بالا مشخص می‌شوند.

کاربردها

سیستم CWDM
ماژول CWDM/OADM
شبکه‌های CWDM/OADM

ویژگی‌ها

افت درج و جداسازی کم
افت بازگشت بالا
قابلیت اطمینان و پایداری بالا
پهنای انتقال وسیع

مشخصات محصول

پارامترها	واحد	مقادیر
طول موج مرکزی	نانومتر	ITU یا ITU+1
طول موج عملیاتی	نانومتر	1260~1460 یا 1460~1620 یا 1260~1620
فاصله کانال	نانومتر	20
حداقل پهنای باند کانال در طول موج مرکزی	نانومتر	±6.5
حداکثر مسطح بودن کانال	نانومتر	0.4
حداکثر افت درج در دمای 23 درجه سانتی‌گراد	کانال انتقال	دسی‌بل	0.6
	کانال بازتاب	دسی‌بل	0.4 (1260~1460 یا 1460~1620) یا 0.6 (1260~1620)
حداقل جداسازی در دمای 23 درجه سانتی‌گراد	کانال مجاور	دسی‌بل	30
	کانال غیر مجاور	دسی‌بل	40
	کانال بازتاب	دسی‌بل	12
حداقل افت بازگشت	دسی‌بل	50
حداقل نسبت خاموشی در دمای 23 درجه سانتی‌گراد	دسی‌بل	20
حداکثر پایداری حرارتی طول موج	نانومتر/درجه سانتی‌گراد	0.003
حداکثر پایداری حرارتی افت درج	دسی‌بل/درجه سانتی‌گراد	0.005
حداکثر توان قابل تحمل (CW)	میلی‌وات	500
دمای عملیاتی	درجه سانتی‌گراد	0 تا +70
دمای ذخیره‌سازی	درجه سانتی‌گراد	-40 تا +85

با کانکتور، افت درج 0.3 دسی‌بل بیشتر، افت بازگشت 5 دسی‌بل کمتر و نسبت خاموشی 2 دسی‌بل کمتر است.

کلید کانکتور با محور کند هم‌تراز شده است.

ابعاد

اطلاعات سفارش

PMCWDM-11-234-555-67-8-999

11 - طول موج مرکزی: 27=1270 نانومتر یا 1271 نانومتر، ...، 61=1610 نانومتر یا 1611 نانومتر، SS=مشخص شده

2 - طول موج عملیاتی: F=تمام موج (1260 نانومتر ~ 1620 نانومتر)، H=نیم موج (1260~1460 یا 1460~1620)

3 - نوع پورت: 3=1x2

4 - محور کاری برای سیگنال: B=هر دو محور فعال، F=محور سریع مسدود شده

555 - نوع فیبر: 001=PM1550، 002=PM1310، SSS=مشخص شده

6 - ابعاد بسته‌بندی: 0=φ5.5x35 میلی‌متر، S=مشخص شده

7 - نوع کابل اتصال: 0=فیبر لخت 250 میکرومتر، 1=لوله شل 900 میکرومتر

8 - طول فیبر: 0.8=0.8 متر، 1.0=1 متر، S=مشخص شده

999 - نوع کانکتور: 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=هیچ، S=مشخص شده
