| Brand Name: | GEZHI or OEM |
| شماره مدل: | PM CWDM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

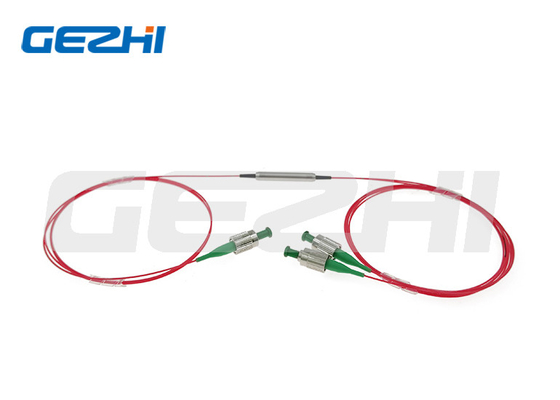

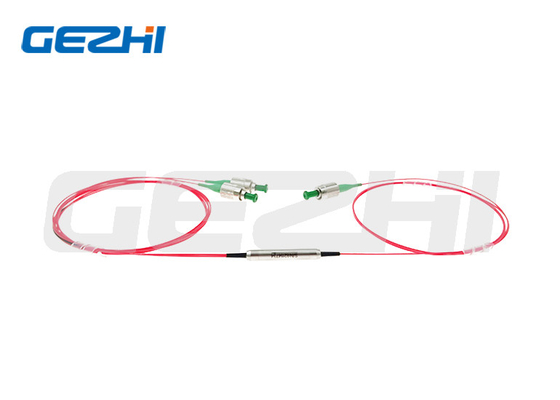

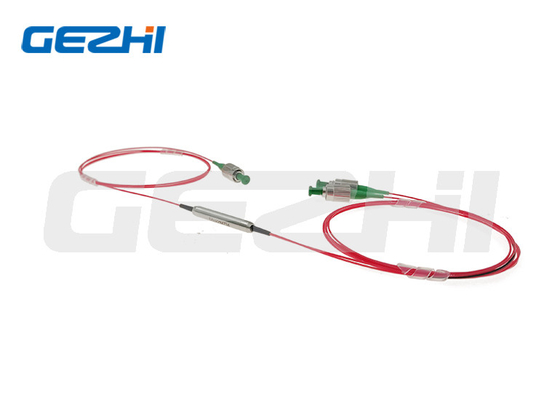

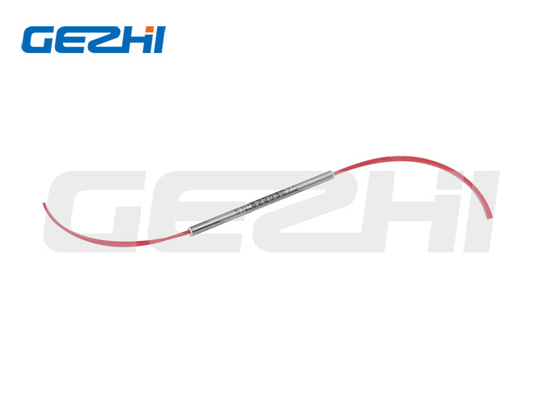

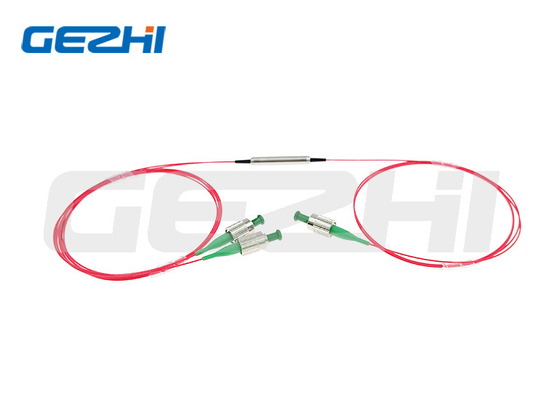

قطبش 1260nm~1620nm حفظ WDM درشت برای شبکه های CWDM/OADM
بررسی اجمالی محصولات
فیلتر مولتی پلکسر تقسیم طول موج Corse Maintaining Polarization با استانداردهای بین المللی طراحی و تولید شده است.این دستگاه‌ها از فیلتر لایه نازک سازگار با محیط زیست و فناوری بسته‌بندی پیشرفته برای دستیابی به باند عبور گسترده، تلفات درج کم، ایزوله کانال بالا و پایداری محیطی عالی استفاده می‌کنند.آنها را می توان به صورت جداگانه برای انجام عملکرد افزودن یا رها کردن کانال تک استفاده کرد یا می توان آنها را به ترتیب برای برنامه های چند کاناله در سیستم های CWDM تبدیل کرد.همچنین برای جلوگیری از سیگنال های نویز ناخواسته در EDFA و سیستم های لیزر فیبر استفاده می شود.
اجزاء با انزوا بالا، تلفات درج کم، نسبت خاموشی بالا، پایداری محیطی عالی و قابلیت مدیریت توان بالا مشخص می شوند.
کاربرد
سیستم CWDM
ماژول CWDM/OADM
شبکه های CWDM/OADM
ویژگی
از دست دادن و جداسازی کم درج
ضرر بازده بالا
قابلیت اطمینان و پایداری بالا
عرض انتقال گسترده
مشخصات محصول
| مولفه های | واحد | ارزش های | |
| طول موج مرکز | نانومتر | ITU یا ITU+1 | |
| طول موج عملیاتی | نانومتر | 1260~1460 یا 1460~1620 یا 1260~1620 | |
| فضای کانال | نانومتر | 20 | |
| حداقلپهنای باند کانال @λc | نانومتر | 6.5 ± | |
| حداکثرصافی کانال | نانومتر | 0.4 | |
| حداکثراز دست دادن درج در 23 ℃ | کانال انتقال | دسی بل | 0.6 |
| کانال انعکاس | دسی بل | 0.4 (1260~1460 یا 1460~1620) یا 0.6 (1260~1620) | |
| حداقلایزوله در 23 درجه سانتیگراد | کانال مجاور | دسی بل | 30 |
| کانال غیر مجاور | دسی بل | 40 | |
| کانال انعکاس | دسی بل | 12 | |
| حداقلبرگشت ضرر | دسی بل | 50 | |
| حداقلنسبت انقراض در 23 درجه سانتیگراد | دسی بل | 20 | |
| حداکثرپایداری حرارتی طول موج | نانومتر/℃ | 0.003 | |
| حداکثرثبات حرارتی از دست دادن درج | دسی بل/℃ | 0.005 | |
| حداکثرقدرت هندلینگ (CW) | میلی وات | 500 | |
| دمای عملیاتی | ℃ | 0 ~ 70 | |
| دمای ذخیره سازی | ℃ | -40~+85 | |
با کانکتور، IL 0.3dB بالاتر، RL 5dB کمتر و ER 2dB کمتر است.
کلید رابط روی محور کند تراز شده است.
ابعاد
ترتیب اطلاعات
| PMCWDM-11-234-555-67-8-999 | |
| 11 - طول موج مرکز: | 27=1270nm یا 1271nm،...، 61=1610nm یا 1611nm، SS=مشخص شده |
| 2 - طول موج عملیاتی: | F = موج کامل (1260nm~1620nm)، H = نیم موج (1260~1460 یا 1460~1620) |
| 3 - نوع پورت: | 3=1x2 |
| 4 - محور کار برای سیگنال: | B = هر دو محور کار می کنند، F = محور سریع مسدود شده است |
| 555 - نوع فیبر: | 001=PM1550، 002=PM1310، SSS=مشخص شده است |
| 6 - ابعاد بسته: | 0=φ5.5x35mm، S=مشخص شده |
| 7 - نوع Pigtail: | 0=250μm فیبر لخت، 1=900μm لوله شل |
| 8 - طول فیبر: | 0.8=0.8m، 1.0=1m، S=مشخص شده |
| 999 - نوع رابط: | 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=هیچ، S=مشخص شده |
|
|
