1x2 2x2 PM کوپلر با طول موج 1030 نانومتر تا 2000 نانومتر برای نسبت خاموشی بالا و افت درج کم در تقویت‌کننده‌های فیبر نوری

1x2 2x2 PM کوپلر با طول موج 1030 نانومتر تا 2000 نانومتر برای نسبت خاموشی بالا و افت درج کم در تقویت‌کننده‌های فیبر نوری

نام تجاری:	GEZHI or OEM
شماره مدل:	کوپلر فیوزدار 1x2,2x2 PM
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$288-US$988
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE RoHS,ISO9001

طول موج:

1030 نانومتر، 1064 نانومتر، 1310 نانومتر، 1550 نانومتر، 2000 نانومتر

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000 PCS در ماه

برجسته کردن:

کوپلر فیوز شده 2x2 PM

کوپلر فیوز شده PM برای تقویت کننده فیبر

توضیحات محصول

کوپلر فیوز شده PM 1x2 2x2 1030nm 1064nm 1310nm 1550nm 2000nm برای تقویت کننده فیبر

مرور کلی محصول

محصول جدید 1030nm، 1064nm، 1310nm، 1550nm، 2000nm 1x2، 2x2 کوپلر فیوز شده PM برای تقویت کننده فیبر

به عنوان یکپارچه‌ساز قطعات، می‌توانیم قطعات اضافی را مستقیماً روی فیبرهای کوپلر بسازیم. نمونه‌ها شامل فیلترهای قابل تنظیم، تضعیف‌کننده‌های متغیر یا کلیماتورها هستند. Gezhi Photonics قابلیت اتصال فیبرهای اسپلیتر فیوز شده را با تمام کانکتورهای استاندارد مانند FC، SC، ST، LC و غیره و پرداخت‌ها (Super PC، Ultra PC، Angled PC [APC] و غیره) دارد. با ساخت این دستگاه‌ها مستقیماً روی فیبرهای کوپلر، ما هزینه اضافی و افت درج کانکتورها و آداپتورهای میانی را برای مشتری صرفه‌جویی می‌کنیم یا زمان و هزینه اتصال جوشی را کاهش می‌دهیم. دستگاه‌های ساخته شده مستقیماً بهترین راه برای حفظ بالاترین نسبت‌های خاموشی قطبش ممکن هستند.

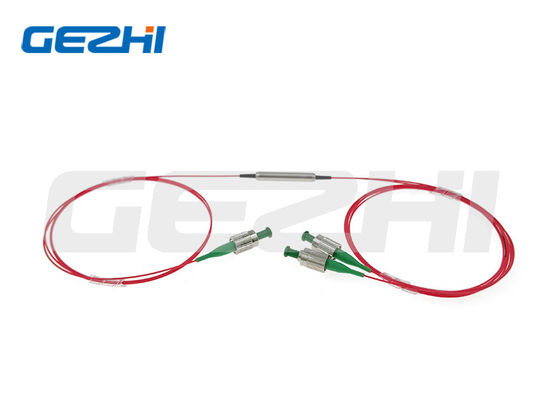

تصاویر محصول

ویژگی‌ها و کاربردها

ویژگی‌ها

افت درج کم
افت بازگشت بالا
نسبت خاموشی بالا

کاربردها

تقویت کننده فیبر
نظارت بر توان
ابزار اپتیک فیبر

مشخصات محصول

پارامترها	واحد	مقادیر
نوع	/	1x2 یا 2x2
طول موج مرکزی	نانومتر	1030 \| 1064 \| 1310 \| 1550 \| 2000
محدوده طول موج عملیاتی	نانومتر	±20 \| ±20 \| ±20 \| ±20 \| ±15
حداکثر افت اضافی	dB	0.5 \| 0.5 \| 0.4 \| 0.4 \| 0.6
نسبت کوپلینگ تپ	درصد	1±0.5%، 5±1.0%، 10±2.0% و 50%
افت درج	dB	افت درج مربوط به نسبت کوپلینگ
نسبت خاموشی	dB	1x2:≥20 ; 2x2:≥18
افت بازگشت	dB	≥55
حداکثر توان قابل تحمل (CW)	وات	0.5، 1 یا 3
بار کششی	N	≤5
دمای عملیاتی	℃	-5~+75
دمای ذخیره‌سازی	℃	-40~+85
ابعاد بسته بندی	میلی متر	φ3x54mm یا φ3x60mm

تلرانس نسبت کوپلینگ

نسبت کوپلینگ	تلرانس
1/99	±0.5
2/98	±0.6
5/95	±1.0
10/90	±1.5
20/80	±2.0
30/70	±2.5
40/60	±3.0
50/50	±3.5

توجه:
1. کوپلر فیوز شده PM هر دو محور را فعال می‌کند، هیچ محوری را نمی‌توان مسدود کرد؛ نسبت خاموشی تست پیش‌فرض روی محور کند است. مشخصات فوق برای دستگاه بدون کانکتور است. در صورت وجود کانکتور، افت درج 0.3dB بیشتر، افت بازگشت 5dB کاهش و نسبت خاموشی 2dB کاهش می‌یابد. 2. برای کاربردهای توان بالا بیش از 10 وات، از بسته بندی هیت سینک استفاده خواهیم کرد. 3. در صورت وجود کاربرد پالس، لطفاً حتماً انرژی پالس و توان پیک را به ما اطلاع دهید.
ابعاد
اطلاعات سفارش
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX

پارامتر

گزینه‌ها

① طول موج:

1030=1030nm; 1064=1064nm; 1310=1310nm; 1550=1550nm; 2000=2000nm; S=مشخص کنید	② نوع پیکربندی:
12=1x2، 22=2x2	③ نسبت کوپلینگ:
50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=مشخص کنید	④ نوع فیبر:
PM980; PM1060; PM1300; PM1550; PM1950; S=مشخص کنید	⑤ توان قابل تحمل:
0L=0.5W; 01=1W; 02=2W	⑥ ابعاد بسته بندی:
S2=3.0x54mm; S3=3.0x60mm; S=مشخص کنید	⑦ نوع پیگتیل:
00=فیبر لخت; 09=لوله شل 900 میکرومتر	⑧ طول فیبر:
08=0.8m; 10=1m; S=مشخص کنید	⑨ نوع کانکتور:
FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=مشخص کنید
