| Brand Name: | GEZHI or OEM |
| شماره مدل: | کوپلر فیوزدار 1x2,2x2 PM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

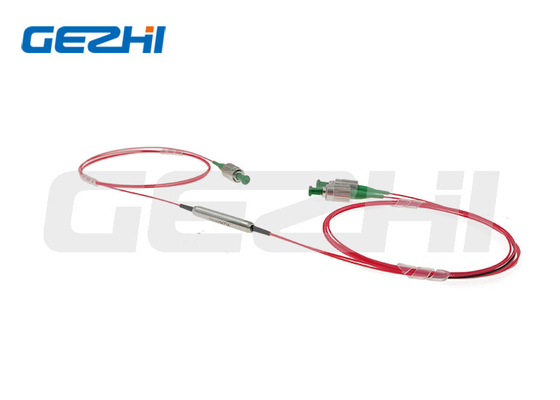

اتصال جدید 1030 نانومتری، 1064 نانومتری، 1310 نانومتری، 1550 نانومتری، 2000 نانومتری 1x2،2x2 PM برای تقویت کننده فیبر
بررسی اجمالی محصولات
به‌عنوان یکپارچه‌کننده اجزا، ما می‌توانیم اجزای اضافی را مستقیماً روی فیبرهای جفت‌کننده بسازیم.به عنوان مثال می توان به فیلترهای قابل تنظیم، تضعیف کننده های متغیر یا کولیماتورها اشاره کرد. Gezhi Photonics این قابلیت را دارد که فیبرهای اسپلیترهای ذوب شده را با تمام کانکتورهای استاندارد مانند FC، SC، ST، LC و غیره (Super PC، Ultra PC، Angled PC) وصل کند. APC] و غیره). با ساخت این دستگاه‌ها مستقیماً روی الیاف کوپلر، مشتری در هزینه اضافی و از دست دادن اتصالات میانی و آداپتورها یا زمان و هزینه اتصال فیوژن صرفه‌جویی می‌کند.دستگاه‌هایی که مستقیماً ساخته می‌شوند نیز بهترین راه برای حفظ بالاترین نسبت خاموشی قطبی ممکن هستند.
جزئیات محصول
ویژگی ها و برنامه
|
امکانات * از دست دادن درج کم *زیان بازدهی بالا *نسبت انقراض بالا |
برنامه های کاربردی *تقویت کننده فیبر * مانیتورینگ برق *ابزار فیبر نوری |
| مولفه های | واحد | ارزش های | |||||||||||||||
| تایپ کنید | / | 1x2 یا 2x2 | |||||||||||||||
| طول موج مرکز | نانومتر | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| محدوده طول موج عملیاتی | نانومتر | ± 20 | ± 20 | ± 20 | ± 20 | ± 15 | |||||||||||
| حداکثراز دست دادن بیش از حد | دسی بل | 0.5 | 0.5 | 0.4 | 0.4 | 0.6 | |||||||||||
| روی Coupling Ratio ضربه بزنید | % | 1±0.5%، 5±1.0%، 10±2.0% و 50% | |||||||||||||||
| از دست دادن درج | دسی بل | IL مربوط به Coupling Ratio | |||||||||||||||
| نسبت انقراض | دسی بل | 1x2:≥20 ;2x2:≥18 | |||||||||||||||
| برگشت ضرر | دسی بل | ≥55 | |||||||||||||||
| حداکثر توان هندلینگ (CW) | دبلیو | 0.5، 1 یا 3 | |||||||||||||||
| نیروی کششی | ن | ≤5 | |||||||||||||||
| دمای عملیاتی | ℃ | -5~+75 | |||||||||||||||
| دمای ذخیره سازی | ℃ | -40~+85 | |||||||||||||||
| ابعاد بسته | میلی متر | φ3x54mm یا φ3x60mm | |||||||||||||||
| تحمل نسبت جفت | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| 0.5± | 0.6± | ± 1.0 | 1.5± | ± 2.0 | 2.5± | ± 3.0 | 3.5± | ||||||||||
توجه: 1. کوپلر ذوب شده PM هر دو محور کار می کند، هیچ محوری نمی تواند مسدود شود.نسبت خاموشی آزمایشی پیش‌فرض روی محور کند است.
مشخصات فوق برای دستگاه بدون کانکتور است، اگر با کانکتور، IL 0.3dB بالاتر، افت بازگشت با کاهش 5dB و نسبت خاموشی 2dB کاهش می یابد.
2. برای برنامه های کاربردی با قدرت بالای 10 وات، از بسته سینک حرارتی استفاده خواهیم کرد
3. اگر کاربرد پالس وجود دارد، لطفاً مطمئن شوید که انرژی پالس و اوج قدرت را به ما اطلاع دهید.
ابعاد
ترتیب اطلاعات
PMFBTC-XXXX-XX-XXX-X-XX-XX-XX-XX-XX
| ①طول موج: | 1030 = 1030 نانومتر;1064=1064nm;1310=1310nm;1550 = 1550 نانومتر;2000 = 2000 نانومتر؛S=مشخص کنید |
| ②نوع پیکربندی: | 12=1x2، 22=2x2 |
| ③ نسبت کوپلینگ: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=مشخص کنید |
| ④نوع فیبر: | PM980;PM1060;PM1300;PM1550;PM1950;S=مشخص کنید |
| ⑤پاور هندلینگ: | 0L=0.5W;01=1W;02=2W |
| ⑥ ابعاد بسته: | S2=3.0x54mm;S3=3.0x60mm;S=مشخص کنید |
| ⑦نوع پیگتیل: | 00 = فیبر لخت.لوله شل 09=900um |
| ⑧طول فیبر: | 08=0.8m;10=1 متر;S=مشخص کنید |
| ⑨نوع کانکتور: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC؛S=مشخص کنید |
|
|
