اتلاف درج کم 1x2 / 2x2 قطبش نگهدارنده کوپلر فیلتر کوپل PM

Name: اتلاف درج کم 1x2 / 2x2 قطبش نگهدارنده کوپلر فیلتر کوپل PM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: کوپلر PM
Price: 52.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
شماره مدل:	کوپلر PM
مقدار تولیدی:	1 کامپیوتر
قیمت:	قابل مذاکره
Delivery Time:	5-8 روز کاری
Payment Terms:	T/T، وسترن یونیون

اطلاعات دقیق

Product Description

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

نام محصول:

کوپلر PM

بندر:

1x2 یا 2x2

دمای عملیاتی:

-5~+75(℃)

دمای ذخیره سازی:

-40~+85 (℃)

فیبر:

فیبر PM

کاربرد:

سنسور فیبر

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

100000 کانال در ماه

برجسته کردن:

کوپلر فیلتر نگهدارنده پلاریزاسیون

کوپلر 2x2 PM

کوپلر 1x2 PM

Product Description

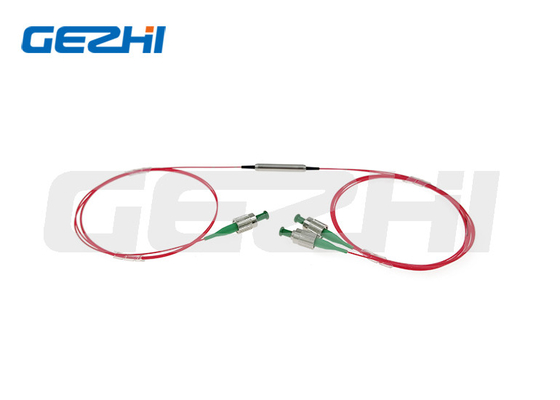

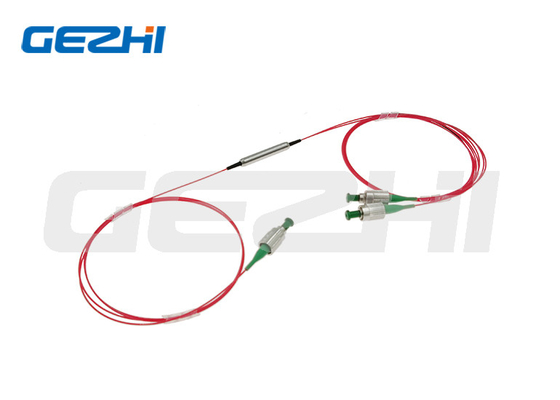

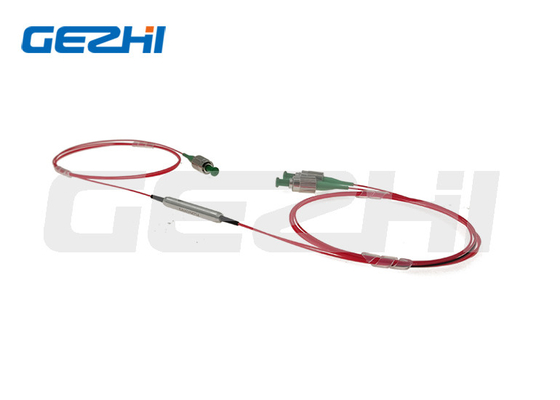

نمای کلی محصول کوپلر فیلتر PM

کوپلر نگهدارنده پلاریزاسیون 1x2 یا 2x2 با افت ورودی کم

کوپلر فیلتر نگهدارنده قطبش 1x2 یا 2x2

GEZHI Photonics از تکنیک ذوب منحصر به فرد و فیبر نگهدارنده پلاریزاسیون برای ساخت کوپلر فیلتر حفظ قطبش (PMC) استفاده می کند. کوپلر / شکاف فیلتر 1310,1480,1550,1940,2000 نانومتری با حفظ قطبش (PM) یک نوع فیلتر میکرو نوری کم اتلاف فشرده است. کوپلر داخلی (1x2 یا 2x2) که تقسیم سیگنال نوری PM (نسبت‌های تقسیم مختلف موجود) را در پهنای باند وسیع فراهم می‌کند..

ویژگی ها و کاربردهای کوپلر فیلتر PM

امکانات:

جداسازی کانال بالا

از دست دادن کم درج

پایداری و قابلیت اطمینان بالا

نسبت انقراض بالا

برنامه های کاربردی:

مانیتورینگ قدرت
سنسور فیبر
ابزار فیبر نوری

تقویت کننده EDFA و Raman

مشخصات کوپلر فیلتر PM

مولفه های	واحد	ارزش های
تایپ کنید	/	1x2 یا 2x2
طول موج مرکز	نانومتر	1310	1480	1550	1940	2000
محدوده طول موج عملیاتی	نانومتر	± 40	± 40	± 40	± 40	± 40
روی Coupling Ratio ضربه بزنید	%	1±0.5%، 5±1.0%، 10±2.0% و 50%
از دست دادن درج	دسی بل	IL مربوط به Coupling Ratio
از دست دادن بیش از حد	دسی بل	1x2:≤0.7 ;2x2:≤1.0			1x2:≤1.2 ;2x2:≤1.5
یکنواختی (فقط برای 50/50)	دسی بل	1x2:≤0.4 ;2x2:≤0.6			1x2:≤0.6 ;2x2:≤0.8
نسبت انقراض	دسی بل	1x2:≥20 ;2x2:≥18			1x2:≥18 ;2x2: ≥17
برگشت ضرر	دسی بل	≥50
حداکثر توان هندلینگ (CW)	دبلیو	0.5، 1، 2 یا 5
نیروی کششی	ن	≤5
دمای عملیاتی	℃	-5~+75
دمای ذخیره سازی	℃	-40~+85

توجه: 1. سفارشی سازی در دسترس است.کلید تراز محور آهسته پیش فرض کانکتور

2. مشخصات فوق برای دستگاه بدون کانکتور است، اگر با کانکتور، IL 0.3dB بالاتر، افت بازگشت با کاهش 5dB و نسبت خاموشی 2dB کاهش می یابد.

3. برای برنامه های کاربردی با قدرت بالای 10 وات، از بسته سینک حرارتی استفاده خواهیم کرد

4. اگر کاربرد پالس وجود دارد، لطفاً مطمئن شوید که انرژی پالس و قدرت اوج را به ما اطلاع دهید.

اطلاعات سفارش کوپلر فیلتر PM

①طول موج:	1310=1310nm;1480 = 1480 نانومتر;1550 = 1550 نانومتر;1940 = 1940 نانومتر;2000 = 2000 نانومتر؛S=مشخص کنید
②نوع پیکربندی:	12=1x2، 22=2x2
③ نسبت کوپلینگ:	50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=مشخص کنید
④محور کاری:	B = هر دو محور کار می کنند، F = محور آهسته کار می کند، محور سریع مسدود شده است
⑤نوع فیبر:	PM1300;PM1550;PM1950;S=مشخص کنید
⑥پاور هندلینگ:	0L=0.5W;01=1W;02=2W
⑦ ابعاد بسته:	S1=5.5x35mm;S=مشخص کنید
⑧نوع پیگتیل:	00 = فیبر لخت.لوله شل 09=900um
⑨طول فیبر:	08=0.8m;10=1 متر;S=مشخص کنید
⑩نوع کانکتور:	FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC؛S=مشخص کنید

بسته

اتلاف درج کم 1x2 / 2x2 قطبش نگهدارنده کوپلر فیلتر کوپل PM 0

سوالات متداول

Q1:آیا می توانم یک سفارش نمونه داشته باشم؟MOQ کوپلر فیلتر PM شما چیست؟

A1: سفارش نمونه برای تست و بررسی کیفیت خوش آمدید.ما این کار را نمی کنیمMOQ، نمونه 1 عدد در دسترس است.همچنین نمونه های مخلوط قابل قبول است.

Q2: زمان سرب چقدر است؟

A2: زمان تحویل عادی حدود 1 هفته است،برای تعداد زیاد و محصولات خاصلطفاً زمان پیش بینی را با نماینده فروش ما بررسی کنید.اما ما برای برخی از محصولات موجودی داریم،می تواند 1-3 روز پس از دریافت پرداخت ارسال شود.

Q3:شرایط پرداخت چیست؟

A3: مدت پرداخت: T/T، Paypal،اتحادیه غربی،پرداخت نقدی، علی بابا و غیره

Q4: زمان ضمانت شما برای کوپلر فیلتر PM چقدر است?
A4: 3 سال گارانتی.

Q5: آیا می توانم از آرم، برچسب و بسته خود استفاده کنم؟
A5: بله، ما می توانیم خدمات نصب شده را ارائه دهیم که با توجه به نیازهای شما، برچسب محصولات طراحی، آرم، PN، SN، بسته.
