| Brand Name: | GEZHI or OEM |
| شماره مدل: | PM FWDM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

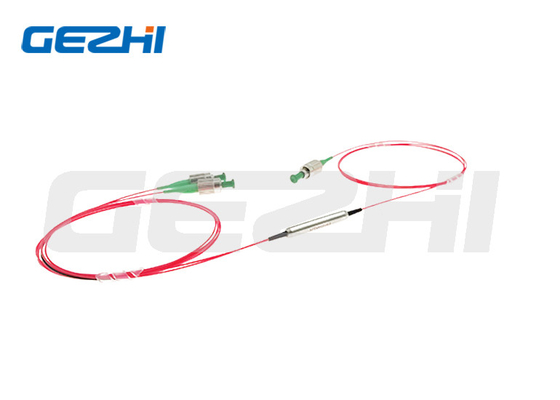

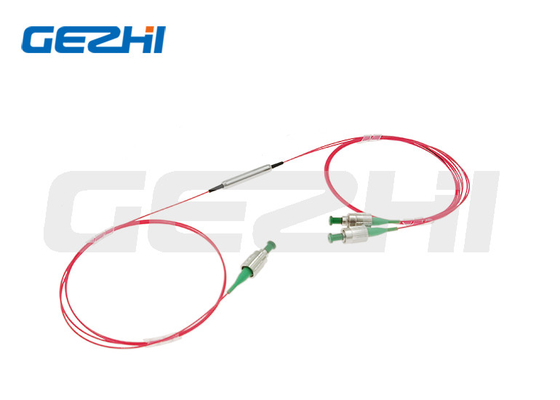

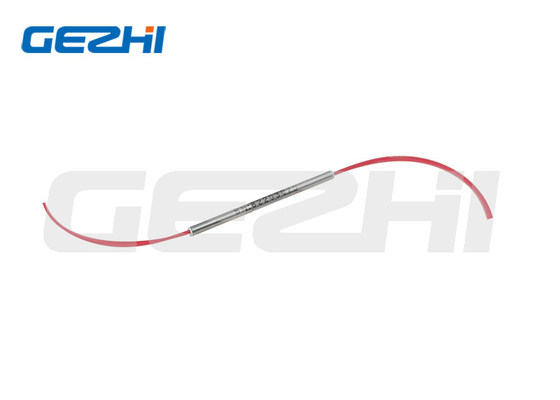

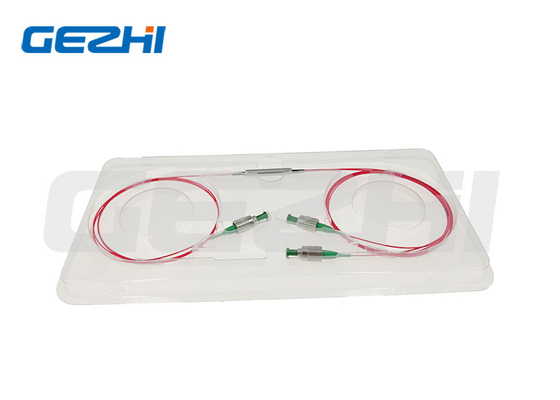

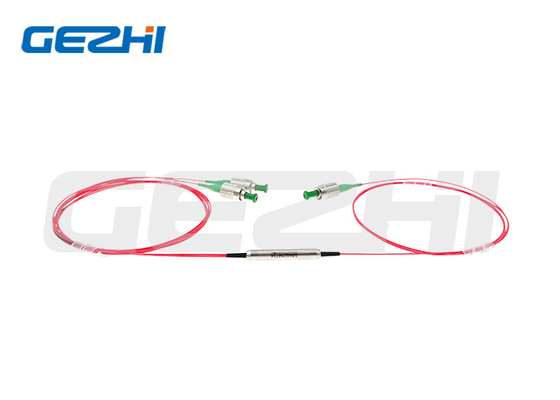

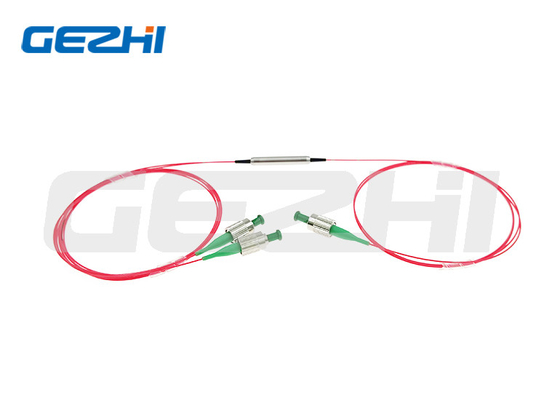

مولتی پلکسر تقسیم طول موج فیلتر 1x2 حفظ قطبی برای سیستم CATV
بررسی اجمالی محصولات
فیلتر حفظ پلاریزاسیون سری WDM همزمان با حفظ پلاریزاسیون سیگنال، مالتی پلکس تقسیم طول موج را فراهم می کند.PM FWDM مبتنی بر فناوری فیلترهای لایه نازک سازگار با محیط زیست است و با نسبت خاموش شدن بالا، تلفات درج کم و تلفات برگشتی بالا مشخص می شود.آنها برای سیستم‌های شبکه WDM با سرعت بالا ایده‌آل هستند. فیلتر حفظ قطبش سری WDM، همزمان با حفظ پلاریزاسیون سیگنال، تقسیم طول موج چندگانه را فراهم می‌کند.
کاربرد
سیستم CATV
ماژول CWDM/DWDM
شبکه های EPON/GPON
ویژگی
از دست دادن کم درج
ضرر بازده بالا
قابلیت اطمینان و پایداری بالا
مشخصات محصول
| مولفه های | واحد | ارزش های | ||||||
| تایپ کنید | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| طول موج انتقال | نانومتر | 1020 تا 1080 | 1520 تا 1580 | 1520 تا 1580 | 1535 تا 1565 | 1950 تا 2050 | ||
| بازتاب طول موج | نانومتر | 960 تا 990 | 960 تا 990 | 1020 تا 1080 | 10±1480 | 10±1570 | ||
|
حداکثراز دست دادن درج در 23 درجه سانتیگراد |
کانال انتقال | دسی بل | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 | |
| کانال انعکاس | دسی بل | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
| حداقلجداسازی انتقال @Reflection | دسی بل | 30 | 30 | 30 | 30 | 25 | ||
| حداقلReflection Isolation @Transmission | دسی بل | 15 | 15 | 15 | 15 | 12 | ||
| حداکثرصافی کانال | دسی بل | 0.4 | ||||||
|
حداقلنسبت انقراض در 23 درجه سانتیگراد |
کانال انتقال | دسی بل | 20 | |||||
| کانال انعکاس | دسی بل | 18 | ||||||
| حداکثرپایداری حرارتی طول موج | نانومتر/℃ | 0.003 | ||||||
| حداکثرثبات حرارتی از دست دادن درج | دسی بل/℃ | 0.005 | ||||||
| حداقلباخت برگشت در 23 درجه سانتیگراد | دسی بل | 50 | ||||||
| حداکثرقدرت هندلینگ (CW) | میلی وات | 500 | ||||||
| حداکثرنیروی کششی | ن | 5 | ||||||
| دمای عملیاتی | ℃ | 0 ~ 70 | ||||||
| دمای ذخیره سازی | ℃ |
-40~+85 |
||||||
با کانکتورها، IL 0.3dB بالاتر، RL 5dB کمتر و ER 2dB کمتر است.
کلید رابط روی محور کند تراز شده است.
ابعاد
ترتیب اطلاعات
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - طول موج: | 5506=T1550nm/R1064nm، 0698=T1064nm/R980nm، SSSS=مشخص شده |
| 2 - نوع پمپ: | F = جلو، B = عقب |
| 3 - محور کاری برای مسیر سیگنال: | B = هر دو محور کار می کنند، F = محور سریع مسدود شده است |
| 444 - نوع فیبر برای Com & Pass: | 001=PM1550، 003=PM980، 045=PM1950، SSS=مشخص شده |
| 555 - نوع فیبر برای Ref: | 001=PM1550، 003=PM980، 004=Hi1060، 008=SMF-28E، SSS=مشخص شده |
| 6 - ابعاد بسته: | 0=φ5.5x35mm، S=مشخص شده |
| 7 - نوع Pigtail: | 0 = فیبر لخت، 1 = 900μm لوله شل |
| 8 - طول فیبر: | 0.8=0.8m، 1.0=1m، S=مشخص شده |
| 999 - نوع رابط: | 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=هیچ، S=مشخص شده |
|
|
