جزئیات محصول:
پرداخت:
|
| نوع بسته: | لوله فولادی | نوع فیبر: | فیبر PM پاندا |
|---|---|---|---|
| نوع رابط: | FC/UPC،FC/APC،SC/UPC،SC/APC یا سفارشی | مواد: | پی وی سی |
| برنامه های کاربردی: | شبکه های GPON | بندر: | 1x2 |
| برجسته: | مولتی پلاریزاسیون DWDM,شبکه های GPON PM DWDM,مولتی پلکسر تقسیم طول موج متراکم PM |
||

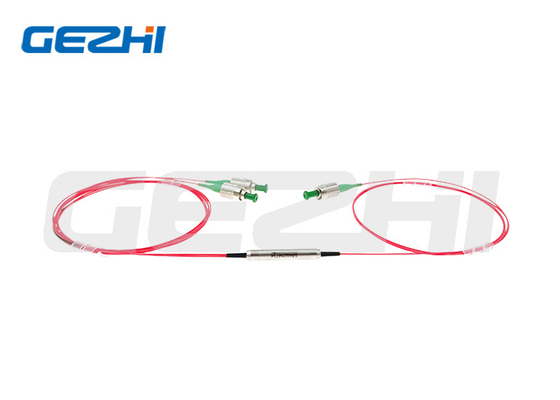

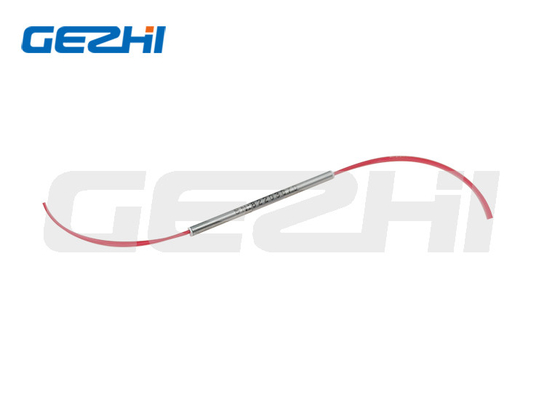

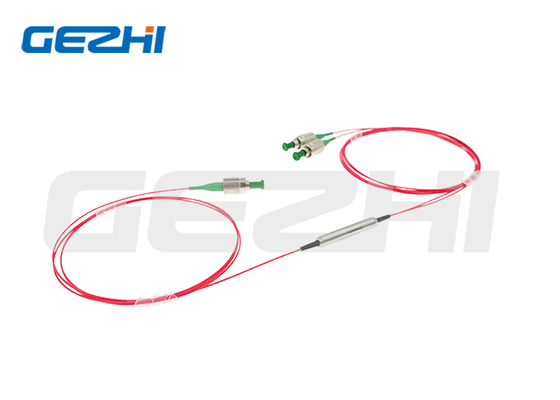

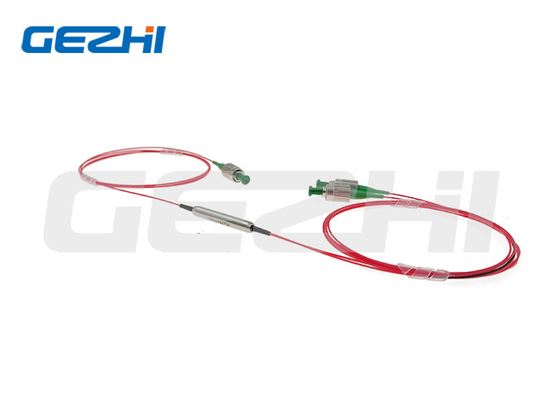

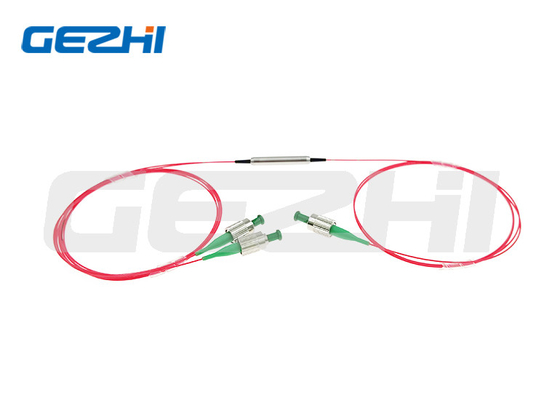

پلاریزاسیون حفظ مولتی پلکسر تقسیم طول موج متراکم برای شبکه های GPON
بررسی اجمالی محصولات
Gezhi Photonics Polarization Maintaining Dense Wavelength Division Multiplexer با استاندارد بین المللی طراحی و تولید شده است، PM DWDM می تواند قطبش سیگنال های نوری را حفظ کند.این دستگاه‌ها از فیلترهای لایه نازک سازگار با محیط زیست و فناوری بسته‌بندی پیشرفته برای دستیابی به باند عبور گسترده، تلفات درج کم، ایزوله کانال بالا، پایداری محیطی عالی و نسبت خاموشی بالا استفاده می‌کنند.قطبش نگهدارنده متراکم WDM را می توان به صورت جداگانه برای انجام یک عملکرد افزودن یا رها کردن کانال استفاده کرد یا می توان از آن در سیستم های DWDM و سیستم های حسگر استفاده کرد.
کاربرد
ماژول DWDM
سیستم DWDM
شبکه های GPON
پیوندهای CATV
امکانات
از دست دادن کم درج
ضرر بازده بالا
انزوا بالا
قابلیت اطمینان و پایداری بالا
مشخصات محصول
| مولفه های | واحد | ارزش های | ||
| فضای کانال | گیگاهرتز | 100 | 200 | |
| طول موج مرکز | نانومتر | شبکه ITU | ||
| دقت طول موج مرکز | نانومتر | 0.05 ± | 0.1 ± | |
| نوار عبور کانال (@-0.5dB) | نانومتر | 0.22 | 0.5 | |
| حداکثراز دست دادن درج در 23 ℃ | کانال انتقال | دسی بل | 1.0 | 0.9 |
| کانال انعکاس | دسی بل | 0.4 | 0.4 | |
| حداقلایزوله در 23 درجه سانتیگراد | کانال مجاور | دسی بل | 30 | 30 |
| کانال غیر مجاور | دسی بل | 40 | 40 | |
| کانال انعکاس | دسی بل | 12 | 12 | |
| حداکثرصافی کانال | دسی بل | 0.3 | ||
| حداقلنسبت انقراض در 23 درجه سانتیگراد | دسی بل | 20 | ||
| حداکثرپایداری حرارتی طول موج | نانومتر/℃ | 0.003 | ||
| حداکثرثبات حرارتی از دست دادن درج | دسی بل/℃ | 0.005 | ||
| حداقلباخت برگشت در 23 درجه سانتیگراد | دسی بل | 50 | ||
| حداکثرقدرت هندلینگ (CW) | میلی وات | 500 | ||
| نوع فیبر | - | فیبر PM پاندا | ||
| دمای عملیاتی | ℃ | 0 ~ 70 | ||
| دمای ذخیره سازی | ℃ | -40~+85 | ||
با کانکتور، IL 0.3dB بالاتر، RL 5dB کمتر و ER 2dB کمتر است.
کلید رابط روی محور کند تراز شده است.
ابعاد
ترتیب اطلاعات
| PMDWDM-11-234-555-67-8-999 | |
| 11 - طول موج: | 26=26CH، 27=27CH،...، 40=40CH، 41=41CH، SS=مشخص شده |
| 2 - پیکربندی: | 2=1x1، 3=1x2 |
| 3 - فضای کانال: | 1 = 100 گرم، 2 = 200 گرم |
| 4 - محور کاری: | B=هر دو محور کار می کنند، F=محور سریع مسدود شده است |
| 555 - نوع فیبر: | 001=PM1550، 002=PM1310، SSS=مشخص شده است |
| 6 - ابعاد بسته: | 0=φ5.5x35mm، S=مشخص شده |
| 7 - نوع Pigtail: | 0 = فیبر لخت، 1 = 900μm لوله شل |
| 8 - طول فیبر: | 0.8=0.8m، 1.0=1m، S=مشخص شده |
| 999 - نوع رابط: | 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=هیچ، S=مشخص شده |
