| Brand Name: | GEZHI or OEM |
| شماره مدل: | کوپلر فیلتر 1x2,2x2 PM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

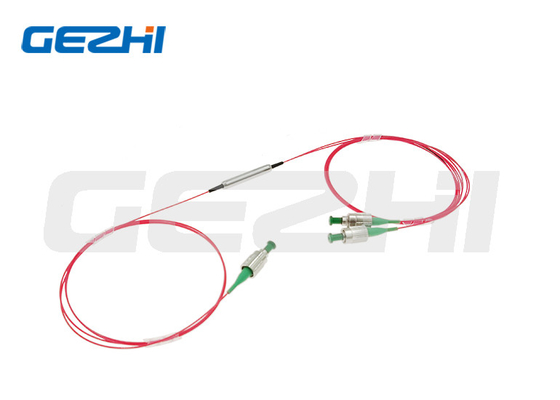

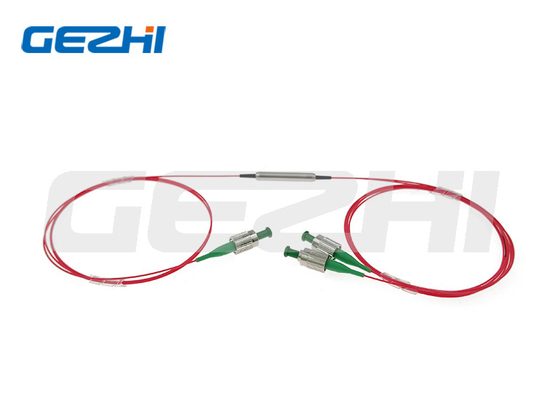

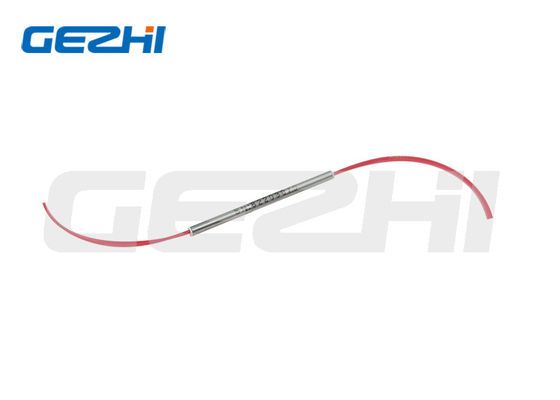

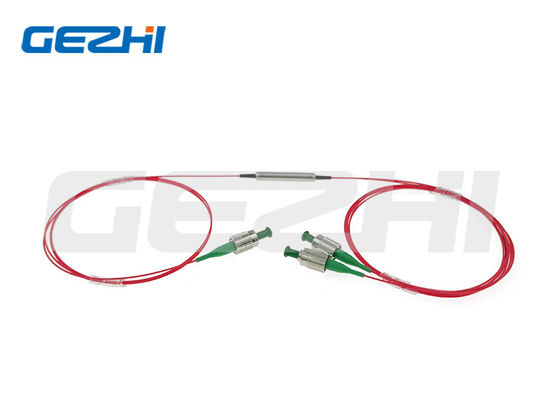

قیمت کارخانه 1x2,2x2 قطبش نگهدارنده فیلتر کوپلر طول موج 1310/1480/1550/1940/2000nm
بررسی اجمالی محصولات
کوپل نگهدارنده قطبش یک دستگاه فیلتر میکرو نوری است که در عین حفظ قطبش با ER بالا، تقسیم سیگنال نوری را فراهم می کند.کوپل نگهدارنده پلاریزاسیون در طیف وسیعی از نسبت کوپلینگ از 1% تا 50% موجود است و همچنین در انواع 1x2 و 2x2 موجود است.

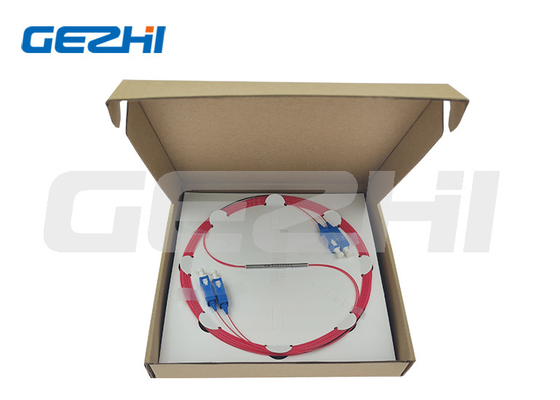

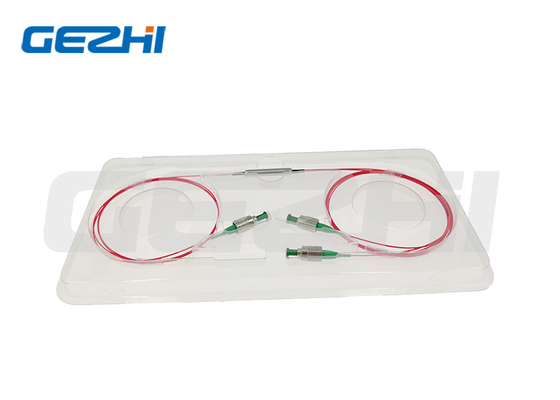

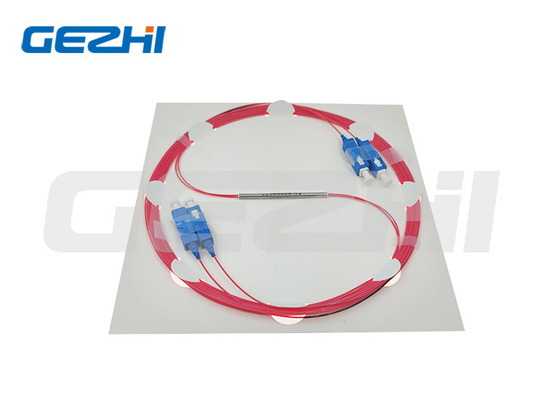

بسته بندی محصول
| محصول نهایی | جعبه داخلی | جعبه |
برنامه و ویژگی ها
|
برنامه های کاربردی |
امکانات |
| مولفه های | واحد | ارزش های | ||||
| تایپ کنید | / | 1x2 یا 2x2 | ||||
| طول موج مرکز | نانومتر | 1310 | 1480 | 1550 | 1940 | 2000 |
| محدوده طول موج عملیاتی | نانومتر | ± 40 | ± 40 | ± 40 | ± 40 | ± 40 |
| روی Coupling Ratio ضربه بزنید | % | 1±0.5%، 5±1.0%، 10±2.0% و 50% | ||||
| از دست دادن درج | دسی بل | IL مربوط به Coupling Ratio | ||||
| از دست دادن بیش از حد | دسی بل | 1x2:≤0.7 ;2x2:≤1.0 | 1x2:≤1.2 ;2x2:≤1.5 | |||
| یکنواختی (فقط برای 50/50) | دسی بل | 1x2:≤0.4 ;2x2:≤0.6 | 1x2:≤0.6 ;2x2:≤0.8 | |||
| نسبت انقراض | دسی بل | 1x2:≥20 ;2x2:≥18 | 1x2:≥18 ;2x2: ≥17 | |||
| برگشت ضرر | دسی بل | ≥50 | ||||
| حداکثر توان هندلینگ (CW) | دبلیو | 0.5، 1، 2 یا 5 | ||||
| نیروی کششی | ن | ≤5 | ||||
| دمای عملیاتی | ℃ | -5~+75 | ||||
| دمای ذخیره سازی | ℃ | -40~+85 | ||||
یادداشت 1.سفارشی سازی در دسترس است.کلید تراز محور آهسته پیش فرض کانکتور
مشخصات فوق برای دستگاه بدون کانکتور است، اگر با کانکتور، IL 0.3dB بالاتر، افت بازگشت با کاهش 5dB و نسبت خاموشی 2dB کاهش می یابد.
2. برای برنامه های کاربردی با قدرت بالای 10 وات، از بسته سینک حرارتی استفاده خواهیم کرد
3. اگر برنامه پالس وجود دارد، لطفاً مطمئن شوید که انرژی پالس و اوج قدرت را به ما اطلاع دهید.
ابعاد
ترتیب اطلاعات
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①طول موج: | 1310=1310nm;1480 = 1480 نانومتر;1550 = 1550 نانومتر;1940 = 1940 نانومتر;2000 = 2000 نانومتر؛S=مشخص کنید |
| ②نوع پیکربندی: | 12=1x2، 22=2x2 |
| ③ نسبت کوپلینگ: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=مشخص کنید |
| ④محور کاری: | B = هر دو محور کار می کنند، F = محور آهسته کار می کند، محور سریع مسدود شده است |
| ⑤نوع فیبر: | PM1300;PM1550;PM1950;S=مشخص کنید |
| ⑥پاور هندلینگ: | 0L=0.5W;01=1W;02=2W |
| ⑦ ابعاد بسته: | S1=5.5x35mm;S=مشخص کنید |
| ⑧نوع پیگتیل: | 00 = فیبر لخت.لوله شل 09=900um |
| ⑨طول فیبر: | 08=0.8m;10=1 متر;S=مشخص کنید |
| ⑩نوع کانکتور: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC؛S=مشخص کنید |
|
|
