| Brand Name: | GEZHI or OEM |
| شماره مدل: | کوپلر فیلتر 1x2,2x2 PM |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Payment Terms: | T/T، وسترن یونیون |

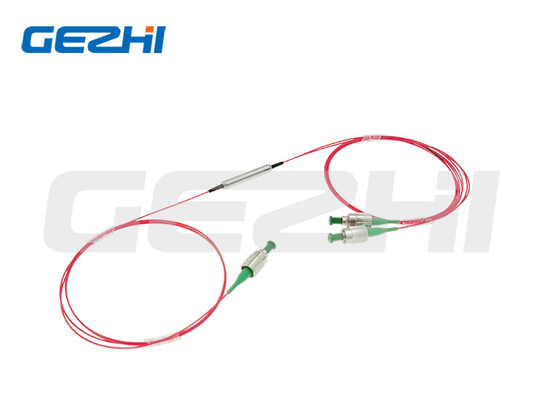

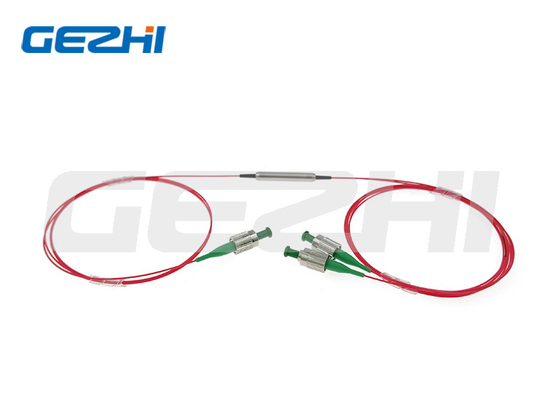

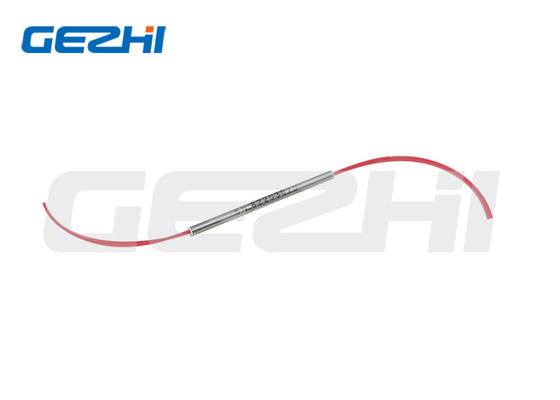

تامین کنندگان برتر 1x2,2x2 فیلتر نگهدارنده قطبش 780 نانومتر/850 نانومتر/980 نانومتر/1030 نانومتر/1064 نانومتر
بررسی اجمالی محصولات
Gezhi Photonics قابلیت اتصال فیبرهای فیلتر شکن را با تمامی کانکتورهای استاندارد مانند FC, SC, ST, LC و غیره و فینیش (Super PC, Ultra PC, Angled PC [APC] و غیره) دارد.به‌عنوان یکپارچه‌کننده اجزا، ما می‌توانیم اجزای اضافی را مستقیماً روی فیبرهای جفت‌کننده بسازیم.به عنوان مثال می توان به فیلترهای قابل تنظیم، تضعیف کننده های متغیر یا کولیماتورها اشاره کرد.Gezhi Photonics با ساخت این دستگاه‌ها مستقیماً روی فیبرهای جفت‌کننده، در هزینه‌های اضافی و از دست دادن اتصالات میانی و آداپتورها یا زمان و هزینه اتصال فیوژن برای مشتری صرفه‌جویی می‌کند.دستگاه‌هایی که مستقیماً ساخته می‌شوند نیز بهترین راه برای حفظ بالاترین نسبت خاموشی قطبی ممکن هستند.

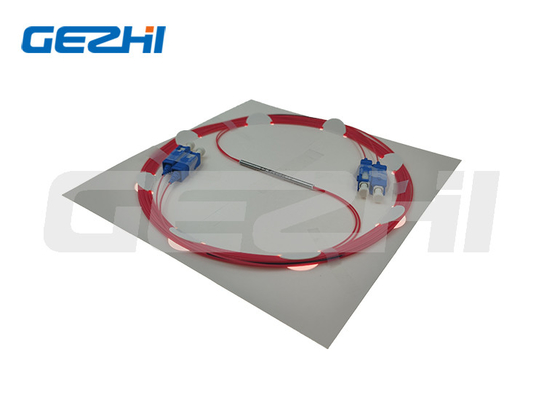

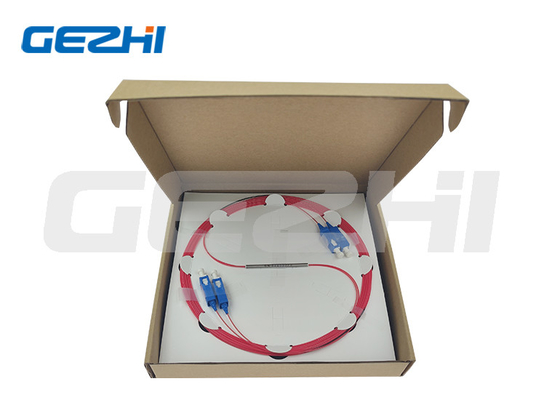

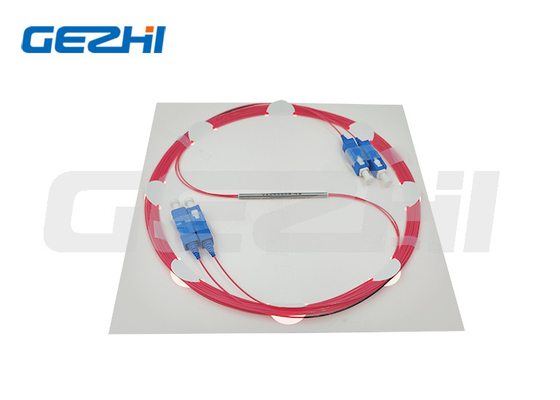

بسته بندی محصول
| محصول نهایی | جعبه داخلی | کارتن |
کاربرد
*تقویت کننده EDFA و رومی
*ابزار فیبر نوری
*سنسور فیبر
امکانات
*زیان بازدهی بالا
*نسبت انقراض بالا
* از دست دادن درج کم
| مولفه های | واحد | ارزش های | ||||
| تایپ کنید | / | 1x2 یا 2x2 | ||||
| طول موج مرکز | نانومتر | 780 | 850 | 980 | 1030 | 1064 |
| محدوده طول موج عملیاتی | نانومتر | ± 10 | ± 20 | ± 20 | ± 20 | ± 20 |
| روی Coupling Ratio ضربه بزنید | % | 1±0.5%، 5±1.0%، 10±2.0% و 50% | ||||
| از دست دادن درج | دسی بل | IL مربوط به Coupling Ratio | ||||
| از دست دادن بیش از حد | دسی بل | 1x2:≤0.8 ;2x2:≤1.2 | ||||
| یکنواختی (فقط برای 50/50) | دسی بل | 1x2:≤0.5 ;2x2:≤0.8 | ||||
| نسبت انقراض | دسی بل | 1x2:≥20 ;2x2:≥18 | ||||
| برگشت ضرر | دسی بل | ≥50 | ||||
| حداکثر توان هندلینگ (CW) | دبلیو | 0.5، 1، 2 یا 5 | ||||
| نیروی کششی | ن | ≤5 | ||||
| دمای عملیاتی | ℃ | -5~+75 | ||||
| دمای ذخیره سازی | ℃ | -40~+85 | ||||
یادداشت 1.سفارشی سازی در دسترس است.کلید تراز محور آهسته پیش فرض کانکتور
مشخصات فوق برای دستگاه بدون کانکتور است، اگر با کانکتور، IL 0.3dB بالاتر، افت بازگشت با کاهش 5dB و نسبت خاموشی 2dB کاهش می یابد.
2. برای برنامه های کاربردی با قدرت بالای 10 وات، از بسته سینک حرارتی استفاده خواهیم کرد
3. اگر برنامه پالس وجود دارد، لطفاً مطمئن شوید که انرژی پالس و اوج قدرت را به ما اطلاع دهید.
ابعاد
ترتیب اطلاعات
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①طول موج: | 780=780 نانومتر;850=850 نانومتر؛980=980 نانومتر;1030 = 1030 نانومتر;1064=1064nm;S=مشخص کنید |
| ②نوع پیکربندی: | 12=1x2، 22=2x2 |
| ③ نسبت کوپلینگ: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=مشخص کنید |
| ④محور کاری: | B = هر دو محور کار می کنند، F = محور آهسته کار می کند، محور سریع مسدود شده است |
| ⑤نوع فیبر: | PM780;PM980;S=مشخص کنید |
| ⑥پاور هندلینگ: | 0L=0.5W;01=1W;02=2W |
| ⑦ ابعاد بسته: | S1=5.5x35mm;S=مشخص کنید |
| ⑧نوع پیگتیل: | 00 = فیبر لخت.لوله شل 09=900um |
| ⑨طول فیبر: | 08=0.8m;10=1 متر;S=مشخص کنید |
| ⑩نوع کانکتور: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC؛S=مشخص کنید |
|
|
