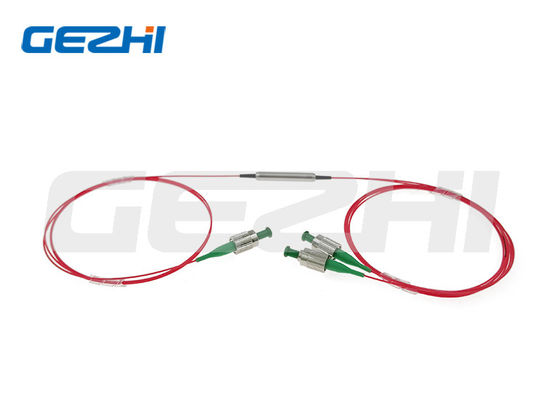

کوپلر فیبر نوری ذوب شده با حفظ قطبش با اتلاف درج کم، نسبت خاموشی بالا و گزینه‌های طول موج متعدد برای راه‌حل‌های FTTx

کوپلر فیبر نوری ذوب شده با حفظ قطبش با اتلاف درج کم، نسبت خاموشی بالا و گزینه‌های طول موج متعدد برای راه‌حل‌های FTTx

نام تجاری:	GEZHI or OEM
شماره مدل:	1x2،2x2 قطبش نگهدارنده فیوز شده
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$288-US$988
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE RoHS,ISO9001

طول موج:

525 نانومتر، 630 نانومتر، 780 نانومتر، 850 نانومتر، 980 نانومتر

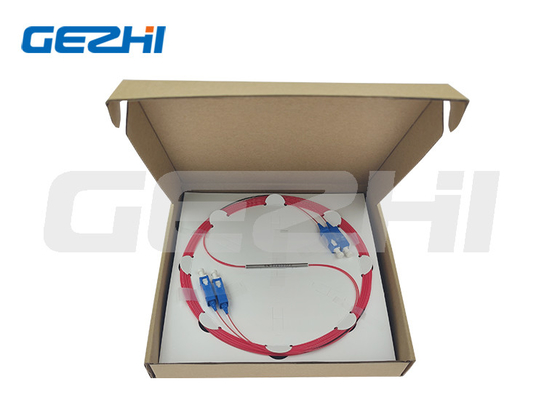

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000 PCS در ماه

برجسته کردن:

کوپلر کامپوننت های نگهدارنده پلاریزاسیون

کوپلر فیبر ذوب شده FTTx Solutions

کوپل فیبر ذوب شده PM

توضیحات محصول

قطعات حفظ قطبش کوپلر فیبر ذوب شده برای راه حل های FTTx / CATV / FTTH

مرور کلی محصول

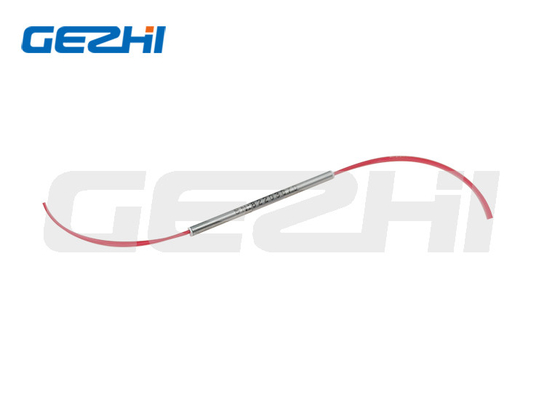

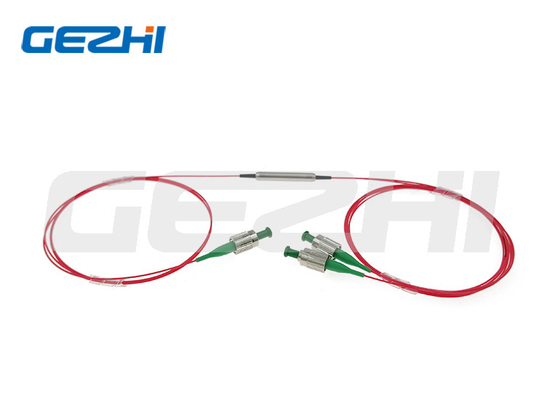

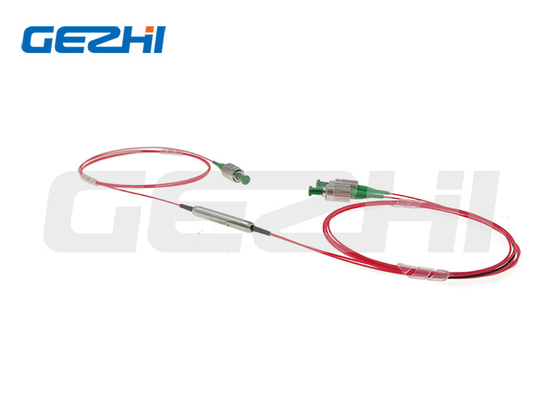

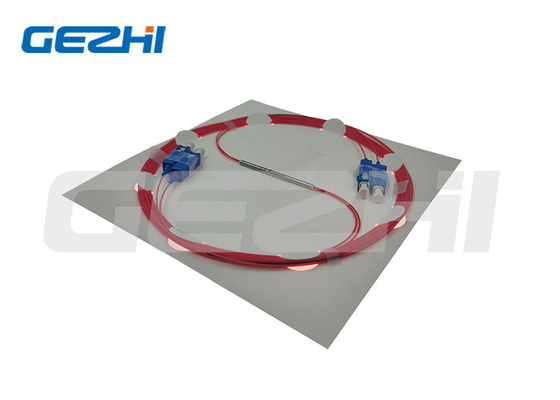

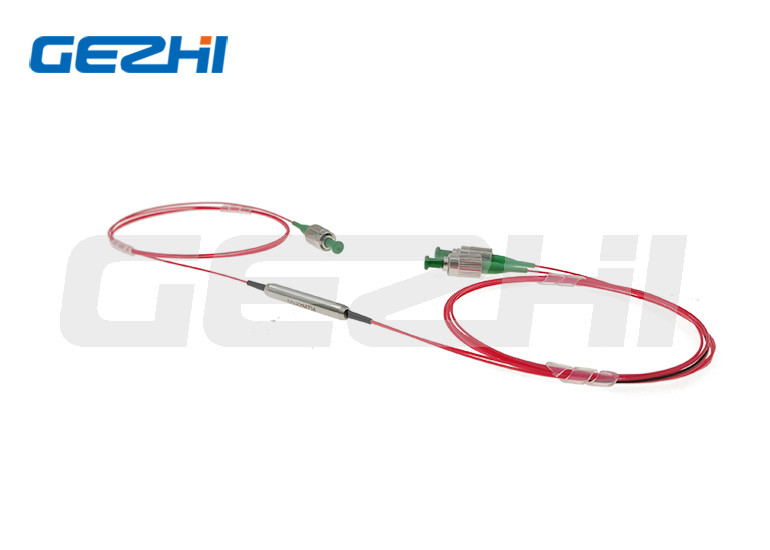

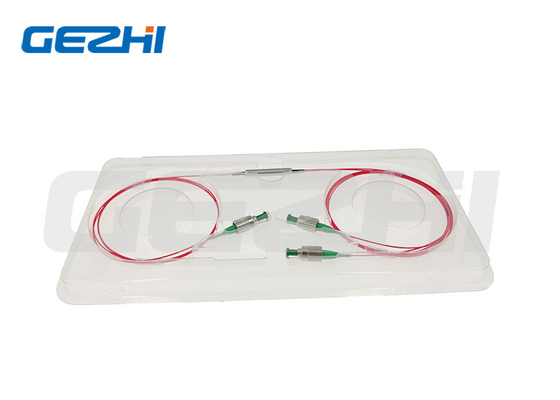

کوپلر فیبر نوری ذوب شده حفظ قطبش 1x2، 2x2 در طول موج های 525 نانومتر، 630 نانومتر، 780 نانومتر، 850 نانومتر، 980 نانومتر

کوپلر فیبر نوری ذوب شده حفظ قطبش 1x2، 2x2 با استفاده از تکنیک ذوب منحصر به فرد و فیبر حفظ قطبش برای ساخت کوپلر استاندارد ذوب شده حفظ قطبش (PMC) ساخته شده است. نسبت کوپلینگ را می توان بر اساس درخواست مشتری انتخاب کرد. این دستگاه دارای افت اضافی کم، اندازه کوچک و نسبت خاموشی قطبش بالا است. PMC به طور گسترده برای سنسورهای نوری و ژیروسکوپ نوری، تقویت کننده نوری استفاده می شود.

کاربردها

تقویت کننده فیبر
نظارت بر توان
ابزار فیبر نوری

ویژگی ها

افت درج کم
افت بازگشت بالا
نسبت خاموشی بالا

مشخصات محصول

پارامترها	واحد	مقادیر
نوع	/	1x2 یا 2x2
طول موج مرکزی	نانومتر	525 \| 630 \| 780 \| 850 \| 980
محدوده طول موج عملیاتی	نانومتر	±10 \| ±10 \| ±15 \| ±15 \| ±20
حداکثر افت اضافی	dB	1.2 \| 0.6 \| 0.6 \| 0.6 \| 0.5
نسبت کوپلینگ ضربه ای	درصد	1±0.5%، 5±1.0%، 10±2.0% و 50%
افت درج	dB	افت درج مربوط به نسبت کوپلینگ
نسبت خاموشی	dB	1x2:≥20 ; 2x2:≥18
افت بازگشت	dB	≥55
حداکثر توان قابل تحمل (CW)	وات	0.1 \| 0.1 \| 0.5، 1 یا 3 \| 0.5، 1 یا 3 \| 0.5، 1 یا 3
بار کششی	N	≤5
دمای عملیاتی	درجه سانتیگراد	-5~+75
دمای ذخیره سازی	درجه سانتیگراد	-40~+85
ابعاد بسته بندی	میلی متر	φ3x54mm یا φ3x60mm

تلرانس نسبت کوپلینگ

نسبت کوپلینگ	تلرانس
1/99	±0.5%
2/98	±0.6%
5/95	±1.0%
10/90	±1.5%
20/80	±2.0%
30/70	±2.5%
40/60	±3.0%
50/50	±3.5%

توجه:
1. کوپلر ذوب شده PM هر دو محور را کار می کند، هیچ محوری نمی تواند مسدود شود؛ نسبت خاموشی تست پیش فرض روی محور کند است.
مشخصات فوق برای دستگاه بدون کانکتور است. در صورت وجود کانکتور، افت درج 0.3dB بیشتر، افت بازگشت 5dB کاهش و نسبت خاموشی 2dB کاهش می یابد.
2. برای کاربردهای توان بالا بیش از 10 وات، از بسته بندی هیت سینک استفاده خواهیم کرد.
3. در صورت وجود کاربرد پالس، لطفاً حتماً انرژی پالس و توان پیک را به ما اطلاع دهید.

ابعاد

اطلاعات سفارش

PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX

پارامتر	گزینه ها
طول موج (Wavelength):	525=525 نانومتر؛ 630=630 نانومتر؛ 780=780 نانومتر؛ 850=850 نانومتر؛ 980=980 نانومتر؛ S=مشخص کردن
نوع پیکربندی (Configuration Type):	12=1x2، 22=2x2
نسبت کوپلینگ (Coupling Ratio):	50=50/50؛ 40=40/60؛ 30=30/70؛ 20=20/80؛ 10=10/90؛ 01=1/99؛ S=مشخص کردن
نوع فیبر (Fiber Type):	PM460-HP؛ PM630-HP؛ PM780؛ PM980؛ S=مشخص کردن
توان قابل تحمل (Power Handling):	0L=0.5W؛ 01=1W؛ 02=2W
ابعاد بسته بندی (Package Dimensions):	S2=3.0x54mm؛ S3=3.0x60mm؛ S=مشخص کردن
نوع کابل (Pigtail Type):	00=فیبر لخت؛ 09=لوله شل 900 میکرومتر
طول فیبر (Fiber Length):	08=0.8 متر؛ 10=1 متر؛ S=مشخص کردن
نوع کانکتور (Connector Type):	FA=FC/APC؛ FP=FC/UPC؛ SA=SC/APC؛ SP=SC/UPC؛ S=مشخص کردن
