ماژول حفاظت خط نوری 1260 تا 1650 نانومتر با کنترل RS-232 و کانکتور LC/UPC برای حفاظت فیبر

Name: ماژول حفاظت خط نوری 1260 تا 1650 نانومتر با کنترل RS-232 و کانکتور LC/UPC برای حفاظت فیبر
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-OLP-M-LP
Price: 520.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	GZ-OLP-M-LP
مقدار تولیدی:	1PC
قیمت:	US$480/US$560
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

نام:

ماژول Olp

محدوده طول موج:

1260 ~ 1650nm

حالت کنترل:

RS-232

رابط:

LC/UPC

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

5000PCS در ماه

برجسته کردن:

ماژول حفاظت از خط نوری LC/UPC,ماژول حفاظت از خط نوری 1650nm,ماژول حفاظت از خط نوری RS-232

1650nm Optical Line Protection Module

RS-232 Optical Line Protection Module

توضیحات محصول

ماژول حفاظت خط نوری 1260 تا 1650 نانومتر با پورت سریال RS-232

ماژول حفاظت فیبر نوری GZ-OLP-M-LP، سوئیچینگ خودکار مسیر نور بین فیبرهای نوری اصلی و پشتیبان را فراهم می‌کند. این ماژول به طور مداوم هر دو مسیر فیبر را نظارت می‌کند و هنگامی که سیگنال فیبر اصلی به زیر آستانه تنظیم شده کاهش می‌یابد، به طور خودکار به فیبر پشتیبان سوئیچ می‌کند، یا زمانی که سیگنال پشتیبان قطع می‌شود، به فیبر اصلی بازمی‌گردد. از ارتباط پورت سریال RS-232 برای پیکربندی و نظارت بر وضعیت پشتیبانی می‌کند.

ویژگی‌های کلیدی

افت درج کم با پایداری بالا
نظارت در زمان واقعی سطوح توان نوری اصلی و پشتیبان
سوئیچینگ خودکار فیبر اصلی/پشتیبان
پشتیبانی از ارتباط پورت سریال RS-232

شماتیک عملکرد

مشخصات فنی

پارامتر	مقادیر
مدل	GZ-OLP-M-LP
افت درج	≤1.5 دسی بل
محدوده طول موج	1260~1650 نانومتر
مقدار سوئیچینگ توان نوری	-10dBm, -15dBm, -20dBm, -25dBm, -30dBm, -35dBm (1550nm)
دقت	±5%
عمر مفید	≥ 10⁷
نوع فیبر	9/125 میکرومتر
کانکتور	LC/UPC
حالت کنترل	RS-232
حالت خاموشی	قفل شونده
منبع تغذیه کاری	DC: 5V/500mA
دمای عملیاتی	0 ~ +50 درجه سانتیگراد
دمای ذخیره‌سازی	-10 درجه سانتیگراد ~ +70 درجه سانتیگراد
اندازه محصول	(طول)104.0 * (عرض)120 * (ارتفاع)28 ± 0.2 میلی متر

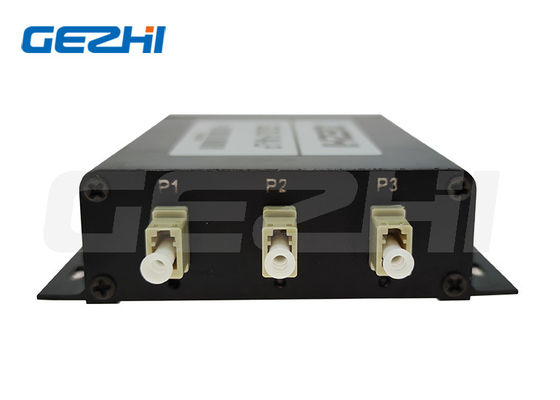

توضیحات پنل

کانکتور 1: کانکتور فیبر نوری (پورت مشترک)
کانکتور 2: کانکتور فیبر نوری (فیبر اصلی)
کانکتور 3: کانکتور فیبر نوری (فیبر پشتیبان)
چراغ نشانگر 1: سبز = فیبر اصلی فعال؛ قرمز = فیبر پشتیبان فعال
چراغ نشانگر 2: سبز = سیگنال فیبر اصلی نرمال؛ قرمز = خطای سیگنال فیبر اصلی
چراغ نشانگر 3: سبز = سیگنال فیبر پشتیبان نرمال؛ قرمز = خطای سیگنال فیبر پشتیبان

دکمه SET: سوئیچینگ دستی بین فیبر اصلی و پشتیبان
RS-232: رابط ارتباط سریال
Power: رابط تغذیه (5V/500mA)

تنظیمات پیش‌فرض

RS-232: نرخ باود: 9600؛ بیت داده: 8 بیت؛ بیت توقف: 1 بیت؛ بیت توازن: بدون توازن
مقدار سوئیچینگ توان نوری: -35dBm
دکمه SET: امکان پیکربندی دستی را فراهم می‌کند

تعریف پین RS-232

پین	نام	توضیحات
1	NC	متصل نیست
2	RXD	ترمینال دریافت
3	TXD	پایانه ارسال
4	NC	متصل نیست
5	GND	زمین
6-9	NC	متصل نیست
