جزئیات محصول:
پرداخت:
|
| نام محصول: | سوئیچ های نوری 4x4 | طول موج: | 1260 ~ 1650nm |
|---|---|---|---|
| نوع کنترل: | چفت شدن یا عدم چفت شدن | منبع تغذیه: | 3 ولت یا 5 ولت |

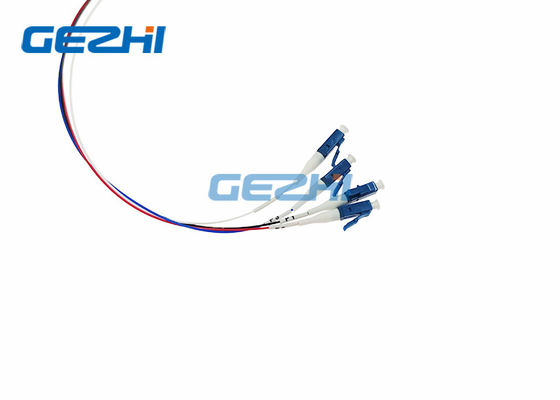

| اتصال دهنده: | LC / UPC یا سفارشی | ویژگی: | از دست دادن کم درج |
| برجسته: | سوئیچ های بای پس نوری 4x4,سوییچ های بای پس نوری 1650 نانومتری,سوئیچ نوری مکانیکی 2x2 |
||

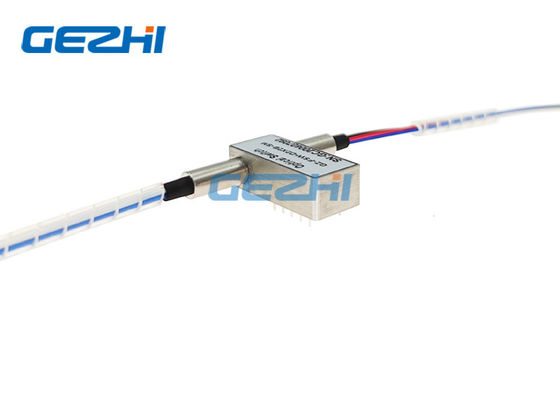

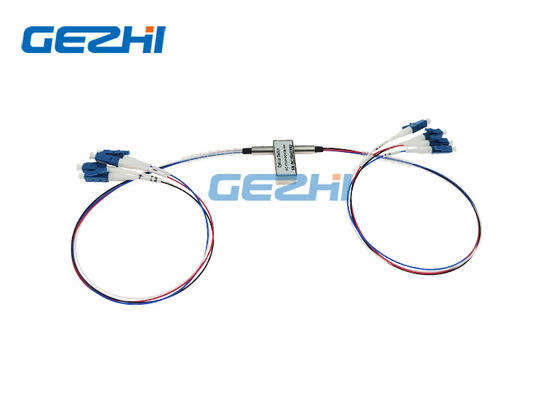

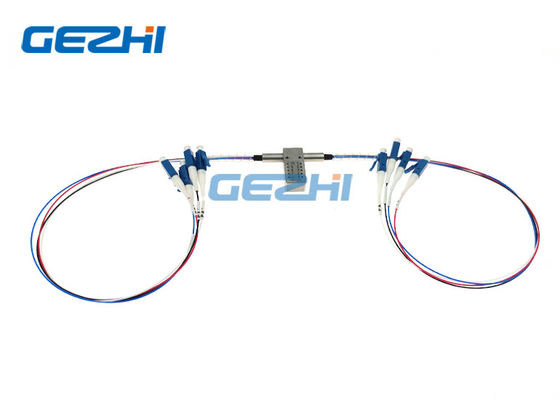

سوئیچ های بای پس نوری 4x4 غیر مسدود کننده سوئیچ نوری مکانیکی 2x2 دوتایی
سوئیچ نوری 4x4 GEZHI Photonics Co.، Ltd برای ارائه عملکرد اتصال متقابل و بای پس بین کانالهای ورودی و خروجی طراحی شده است.افت عالی درج ، تکرارپذیری و دامنه وسیعی از دمای عملیاتی را ارائه می دهد.
امکانات
افت کم درج
تکرار پذیری عالی
تداخل پایین
ضرر وابسته به قطبش کم
باند عبور گسترده
برنامه های کاربردی
سوئیچینگ افزونگی
سیستم های نظارت نوری
مالتی پلکسر Add-Drop نوری
پیکربندی مجدد و بازیابی شبکه های فیبر
مشخصات
| مدل | واحد | GZ-FSW-D2x2B | |
| طول موج عملیاتی | نانومتر | 850 ± 40/1300 40 | 1220 ～ 1620 |
| طول موج | نانومتر | 850 و 1300 | 1310 و 1550 |
| از دست دادن درج | دسی بل | نوع: 1.0 حداکثر: 1.5 | |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| صحبت متقابل | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | 05.05 | |
| WDL | دسی بل | 25/2 پوند | |
| TDL | دسی بل | 25/2 پوند | |
| تکرارپذیری | دسی بل | 2 ± 0.02 | |
| ولتاژ | v | 3.0 یا 5.0 ± 0.5 | |
| زندگی عملیاتی | زمان | 10 پوند7 | |
| تغییر زمان | اماس | 8 پوند | |
| کنترل قدرت | مگاوات | 500 پوند | |
| دمای کار | ℃ | -20 ～ + 70 (نوع صنعتی موجود است) | |
| دمای ذخیره سازی | ℃ | -40 ～ + 85 | |
| رنگ الیاف |
P1 ، P1 ': P2 سیاه ، P2': قرمز P3 ، P3 ': آبی P4 ، P4': سفید |
||
| اندازه | میلی متر | 27.0 × 12 × 8.2 | |
| توجه: 1 در دمای کار و SOP.2 به غیر از اتصالات. | |||
مسیر نوری
سنجاق
| تایپ کنید | دولت | تعریف پین | قدرت | نظارت بر شرایط | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| غیر قفل | آ | P1- P3 " | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P2-P4 " | ||||||||||
| ب | P1-P1 "، P2-P2" | V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
| P3-P3 "، P4-P4" | ||||||||||
| چفت | آ | P1- P3 " | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| P2-P4 " | ||||||||||
| ب | P1-P1 "، P2-P2" | V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
اطلاعات سفارش
GZ-D2x2B-x-xx-xxx-xx-x-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| S = SM M = MM |
85 = 850 نانومتر 13 = 1310nm 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = اتصال N = غیر اتصال دهنده |
5 = 50/125 6 = 62.5 / 125 9 = 125/9 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 دقیقه 2 = 1.5 متر X = دیگران |
0 = هیچ X = دیگران |
