| Brand Name: | GEZHI or OEM |
| شماره مدل: | سوئیچ نوری D1x2 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

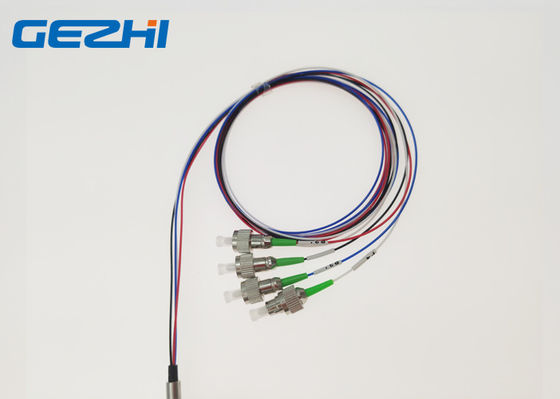

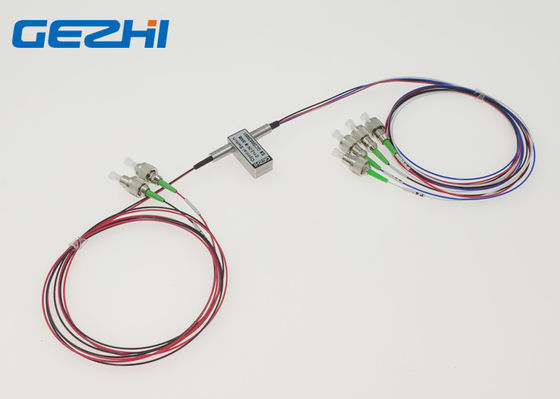

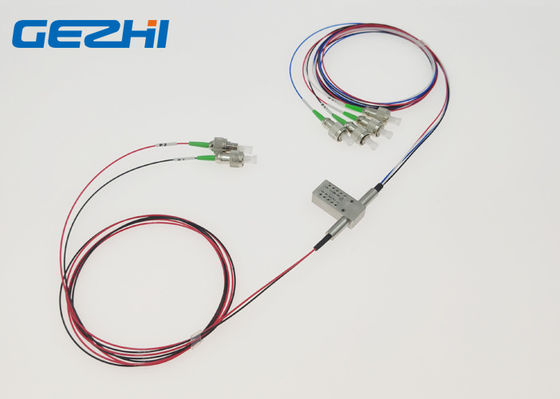

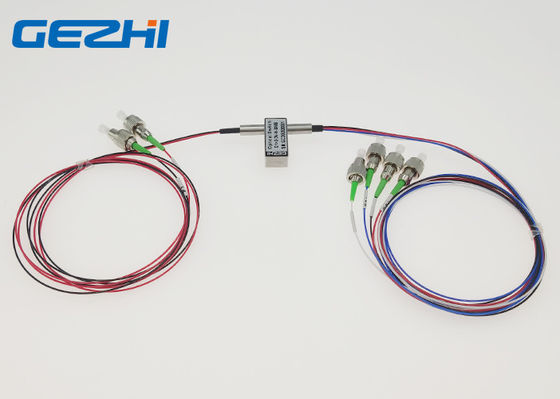

سوئیچ فیبر نوری 2x4 دوگانه 4 فیکس نوری 1310 و 1550 نانومتر 1 متر FC / APC
سوئیچ های فیبر نوری GEZHI Dual 1x2 / 2x4 توسط شش فیبر و دو حالت تنظیم می شوند.این اتصال با اتصال دهنده اتصال FC / APC و ولتاژ 3 ولت غیر چشمی ، قابل PCB قابل اتصال است.کلیدهای فیبر نوری GEZHI Dual 1x2 / 2x4 با هدایت یک سیگنال نوری ورودی به فیبر خروجی انتخاب شده ، کانالهای نوری را به یکدیگر متصل می کنند.سوئیچ نوری 2x2 در تحقیق و توسعه در آزمایشگاه ، شبکه متروپولیتن و OADM قابل تنظیم کاربرد دارد.
امکانات
پایداری بالا ، قابلیت اطمینان بالا
از دست دادن درج کم
محدوده طول موج
عاری از اپوکسی در مسیر نوری
برنامه های کاربردی
تحقیق و توسعه در آزمایشگاه
MAN (شبکه متروپولیتن)
مانیتورینگ سیستم
قابل تنظیم OADM
مشخصات
| مدل | واحد | GZ-FSW-D1x2 | |
| طول موج عامل | نانومتر | 40 8 850/1300 ± 40 | 1220 ～ 1620 |
| طول موج | نانومتر | 850 & 1300 | 1310 و 1550 |
| گم شدن درج | دسی بل | نوع: 0.7 حداکثر: 1.0 | |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| بحث متقابل | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | .050.05 | |
| WDL | دسی بل | .20.25 | |
| تکرارپذیری | دسی بل | 2 2 0.02 | |
| ولتاژ | v | 3.5 یا 5.0 0.5 | |
| زندگی عملیاتی | زمان | ≥107 | |
| زمان تعویض | اماس | 8 پوند | |
| انتقال قدرت | مگاوات | 500 پوند | |
| دمای کارکرد | ℃ | -20 ～ + 70 | |
| دمای ذخیره سازی | ℃ | -40 ～ + 85 | |
| اندازه | میلی متر | 8.2 .0 12 27 27.0 | |
| توجه: 1 در دمای عملیاتی و SOP.2 به استثنای اتصالات. | |||
سفارشی سازی در دسترس است.
مسیر نوری
پین
| تایپ کنید | دولت | تعریف پین | قدرت | نظارت بر وضعیت | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| عدم چفت شدن | آ | P1- P3 '، P2-P4' | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| ب | P1-P1 '، P2-P2' | V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
| چفت شدن | آ | P1- P3 '، P2-P4' | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| ب | P1-P1 '، P2-P2' | V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
اطلاعات سفارش سفارش سوئیچ نوری دو برابر 1x2
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
|
S = SM |
85 = 850nm |
3 = 3 ولت |
L = چسبیدن |
5 = 50/125 |
25 = 250um |
1 = 1 متر |
00 = هیچکدام |
ویدیو
|
|
