| Brand Name: | GEZHI or OEM |
| شماره مدل: | سوئیچ های نوری 1x2 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

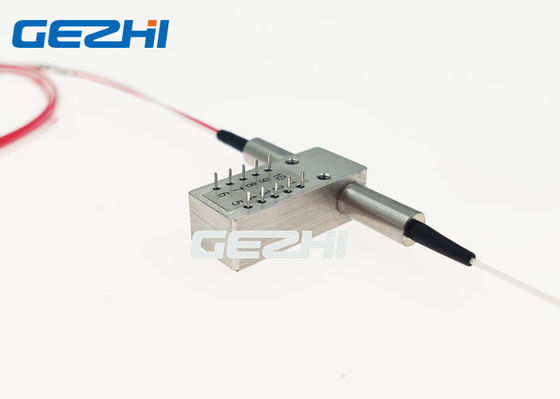

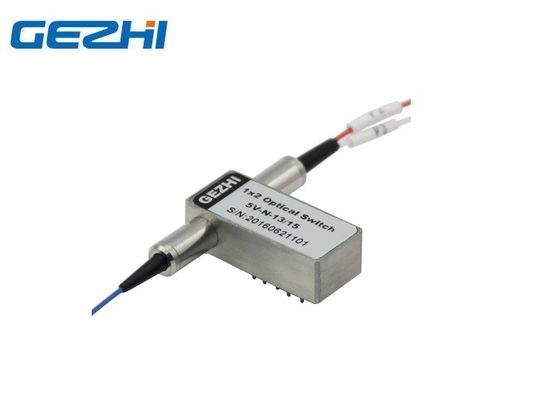

سوئیچ های نوری فیبر نوری تک 1x2 بدون چسبنده 1310 / 1550nm سوئیچ فیبر نوری
سوئیچ نوری تک 1x2 یک پیکربندی استاندارد 1x2 با 3 فیبر و 2 حالت است.سوئیچ فیبر نوری GEZHI با هدایت یک سیگنال نوری ورودی به یک فیبر خروجی انتخاب شده ، کانال های نوری را به هم متصل می کند.این با استفاده از تنظیمات مکانیکی حاصل می شود و از طریق سیگنال کنترل الکتریکی فعال می شود.
امکانات
PCB قابل نصب
از دست دادن درج کم
کوچکترین اندازه
سرعت سوئیچینگ سریع
در حالت تک و چند حالت موجود است
نوع صنعتی موجود
برنامه های کاربردی
نظارت بر شبکه نوری
حفاظت و ترمیم شبکه نوری
روتر طول موج
تحقیق و توسعه
تعدد تعدیل کننده اضافه کردن / قطره قابل تنظیم مجدد
حفاظت از تجهیزات انتقال
مشخصات
|
مولفه های |
GZ-FSW-1 × 2 | ||
| دامنه طول موج | نانومتر | 40 8 850/1300 ± 40 | 1260 ~ 1650 |
| طول موج عامل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| ضرر درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.5 حداکثر: 1.0 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | .050.05 | |
| WDL | دسی بل | .20.25 | |
| TDL | دسی بل | .20.25 | |
| تکرارپذیری | دسی بل | 2 2 0.02 | |
|
منبع تغذیه |
V | 3.0 یا 5.0 | |
| طول عمر | زمان | ≥107 | |
| زمان تعویض | اماس | 8 پوند | |
| قدرت انتقال | مگاوات | 500 پوند | |
| دمای کارکرد | ℃ | -20 ~ + 80 | |
| دمای ذخیره سازی | ℃ | -40 ~ + 85 | |
| وزن | گرم | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L) 27 × (W) 12.0 × (H) 8.2 | |
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید.
مسیر نوری
| وضعیت یک | وضعیت دو |
|
|
|
پین
| تایپ کنید | پین | درایو برقی | سنسور وضعیت | ||||||
| 1 × 2 | کانال | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| چفت شدن | P1-P2 | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 | V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
| عدم چفت شدن | P1-P2 | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 | V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
اطلاعات سفارش 1x2 سوئیچ نوری
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسبیدن N = عدم چسبیدن |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 متر 2 = 1.5 متر X = دیگران |
00 = هیچکدام FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = دیگران |
ویدیو
|
|
