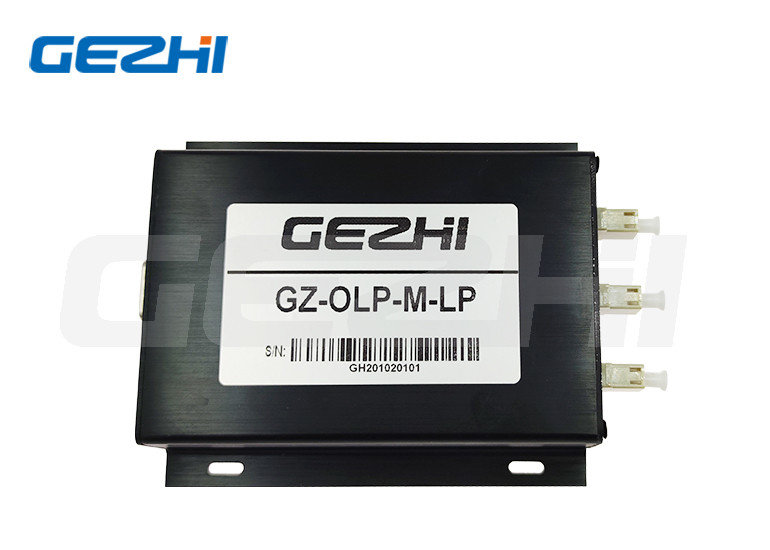

ماژول حفاظت از فیبر نوری GZ-OLP-M-LP یک ماژول تغییر مسیر نوری خودکار فیبر اصلی و فیبر نوری آماده است، ماژول نظارت بر فیبر اصلی و فیبر آماده در همان زمان،هنگامی که سیگنال قدرت فیبر نوری اصلی کمتر از مقدار تنظیم شده است و سیگنال فیبر نوری حالت آماده به حالت نرمال است، ماژول به طور خودکار مسیر نوری را به فیبر نوری حالت آماده تغییر می دهد.وقتی که برای فیبر نوری حالت آماده سیگنال قدرت پایین تر از مقدار تنظیم شده باشد و سیگنال اصلی فیبر نوری نرمال باشد،ماژول سوئیچینگ خودکار مسیر نوری به فیبر نوری اصلی;ماژول از ارتباطات پورت سریال RS - 232 پشتیبانی می کند، می تواند با توافق یا اطلاعات ماژول پرس و جو تنظیم شود.

آهن
•از دست دادن کم ورودی کانال و ثبات بالا
• نظارت در زمان واقعی بر اندازه قدرت فیبر نوری اصلی و فیبر نوری آماده.

•گوشی اصلی فیبر نوری / حالت آماده به طور خودکار.

• پشتیبانی از ارتباطات پورت سریال RS-232

نمودار طرحی

مشخصات

توضیحات پنل

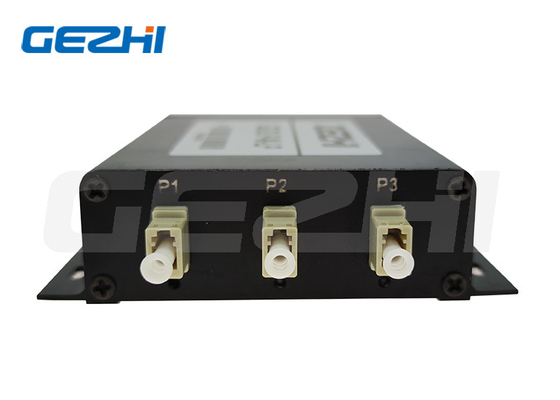

کانکتور 1: کانکتور فیبر نوری (پورت مشترک)
کانکتور 2: فیبر نوری کانکتور (فیبر اصلی)
کانکتور ۳: کانکتور فیبر نوری
نور شاخص 1: هنگامی که نور شاخص سبز است، ماژول به عنوان فیبر نوری اصلی عمل می کند؛ هنگامی که قرمز است، ماژول به عنوان فیبر نوری اضافی عمل می کند.
نور شاخص 2: هنگامی که نور شاخص سبز است، سیگنال فیبر اصلی طبیعی است؛ هنگامی که قرمز است، سیگنال فیبر اصلی خراب است
نور شاخص 3: هنگامی که نور شاخص سبز است، سیگنال فیبر آماده به حالت عادی است؛ هنگامی که قرمز است، سیگنال فیبر آماده به حالت خراب است.

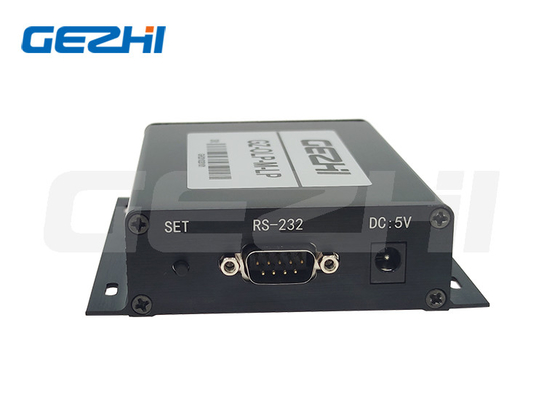

SET:این کلید برای تغییر بین فیبر اصلی و فیبر آماده استفاده می شود

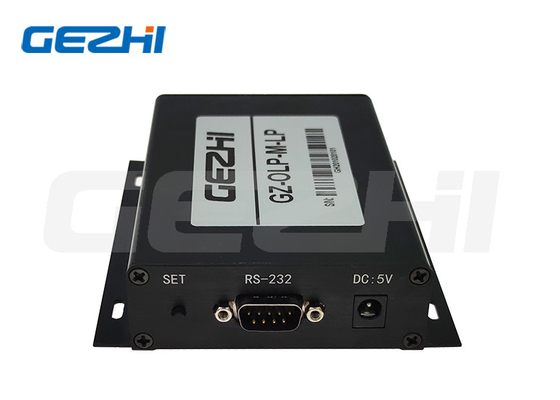

RS-232: رابط ارتباطی سریالی؛
برق: رابط برق ((5V/500mA)

تنظیمات پیش فرض
•RS-232: نرخ بود:9600• بیت داده: 8 بیت؛ بیت توقف: 1 بیت؛ بیت برابری: هیچ کدام؛ • ارزش تغییر قدرت نوری: -35dBm
SET: اجازه تنظیم

تعریف پین RS-232
