از دست دادن ورودی کم 1x4 نوع T سوئیچ مکانیکی نوری سوئیچ فیبر نوری 1550nm تک حالت غیر قفل LC / UPC

Name: از دست دادن ورودی کم 1x4 نوع T سوئیچ مکانیکی نوری سوئیچ فیبر نوری 1550nm تک حالت غیر قفل LC / UPC
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x4T-SM-13/15-5AA
Price: 45.00 USD
Availability: InStock

نام تجاری:	Gezhi or OEM
شماره مدل:	1x4T-SM-13/15-5AA
مقدار تولیدی:	1 تکه
قیمت:	USD >= 1 pieces $89
Delivery Time:	هفت روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

درخواست:

OADM قابل تنظیم

اتصال فیبر:

LC/UPC، LC/APC، SC/UPC و غیره

نوع کنترل:

چفت شونده یا غیر چفت شونده

ولتاژ:

3 ولت یا 5 ولت

بندر:

1x4T

طول موج:

1260-1650 نانومتر

جزئیات بسته بندی:

جعبه داخلی، کارتن

قابلیت ارائه:

1000 قطعه / قطعه در روز

برجسته کردن:

1550nm سوئیچ مکانیکی نوری,سوئیچ نوری مکانیکی با ضرر ورودی کم,سوئیچ فیبر نوری LC/UPC

Low Insertion Loss Mechanical Optical Switch

LC/UPC Fiber Optic Switch

توضیحات محصول

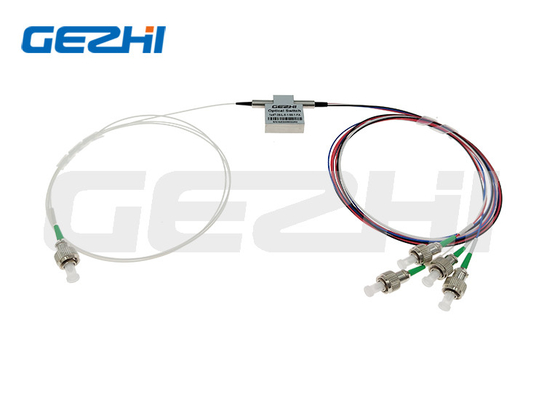

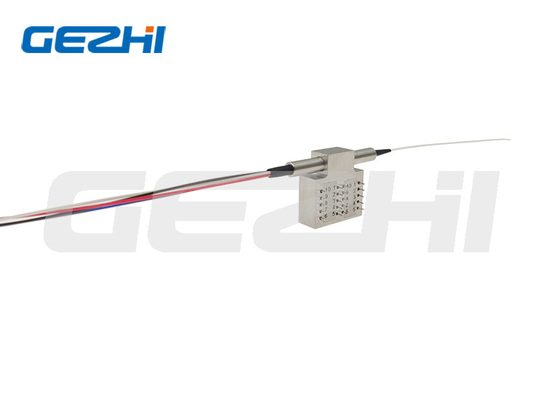

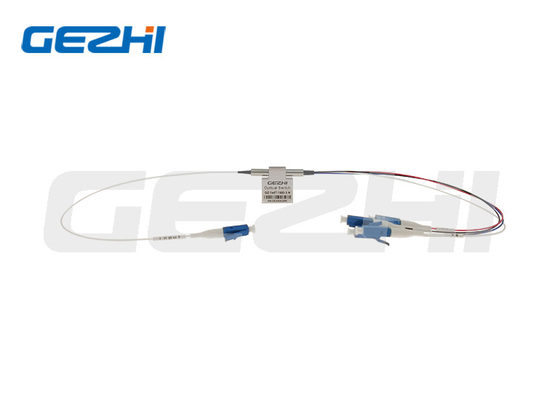

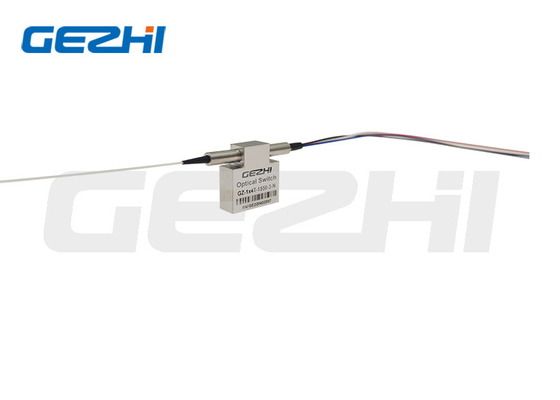

از دست دادن ورودی کم 1x4 نوع T سوئیچ مکانیکی نوری سوئیچ فیبر نوری

این سوئیچ های 1x4 مکانیکی دارای سنسور موقعیت الکتریکی یکپارچه است. طراحی پیشرفته مبتنی بر آن به طور قابل توجهی حساسیت موقعیت قطعات متحرک را کاهش می دهد و با ثبات بالا،قابلیت اطمینان و کاهش کم ضایعات ورودی.

از دست دادن ورودی کم 1x4 نوع T سوئیچ مکانیکی نوری سوئیچ فیبر نوری 1550nm تک حالت غیر قفل LC / UPC 0

ویژگی ها

از دست دادن ورودی کم
تحریفات نوری کم
قابلیت اطمینان بالا
مسیر نوری بدون اپوکسی
درخواست
مسدود کردن کانال
نظارت بر سیستم
قابل تنظیم اضافه کردن / رها کردن
ابزار

عملکرد

رانندگي برقي

نوع

دولت

مسیر نوری

درایو برق

سنسور وضعیت

رله 1 (پین)

رله 2 (پین)

رله 1 (پین)

رله 2 (پین)

2-3

3- 4

7-8

8 تا 9

2-3

3- 4

7-8

8 تا 9

1x4

COM-P1 سیاه

GND

V+

GND

نزديک

باز

نزديک

باز

نزديک

کلسیو

باز

قفل کردن

COM-P2 قرمز

V+

GND

V+

باز

نزديک

باز

نزديک

باز

نزديک

COM-P3 آبی

GND

V+

GND

V+

نزديک

باز

نزديک

باز

نزديک

COM-P4 سفید

V+

GND

V+

GND

باز

نزديک

باز

نزديک

باز

بدون قفل کردن

COM-P1 سیاه

V+

GND

نزديک

باز

نزديک

باز

نزديک

باز

COM-P2 قرمز

V+

GND

باز

نزديک

باز

نزديک

باز

نزديک

COM-P3 آبی

نزديک

باز

نزديک

باز

نزديک

COM-P4 سفید

V+

GND

V+

GND

باز

نزديک

باز

نزديک

باز

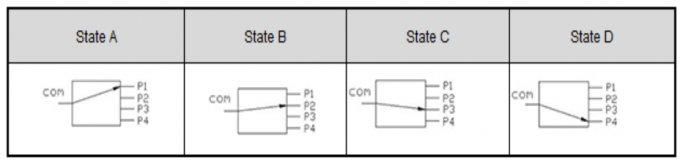

کشور مسیر

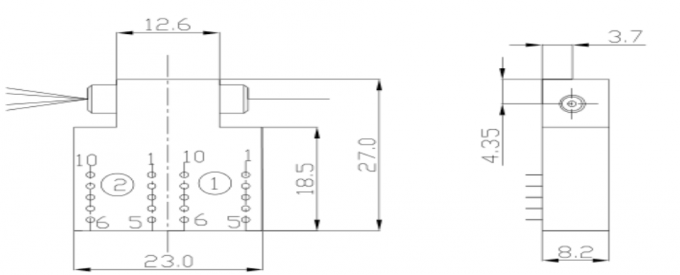

ابعاد


سوئیچ 1x4 نوع T	واحد	نمادین
عملیات طول موج	nm	850nm یا 1310/1490/1550nm
ضایعات ورودی 1	دی بی	<0.8
از دست دادن وابسته به طول موج	دی بی	<0.2
از دست دادن وابسته به قطب بندی	دی بی	<0.2
بازده از دست دادن	دی بی	SM: >55 MM: >40
گفتار متقاطع	دی بی	SM: >55 MM: >40
زمان تغییر	ms	معمولاً:10
تکرار	دی بی	<±0.02
دوام	چرخه ها	>10 میلیون
نوع تغییر		قفل کردن / غیر قفل کردن
کنترل قدرت نوری	mW	<500mW
ولتاژ کار	VDC	3 ولت یا 5 ولت
دمای کار	°C	-5~+70
دمای ذخیره سازی	°C	-40~+85
نوع فیبر	/	فیبر SM/MM
ابعاد بسته	mm	27L x 23W x 8.2H

اطلاعات سفارش

نوع

طول موج

مدل کنترل

ولتاژ

قدرت

نوع فیبر

قطر فیبر

طول فیبر

کانکتور

14T=1x4

780=780nm

980=980nm

850=850nm

1310=1310nm

1550=1550nm

13/15=1310/1550nm

S= مشخص کنید

L=پوشیدن

N = غیر قفل

3=3V

5=5 ولت

05=500mW

01=1W

02=2W

05=5W

10=10W

S= مشخص کنید

SM=SMF-28

M5= MM 50/125

M6=MM 62.5/125

S= مشخص کنید

25=250um

09=900um

S= مشخص کنید

05=0.5m

10=1m

15=1.5m

S= مشخص کنید

00=هیچ

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

STP=ST/UPC

STA=ST/APC

LP=LC/UPC

LA=LC/APC

S= مشخص کنید

سوال1:ميشه يه سفارش نمونه داشته باشم؟ مقدار سفارش شما چيه؟

A1: سفارش نمونه برای آزمایش و بررسی کیفیت خوش آمدید.MOQ، نمونه 1pcs در دسترس است.همچنین نمونه های مخلوط قابل قبول است.

سوال2: زمان تحویل چقدر است؟

A2: زمان تحویل عادی حدود یک هفته است.برای مقدار بزرگ و محصولات خاص لطفا زمان تحویل را با نماینده فروش ما بررسی کنید.اما ما براي بعضي از محصولات ذخيره داريممی تونم 1-3 روز بعد از دریافت پرداخت بفرستم.

سوال سوم:شرايط پرداخت چيست؟

A3: مدت پرداخت: T / T، Paypal،وسترن يونينپرداخت نقدی، علی بابا و غیره

Q4: زمان گارانتی شما چیست؟
A4: 3 سال گارانتی.

Q5: آیا می توانم از لوگو، برچسب و بسته خود استفاده کنم؟
A5: بله، ما می توانیم خدمات OEM را ارائه دهیم که با توجه به الزامات شما، برچسب محصولات، لوگو، PN، SN، بسته بندی را طراحی کنید.
