| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-1x1-MOS100x |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |

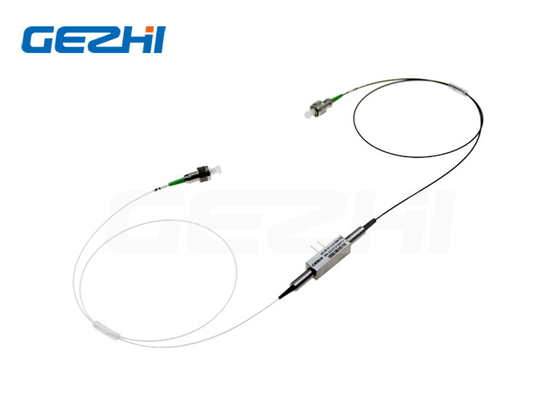

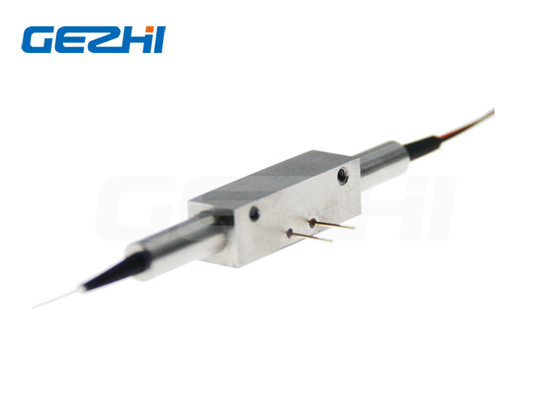

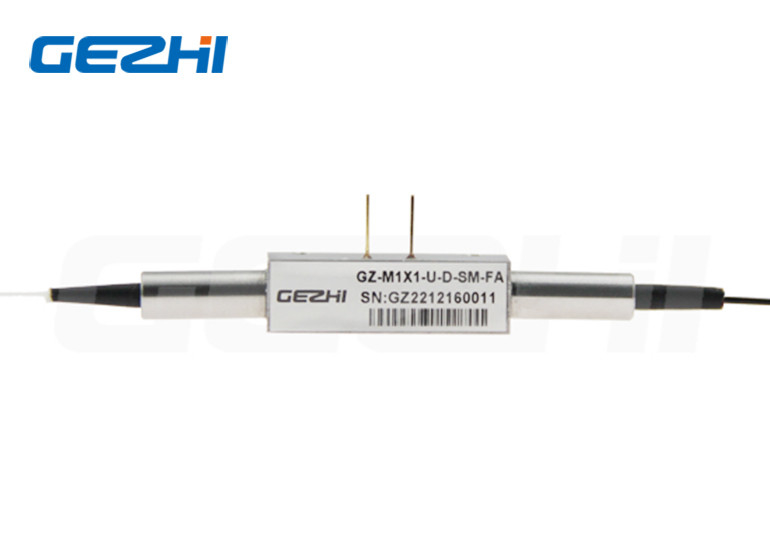

نمای کلی محصول سوئیچ نوری مغناطیسی 1x1
سوئیچ نوری مغناطیسی 1X1 برای نظارت بر سیستم
یک سوئیچ نوری مغناطیسی، شامل: تعدادی از اجزای نوری که به ترتیب در امتداد مسیر نور قرار گرفته اند، شامل: یک فیبر نوری کولیماتور منفرد، یک کریستال نوری دوشکست، یک مجموعه صفحه نیمه موج اول، یک مجموعه چرخش پلاریزاسیون، یک صفحه نیمه موج دوم مونتاژ، یک کریستال نوری دوشکاف دوم، و یک کولیماتور فیبر نوری دوگانه.
ویژگی ها و کاربردهایسوئیچ نوری مغناطیسی 1x1
|
امکانات * سرعت سوئیچینگ بالا * دوام بهتر * قابلیت اطمینان بالا * درایو ولتاژ پایین * قفل بدون خرابی |
برنامه های کاربردی *مسدود کردن کانال نوری *افزودن/ رها کردن قابل تنظیم * نظارت سیستم، تست و اندازه گیری * سیستم سنجش فیبر نوری |
مشخصات ازسوئیچ نوری مغناطیسی 1x1
| مولفه های | واحد | 1×1 |
| محدوده طول موج | نانومتر | 1520 تا 1580 |
| طول موج تست | نانومتر | 1550 |
| از دست دادن درج1،2 | دسی بل | 0.8 |
| برگشت ضرر | دسی بل | ≥50 |
| متقاطع | دسی بل | ≥20 |
| PDL | دسی بل | ≤0.2 |
| تکرارپذیری | دسی بل | ≤± 0.01 |
| ولتاژ بهره برداری | V | 2.5 |
| ماندگاری | چرخه ها | ≥ 30 میلیارد |
| زمان تعویض | μs | ≤100 |
| نوع سوئیچینگ | n/a | چفت کردن |
| توان نوری | میلی وات | ≤500 |
| دمای عملیاتی | ℃ | –5~ 70+ |
| دمای ذخیره سازی | ℃ | -40 ~ +85 |
| رطوبت نسبی | % | 5 تا 95 |
| نوع فیبر | G657A1 | |
| بعد، ابعاد، اندازه | میلی متر | (L )18x(W)7.3x(H)6 |
مسیر نوری و برق ازسوئیچ نوری مغناطیسی 1x1
دو جهته
یک طرفه
برقی
| پارامتر | واحد | |
| ولتاژ محرک | V | 10±2.5٪ |
| درایو جریان | mA | 30±160٪ |
| مدت زمان نبض | μs | 200 تا 400 |
| سیلآمنمترFrمعادله | هرتز | <800 |
| تایپ کنید | نوع فیبر | ولتاژ بهره برداری | طول موج تست | نوع لوله | طول فیبر | رابط |
|
1X1B: دو جهته 1X1U: یک طرفه |
اس ام: SM, 9/125 ایکس: دیگران
|
2.5: 2.5V
|
1550: 1550 نانومتر ایکس: دیگران |
25: 250 میلی متر 90: 900 میلی متر ایکس: دیگران
|
05: 0.5 متر±5 سانتی متر 10: 1.0 متر±5 سانتی متر 15: 1.5 متر±5 سانتی متر ایکس: دیگران |
OO:هیچ یک FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:LC/APC ایکس:دیگران |
ویدیو
|
|
