| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-MxN-MOS100x |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |

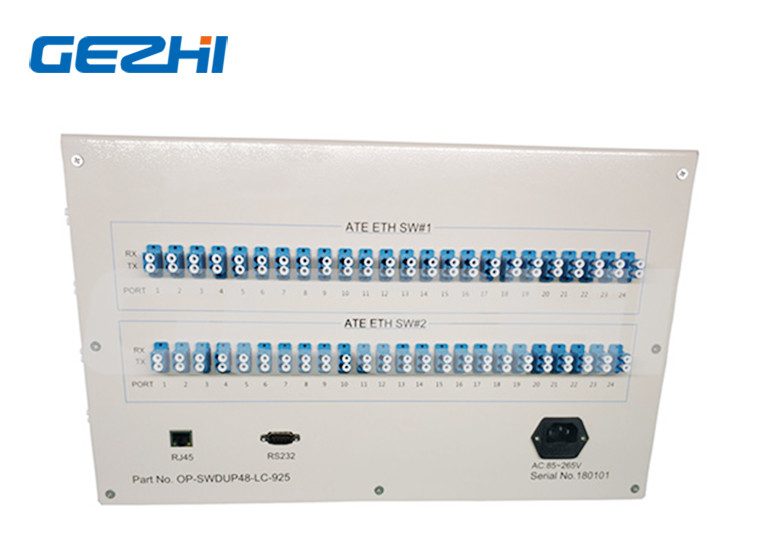

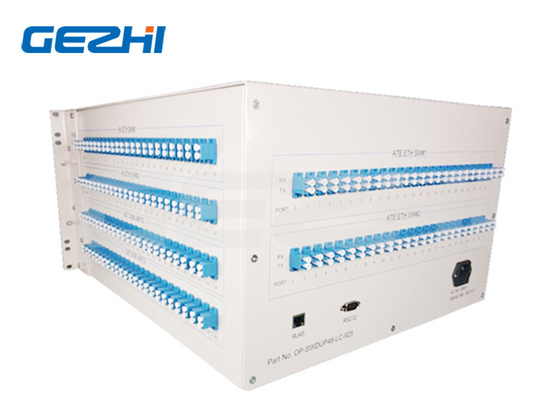

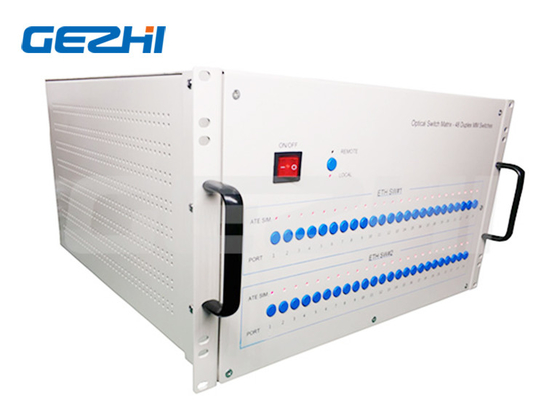

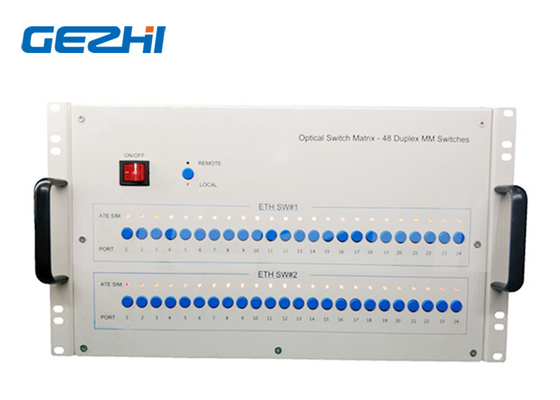

بررسی اجمالی محصول از48*رک مانت سوئیچ نوری ماتریسی
ماتریس سوئیچ نوری 48*2x4 برای نگهداری سیستم
48 عدد رک مانت سوئیچ نوری 2x4 (D1x2).
این سوئیچ نوری نوعی دستگاه کنترل مسیر نور است.یک مسیر نور را کنترل می کند و مسیر نور را تبدیل می کند.48-D1X2-U شامل 48 قطعه از ترکیب مسیر نور سوئیچ همزمان 2x4 از سوئیچ مکانیکی نوری، سوئیچ کنترل مسیر نور سوئیچ نوری می تواند 48 دکمه روی کنترل پانل باشد، همچنین می تواند از طریق حالت ارتباطی پورت سریال RS - 232 برد کوتاه باشد. یا از راه دور RJ45 ارتباط اترنت با ارسال یک برنامه کنترل فرمان کنترل مسیر نور سوئیچ، وضعیت تجهیزات مسیر نور توسط چراغ سبز و چراغ قرمز نشان می دهد مسیر نور.
ما می توانیم طول موج سفارشی، کانال پیکربندی، نوع فیبر، نوع اتصال و غیره را تولید کنیم.
ویژگی ها و کاربردهای48*سوئیچ نوری ماتریس 2x4Rackmount
امکانات
SerialNet، قابلیت اطمینان بالا، پایداری بالا
صفحه نمایش LED.صفحه نمایش بصری، عملکرد راحت
سیگنال انتقال شفافپایداری و قابلیت اطمینان بالا
کانال و فاصله زمانی اسکن خودکار را می توان تنظیم کرد
کنترل RS232 و مدیریت از راه دور اترنت RJ45
برنامه های کاربردی
FITL
اندازه گیری خودکار
مانیتورینگ از راه دور شبکه نوری
سیستم نظارت و نگهداری کابل
مشخصات از48*سوئیچ نوری ماتریس 2x4Rackmount
| پارامتر | واحد | 48*2*4 |
| محدوده طول موج | نانومتر | 1260 ~ 1650 یا سفارشی |
| تست طول موج | نانومتر | 1310/1550 یا سفارشی |
| از دست دادن درج (حداکثر) | دسی بل | ≤1.5 |
| برگشت ضرر | دسی بل | SM ≥ 50 |
| متقاطع | دسی بل | ≤-55 |
| PDL | دسی بل | ≤0.05 |
| WDL | دسی بل | ≤0.25 |
| TDL | دسی بل | ≤0.20 |
| تکرارپذیری | دسی بل | ≤0.02 |
| زمان تعویض | ام‌اس | ≤10 (کانال مجاور) |
| توان نوری | میلی وات | ≤500 |
| نوع فیبر | ام | 9/125 |
| رابط | / | FC، SC، LC، ST، SMA یا سفارشی |
| مانیتور پورت | / | RJ45 و RS232 یا سفارشی |
| منبع تغذیه کار (Plug Type) | V | AC:220V (50/60Hz) یا DC:36V~72V |
| دمای عملیاتی | ℃ | -10~60 |
| دمای ذخیره سازی | ℃ | -40~+85 |
| ابعاد نصب قفسه | میلی متر | 6U: 483x500x267mm |
مجموعه دستورالعمل ازرک مانت سوئیچ نوری ماتریسی
| نام | دستورالعمل ها | توصیف کردن |
| کانال سوئیچ نوری را تنظیم کنید |
ارسال: |
کانال سوئیچ نوری 01 را روی ON قرار دهید ، با موفقیت بازگشت. |
| بازگشت 1: |
||
| ارسال: |
کانال سوئیچ نوری 01 را روی OFF تنظیم کنید ، با موفقیت بازگشت. |
|
| بازگشت 1: |
||
| ارسال: |
کانال سوئیچ نوری 48 را روی ON قرار دهید ، با موفقیت بازگشت. |
|
| بازگشت 1: |
||
| ارسال: |
48 کانال سوئیچ نوری را در حالت OFF تنظیم کنید، با موفقیت بازگشت. |
|
| بازگشت 1: |
||
| ارسال: |
تمام کانال سوئیچ نوری را روی روشن تنظیم کنید، با موفقیت بازگشت. | |
| بازگشت 1: |
||
| ارسال: |
تمام کانال سوئیچ نوری را روی OFF تنظیم کنید، با موفقیت برگشت. | |
| بازگشت 1: |
||
| پرس و جو کانال سوئیچ نوری | ارسال: |
جستجوی کانال سوئیچ نوری، با موفقیت بازگشت. 111111111111111: آیا حالت سوئیچ تمام نوری است (0: ON، 1: OFF). |
| برگشت: |
||
|
IP را تنظیم کنید آدرس |
ارسال: | آدرس IP را روی 192.168.1.100 تنظیم کنید، با موفقیت بازگردانده شد. |
| برگشت: |
||
| آدرس IP را جستجو کنید | ارسال: |
آدرس IP را جستجو کنید، با موفقیت بازگردانده شد 192.168.1.100: آدرس IP به 192.168.1.100 |
| برگشت: | ||
| شماره پورت را تنظیم کنید | ارسال: |
شماره پورت را روی 5000 تنظیم کنید، موفقیت برگشت |
| برگشت: |
||
| شماره پورت را پرس و جو کنید | ارسال: |
شماره پورت را پرس و جو کنید، با موفقیت بازگردانده شد 5000: شماره پورت به 5000 |
| برگشت: |
||
| Subnet Mask را تنظیم کنید | ارسال: |
ماسک زیر شبکه را روی 255.255.255.0 تنظیم کنید، بازگشت با موفقیت |
| برگشت: |
||
| Query Subnet Mask | ارسال: | ماسک زیر شبکه را جستجو کنید، با موفقیت 255. 255. 255.0:subnet mask به 255. 255.255.0 برگردانده شد |
| برگشت: | ||
| Default Gateway را تنظیم کنید | ارسال: |
راه اندازی دروازه پیش فرض به 192.168.1.1، بازگشت با موفقیت |
| برگشت: |
||
|
Query Default Gateway |
ارسال: |
درگاه پیش فرض را جستجو کنید، با موفقیت بازگردانده شد 192.168.1.1: دروازه پیش فرض به 192.168.1.1
|
| برگشت: | ||
| نرخ Baud را تنظیم کنید | ارسال: |
نرخ باود را روی 9600 تنظیم کنید، با موفقیت برگشت |
| برگشت: |
||
| نرخ باود را پرس و جو کنید | ارسال: |
نرخ باود را جستجو کنید، با موفقیت 9600 برگردانده شد: نرخ باود به 9600
|
|
برگشت:
|
||
| دستگاه راه اندازی مجدد می شود | ارسال: |
راه اندازی دستگاه ریستارت می شود، با موفقیت بازگشت |
| برگشت: |
||
| پرس و جو اطلاعات دستگاه | ارسال: |
اطلاعات دستگاه را استعلام کنید ، با موفقیت بازگشت؛ مدل:48-2X4-U محدوده طول موج: 1260 تا 1650 نانومتر نوع فیبر: SM,9/125um رابط: LC/UPC منبع تغذیه کار : AC: 85 ~ 265 ولت |
| برگشت: | ||
| نسخه پرس و جو | ارسال: |
نسخه را استعلام کنید، با موفقیت بازگشت نسخه سخت افزاری: V1.0.1 نرم افزار: V1.0.1 |
| برگشت: |
| OSW | حالت | طول موج | بسته | نوع فیبر | قطر فیبر | رابط |
|
48*2*4 S=Specity |
S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 85/13=850/1300 13/15=1310/1550nm S=مشخص کنید |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=مشخص کنید |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=مشخص کنید |
AC=Single 85~265V DC=تک 36~72V AA=دوگانه 85~265V DD=دوگانه 36~72V AD=AC85~265V+DC36~75V |
00 = هیچ FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=مشخص کنید |
ویدیو
|
|
