| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-MxN-MOS200x |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |

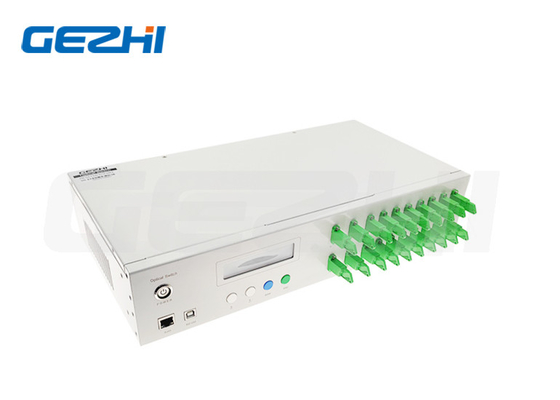

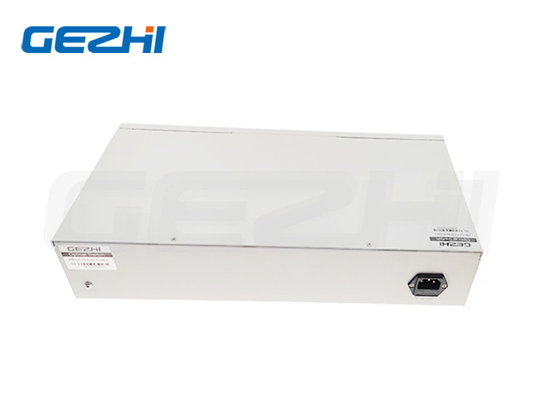

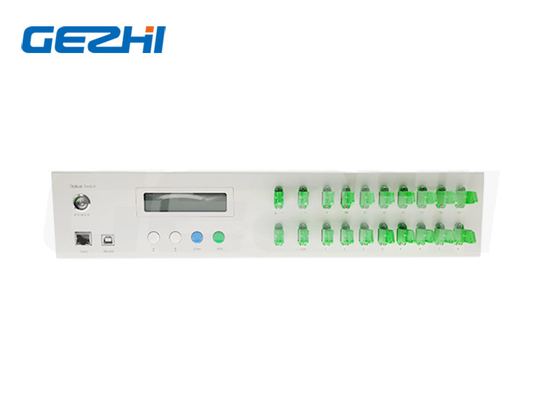

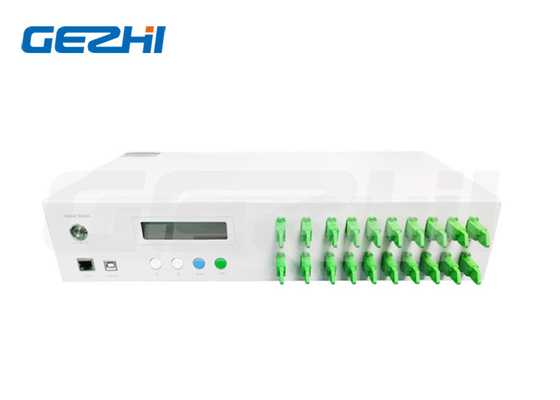

بررسی اجمالی محصول رک مانت سوئیچ نوری ماتریکس
سوئیچ اپتیکال ماتریس MxN با ثبات بالا برای شبکه نوری
رک مانت سوئیچ نوری ماتریسی
سوئیچ‌های نوری ماتریسی، سوئیچ‌های ماتریسی تمام نوری با کارایی بالا و کاملاً غیرمسدود هستند و با تعداد پورت‌های 4x4 تا 128x128 در دسترس هستند.در چالش برانگیزترین کاربردهای دفاعی و میدانی که در طیف گسترده ای از کاربردهای تجاری توسط سازندگان عمده تجهیزات شبکه اثبات شده است، آنها برای برآورده کردن بالاترین عملکرد، نیازهای امنیتی و قابلیت اطمینان برنامه های کاربردی حیاتی با تلفات نوری کم، طراحی شده اند. برق مورد نیاز و سرعت سوئیچینگ سریع
طول موج سفارشی، نوع فیبر، ورودی و کانال خروجی می تواند در دسترس باشد.
GEZHI Photonics طیف کاملی از سوئیچ های نوری ماتریس مانند 2x8، 2x16، 2x64، 4x4، 4x16، 4x32، 8x8، 8x16، 16x16، 20x20......128x128 سوئیچ نوری و غیره را تولید می کند.
ویژگی ها و کاربردهای سوئیچ نوری ماتریسRackmount
امکانات
*SerialNet، قابلیت اطمینان بالا، پایداری بالا
*پنل نمایش LEDصفحه نمایش بصری، عملکرد راحت
* سیگنال انتقال شفاف.پایداری و قابلیت اطمینان بالا
* کانال و فاصله زمانی اسکن خودکار را می توان تنظیم کرد
*کنترل RS232 و مدیریت از راه دور اترنت RJ45
برنامه های کاربردی
*FITL
* اندازه گیری خودکار
*سیستم نظارت و نگهداری کابل مانیتورینگ از راه دور شبکه نوری
مشخصات سوئیچ نوری ماتریسیRackmount
| پارامتر | واحد | 2x4 | 2x8 | 2x12 | 2×16 | 2x24 | 2x32 | 2x64 | 4x4 | 8*8 | 16*16 |
| محدوده طول موج | نانومتر | 1260 تا 1650 | |||||||||
| تست طول موج | نانومتر | 1310/1550 | |||||||||
| از دست دادن درج | دسی بل | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.5 |
| برگشت ضرر | دسی بل | SM ≥ 50 | |||||||||
| متقاطع | دسی بل | ≤-55 | |||||||||
| PDL | دسی بل | ≤0.05 | |||||||||
| WDL | دسی بل | ≤0.25 | |||||||||
| TDL | دسی بل | ≤0.25 | |||||||||
| تکرارپذیری | دسی بل | ≤0.02 | |||||||||
| طول عمر | بار | > 107 | |||||||||
| زمان تعویض | ام‌اس | ≤8 (کانال مجاور) | |||||||||
| توان نوری | میلی وات | ≤500 | |||||||||
| رابط | / | FC، SC، LC، ST، SMA یا سفارشی | |||||||||
| مانیتور پورت | / | RJ45، RS232 | |||||||||
| منبع تغذیه کار (Plug Type) | V | AC:220V (50/60Hz) یا DC:36V~72V | |||||||||
| دمای عملیاتی | ℃ | -10~60 | |||||||||
| دمای ذخیره سازی | ℃ | -40~+85 | |||||||||
| Rackmount | میلی متر | پایه رک 19 اینچی 1U، 2U، 3U یا 4U | |||||||||
نقشه طرح رک مانت سوئیچ نوری ماتریسی
| OSW | حالت | طول موج | بسته | نوع فیبر | قطر فیبر | رابط |
|
2x4 2x8 2x64 4×16 16*16 20*20 S=Specity |
S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 85/13=850/1300 13/15=1310/1550nm 460 نانومتر 780 نانومتر 980 نانومتر S=مشخص کنید |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=مشخص کنید |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=مشخص کنید |
AC=Single 85~265V DC=تک 36~72V AA=دوگانه 85~265V DD=دوگانه 36~72V AD=AC85~265V+DC36~75V |
00 = هیچ FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=مشخص کنید |
ویدیو
|
|
