| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-MxN-MOS100x |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |

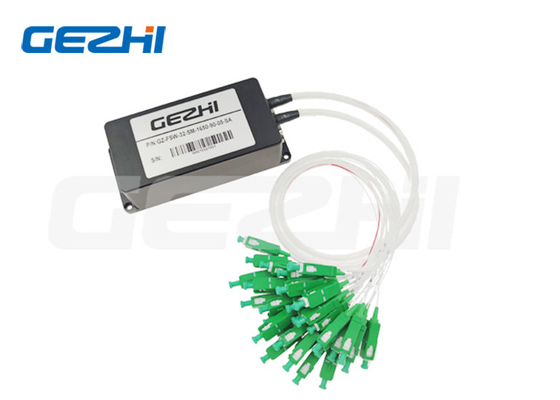

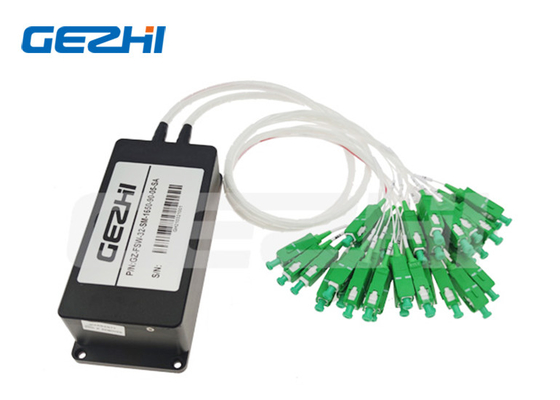

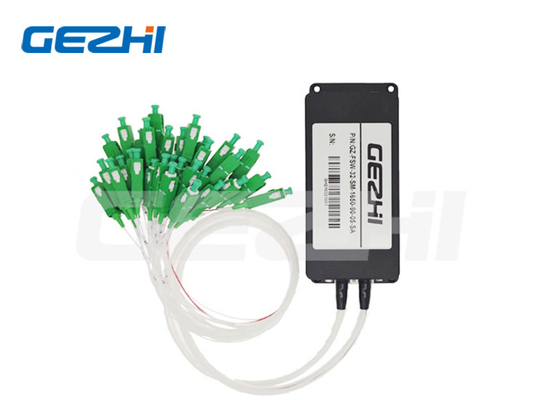

نمای کلی محصول سوئیچ نوری ماتریس MxN
سوئیچ نوری ماتریسی 2x16 3x16 4x4 4x16 8x8 برای نظارت بر سیستم
سوئیچ نوری ماتریسی
سوئیچ‌های فیبر نوری Matrix MXN امکان اتصال همزمان بین ورودی‌های M و فیبرهای خروجی N را در یک پیکربندی کاملاً غیر مسدود کننده، تمام نوری و اتصال متقاطع فراهم می‌کنند.سوئیچ‌های ماتریس نوری GEZHI MxN برای اضافه کردن افزونگی به یک شبکه نوری یا اشتراک‌گذاری منابع در برنامه‌های آزمایش و اندازه‌گیری مفید هستند.این سوئیچ فیبر نوری ماتریسی در هر اندازه MxN تا 128x128 موجود است.
این سوئیچ فیبر نوری ماتریس توسط GEZHI Photonics Co.,Ltd توسعه یافته است.سوئیچ فیبر نوری ماتریکس با سوئیچ فیبر نوری پرسرعت و با کارایی بالا به هر تعداد فیبر ورودی M اجازه می دهد تا به هر تعداد فیبر خروجی N به صورت کاملاً غیر مسدود کننده متصل شوند.دارای کانال سفارشی MxN به عنوان سوئیچ فیبر نوری ماتریس 2x16، 3x16، 4x4، 4x16، 8x8، 16x16، 18x18، 32x32 در هر اندازه تا 128x128 کانال ماتریکس.
ویژگی ها و کاربردهای سوئیچ نوری ماتریس MxN
|
امکانات
|
برنامه های کاربردی
|
مشخصات سوئیچ نوری ماتریس MxN
| پارامتر | واحد | 2x4 | 2x8 | 2x12 | 2×16 | 2x24 | 2x32 | 2x64 | 4x4 | 8*8 | 16*16 |
| محدوده طول موج | نانومتر | 1260 تا 1650 | |||||||||
| تست طول موج | نانومتر | 1310/1550 | |||||||||
| از دست دادن درج | دسی بل | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| برگشت ضرر | دسی بل | SM ≥ 50 | |||||||||
| متقاطع | دسی بل | ≤-70 | |||||||||
| PDL | دسی بل | ≤0.05 | |||||||||
| WDL | دسی بل | ≤0.25 | |||||||||
| TDL | دسی بل | ≤0.25 | |||||||||
| تکرارپذیری | دسی بل | ≤0.02 | |||||||||
| طول عمر | بار | > 107 | |||||||||
| زمان تعویض | ام‌اس | ≤8 (کانال مجاور) | |||||||||
| توان نوری | میلی وات | ≤500 | |||||||||
| حالت کنترل | / | TTL یا سفارشی | |||||||||
| دمای عملیاتی | ℃ | -10~+55 | |||||||||
| دمای ذخیره سازی | ℃ | -40~+85 | |||||||||
| نوع ماژول ابعاد | میلی متر |
135 برابر 64x32 |
220 برابر 204x48 |
220 برابر 204x48 |
220 برابر 204x48 |
220 برابر 204x78 |
220 برابر 204x78 |
300x300x120 |
173x 71x20 |
300 برابر 300x80 |
300x300x120 |
طراحی سوئیچ نوری ماتریس 2x32
| OSW | حالت | طول موج | بسته | نوع فیبر | طول فیبر | رابط |
|
2x4 2x32 4x4 4×16 6x36 8*8 16*16 32x32 S=Specity |
S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 85/13=850/1300 13/15=1310/1550nm S=مشخص کنید |
M = ماژول S=مشخص کنید |
M5=50/125 M6=62.5/125 09=9/125 S=مشخص کنید |
05=0.5 متر 10=1.0 متر |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=مشخص کنید |
|
|
