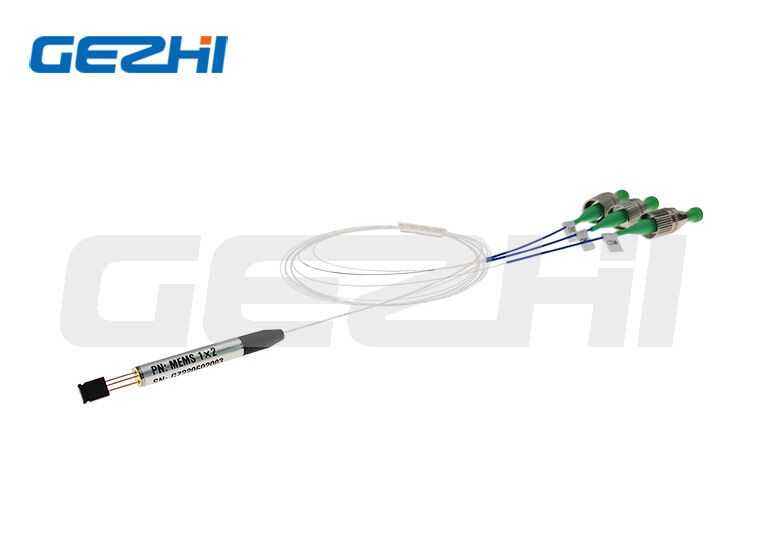

1×N MEMS سوئیچ نوری. یک حالت و چند حالت MEMS سوئیچ نوری فیبر - Gezhi Photonics

1×N MEMS سوئیچ نوری. یک حالت و چند حالت MEMS سوئیچ نوری فیبر - Gezhi Photonics

نام تجاری:	GEZHI or OEM
شماره مدل:	MEMS-D-
مقدار تولیدی:	1 عدد
قیمت:	US$188-US$688
زمان تحویل:	2-3 هفته

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE RoHS,ISO9001

نوع رابط:

FC/SC/LC...

زمان تعویض:

≤8 میلی‌ثانیه

از دست دادن درج:

1×2 ≤0.8dB；3≤N≤8 ≤1.0dB；17≤N≤32 ≤1.5dB；33≤N≤64 ≤1.7dB

ولتاژ کنترل:

≤60 ولت

حداکثر توان نوری:

≤500mW

دمای عملیاتی:

-20℃ ~ +85℃

جزئیات بسته بندی:

جعبه کاغذی

قابلیت ارائه:

2000 عدد در ماه

توضیحات محصول

دستگاه سوئیچ نوری MEMS 1×N با کارایی بالا – نسخه های تک حالته و چند حالته

معرفی محصول

سوئیچ نوری Gezhi Photonics 1×N MEMS یک جزء مینیاتوری سوئیچینگ فیبر MEMS است که برای ارتباطات فیبر، شبکه PON، ابزار دقیق نوری و سیستم های نظارت شبکه طراحی شده است. این سوئیچ نوری MEMS بدون قفل، دو سری تک حالت (حداکثر 1×64 کانال) و چند حالته (حداکثر 1×16 کانال) را ارائه می‌کند که دارای محفظه استوانه‌ای بسیار فشرده، سرعت سوئیچینگ سریع، تلفات درج کم، عملکرد تلفات وابسته به طول موج/حرارت/قطب‌شدن عالی و عمر سوئیچینگ فوق‌العاده طولانی تا 10 میلیارد بار است.

ویژگی های کلیدی

1. ساختار استوانه ای بسیار فشرده	دو مشخصات اندازه: Φ5.5×42mm (N≤7 کانال)، Φ6.0×47mm (8≤N≤64 کانال)، جای کوچک برای ماژول های نوری فشرده
2. زمان سوئیچینگ فوق العاده سریع	زمان سوئیچینگ ≤8 میلی‌ثانیه، تغییر مسیر نوری فوری برای حفاظت شبکه بلادرنگ
3.Low Insertion Loss	طراحی تلفات درجه‌بندی شده برای تعداد کانال‌های مختلف، تنها حالت تکی 1×2 ≤0.8dB افت ورودی
4.Superior Optical Consistency Index	WDL≤0.3dB، TDL≤0.3dB، PDL≤0.1dB، تکرارپذیری ≤±0.05dB، انتقال سیگنال پایدار
5. انزوا و زیان برگشتی بالا	تلفات برگشتی ≥50dB (تک حالت)، تداخل ≥45~50dB، به طور موثر از تداخل سیگنال نوری جلوگیری می کند
6. عمر بسیار طولانی خدمات	دوام ≥10 میلیارد چرخه سوئیچینگ، عملکرد طولانی مدت پایدار
7. سازگاری با محیط عملیاتی گسترده	دمای عملیاتی: -20℃ ~ +85 ℃، دمای ذخیره سازی: -40 ℃ ~ + 85 ℃، رطوبت 5٪ ~ 95٪ RH
8. حالت سوئیچینگ بدون چفت، ولتاژ کنترل ≤60 ولت، حداکثر توان نوری بلبرینگ 500 میلی وات

برنامه های کاربردی

به طور کامل برای ارتباطات نوری و صنایع آزمایش نوری، سناریوهای اصلی:

شبکه دسترسی نوری PON
سوئیچینگ حفاظت خودکار فیبر لینک
ابزار دقیق تست نوری و تجهیزات تست آزمایشگاهی
سیستم مانیتورینگ بلادرنگ شبکه فیبر نوری
مسیریابی سیگنال نوری، توزیع سیگنال نوری چند کاناله

مشخصات عملکرد

سوئیچ نوری 1×N MEMS تک حالته (N ≤ 64)

پارامتر	واحد	شاخص فنی
طول موج عملیاتی	-	باند O (1290~1330nm)، باند L+ (1625~1650nm)
از دست دادن درج	دسی بل	1×2 ≤0.8；3≤N≤8 ≤1.0；17≤N≤32 ≤1.5；33≤N≤64 ≤1.7
WDL	دسی بل	≤0.3
TDL	دسی بل	≤0.3
PDL	دسی بل	≤0.1
ضرر برگشتی	دسی بل	≥50
متقاطع	دسی بل	2≤N≤32≥50；33≤N≤64≥45
تکرارپذیری	دسی بل	≤±0.05
زمان تعویض	ام‌اس	≤8
دوام مکانیکی	بارها	≥10,000,000,000
ولتاژ کنترل	V	≤60
حالت سوئیچینگ	-	بدون قفل
حداکثر توان نوری	میلی وات	≤500
دمای عملیاتی	℃	-20 ~ +85
دمای ذخیره سازی	℃	-40 ~ +85
رطوبت عملیاتی	%RH	5 تا 95
بعد	میلی متر	N≤7: Φ5.5×42；8≤N≤64: Φ6.0×47

سوئیچ نوری 1×N MEMS چند حالته (N ≤ 16)

پارامتر	واحد	شاخص فنی
طول موج عملیاتی	نانومتر	30±850، 30±1310
از دست دادن درج	دسی بل	N≤12 ≤1.0；13≤N≤16 ≤1.2
WDL	دسی بل	≤0.3
TDL	دسی بل	≤0.4
PDL	دسی بل	≤0.2
ضرر برگشتی	دسی بل	≥30
تکرارپذیری	دسی بل	≤±0.05
زمان تعویض	ام‌اس	≤8
دوام مکانیکی	بارها	≥10,000,000,000
ولتاژ کنترل	V	≤60
حالت سوئیچینگ	-	بدون قفل
حداکثر توان نوری	میلی وات	≤500
دمای عملیاتی	℃	-20 ~ +85
دمای ذخیره سازی	℃	-40 ~ +85
رطوبت عملیاتی	%RH	5 تا 95
بعد	میلی متر	N≤7: Φ5.5×42；8≤N≤16: Φ6.0×47

مسیر نوری و ابعاد مکانیکی

1×N MEMS سوئیچ نوری. یک حالت و چند حالت MEMS سوئیچ نوری فیبر - Gezhi Photonics 0

مسیر نوری: ورودی تک فیبر پورت مشترک (COM)، سوئیچ به هر یک از N کانال خروجی
اندازه مسکن
- اندازه کوچک (N≤7): Φ5.5×42mm، پین کنترل 3Pin: Pin1=GND، Pin2=X، Pin3
- اندازه بزرگ (8≤N≤64): Φ6.0×47mm، پین کنترل 5Pin: Pin1=GND، Pin2=X، Pin3=Y
پوسته فلزی استوانه ای، فیبر دم خروجی، سازگار با اتصالات فیبر مختلف

اطلاعات سفارش و کد مدل

قالب کد مدل: MEMS-D-[کانال]-[طول موج]-[نوع فیبر]-[قطر فیبر]-[طول فیبر]-[کانکتور]

کد کانال:	02=1×2، 04=1×4، 08=1×8، 16=1×16
کد طول موج:	85=850nm، 13=1310nm، 14=1490nm، 15=1550nm، 1625=1625nm، 1650=1650nm، 13/15=دوگانه 1310/1550nm
نوع فیبر:	5=50/125μm، 6=62.5/125μm، 9=9/125μm، X=فیبر سفارشی
قطر فیبر:	پوشش 25=250μm، X=سفارشی
طول فیبر:	05=0.5 متر، 10=1.0 متر، X=طول سفارشی
رابط:	00=هیچ، FP=FC/PC، FA=FC/APC، SP=SC/PC، SA=SC/APC، LP=LC/PC، LA=LC/APC

مثال: MEMS-D-16-15-9-25-10-LA → 1×16 تک حالت 1550 نانومتر، فیبر 9/125، پوشش 250 میکرومتر، فیبر 1 متر، اتصال LC/APC

سوالات متداول

Q1: سوئیچ نوری 1×N MEMS برای چه استفاده می شود؟

پاسخ: سوئیچ فیبر MEMS 1×N ما عمدتاً برای دسترسی به شبکه PON، حفاظت از پیوند فیبر، ابزارهای تست نوری و نظارت بر شبکه فیبر، برای تحقق سوئیچینگ مسیریابی خودکار سیگنال های نوری چند کاناله استفاده می شود.

Q2: حداکثر کانال سوئیچ نوری MEMS تک حالته شما چقدر است؟

A: نسخه تک حالت تا کانال 1×64 را پشتیبانی می کند. نسخه چند حالته حداکثر 1 × 16 کانال.

Q3: آیا این سوئیچ نوری MEMS از نوع چفت کننده یا غیر چفت کننده است؟

A: تمام سری های MEMS-D ما حالت سوئیچینگ بدون چفت، ولتاژ کنترل ≤60V را اتخاذ می کنند.

Q4: چند بار می توان سوئیچ نوری MEMS را تغییر داد؟

A: دوام مکانیکی به ≥10 میلیارد چرخه سوئیچینگ می رسد، عمر طولانی برای استفاده مداوم صنعتی.

Q5: چه اتصال دهنده های فیبری را می توان سفارشی کرد؟

A: پشتیبانی از اتصالات FC، SC، LC PC/APC، فیبر بدون کانکتور نیز اختیاری است.

سازنده: Gezhi Photonics Co.,Ltd

تامین کننده حرفه ای سوئیچ نوری MEMS، کوپلر فیبر، اجزای غیرفعال نوری برای صنعت ارتباطات فیبر جهانی. مشخصات سفارشی، خدمات OEM و ODM در دسترس است. وب سایت رسمی:www.gezhiphotonics.com
