ماتریس سوئیچ نوری Gezhi MEMS MxN از طراحی تراشه MEMS سیلیکونی یکپارچه، پشتیبانی از انتقال سیگنال نوری دو طرفه، قابل تنظیم به عنوان ساختار مسیریابی سیگنال M×N یا N×M استفاده می کند. مشخصات کانال از mini 4×4 تا ماتریس 256×256 در مقیاس بزرگ، مدار درایو سازگار با CMOS/TTL داخلی، هر کانال نوری به طور مستقل قابل کنترل است.

سوئیچ ماتریس فیبر MEMS تست های دقیق قابلیت اطمینان طولانی مدت را انجام می دهد که به طور گسترده در ارتباطات راه دور، هوافضا، اندازه گیری خودکار فیبر، FTTH، نظارت بر کابل نوری از راه دور و دیگر سناریوهای ارتباط نوری با تقاضای بالا استفاده می شود.

• سیستم کنترل پایدار SerialNet، پایداری طولانی مدت و قابلیت اطمینان فوق العاده بالا

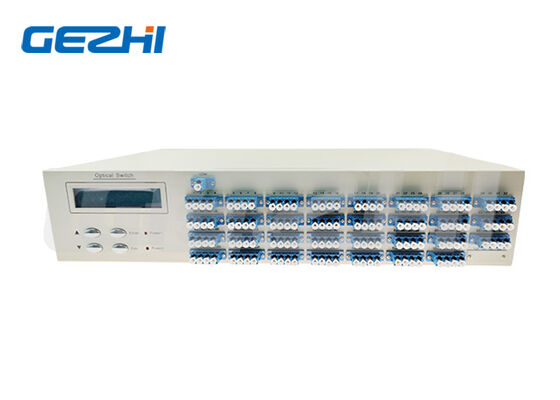

• پنل جلویی LCD داخلی با نمایش داده های بصری در زمان واقعی، عملکرد دکمه های فیزیکی
• انتقال سیگنال نوری شفاف کامل، از دست دادن وابسته به طول موج کم
• پشتیبانی از اسکن خودکار کانال، فاصله اسکن قابل تنظیم و محدوده شروع/پایان کانال

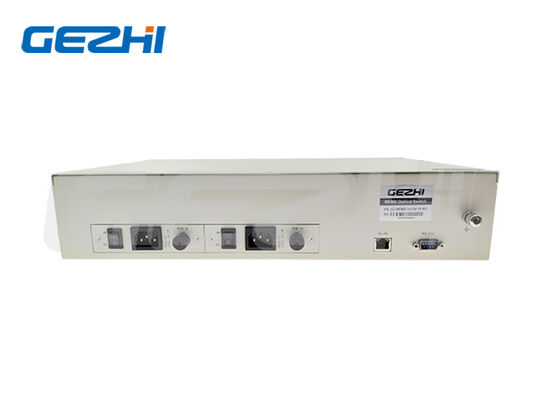

• رابط های کنترل دوگانه: پورت سریال RS232 + مدیریت شبکه از راه دور اترنت RJ45
• کلیدهای پانل قفل شونده و عملکرد قفل کانال برای جلوگیری از عملکرد نادرست
• دامنه وسیع دما و رطوبت عملیاتی، سازگاری درجه صنعتی

• اتصال فیبر: FC، SC، LC، ST، SMA یا سفارشی
• پورت ارتباطی: RJ45 + RS232، رابط سفارشی موجود است
• منبع تغذیه: AC 220V (50/60Hz) / DC 36V~72V; دو AC/DC اختیاری است
• دمای عملیاتی: -10℃ ~ +60℃
• دمای ذخیره سازی: -40℃ ~ +85℃
• رطوبت کاری: 5% تا 95% غیر متراکم
• اندازه رک: 1U (483×230×44.5 میلی متر، ≤16 کانال)، 2U (483×230×89 میلی متر، ≤32 کانال)، 3U/4U / رک سفارشی

• نرخ Baud اختیاری: 1200، 2400، 4800، 9600، 19200، 57600، 115200 (پیش‌فرض 19200)
• پروتکل کنترل: مجموعه دستورات سریال سفارشی، شروع با <، پایان با >، کد دستوری بزرگ
• روش‌های کنترل: عملکرد دکمه‌های LCD محلی، کنترل سریال RS232، نظارت از راه دور اترنت RJ45

• تست شبکه دسترسی فیبر نوری FTTH / FITL
• سیستم اندازه گیری خودکار فیبر نوری
• نظارت بر زمان واقعی از راه دور شبکه نوری
• سیستم نظارت و نگهداری آنلاین کابل نوری
• تحقیق و آزمایش تولید تجهیزات مخابراتی
• سوئیچینگ لینک ارتباط نوری هوافضا
• مسیریابی سیگنال نوری چند کاناله مرکز داده
• سوئیچینگ سیگنال چند مسیره ابزار نوری

فرمت کد سفارش:MEMS-MxN-X-XX-X-XX-XX-XX-XX

• مقیاس ماتریس MxN: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /سفارشی
• حالت فیبر: S=Single Mode (SM)، M=Multi Mode (MM)
• طول موج: 85 = 850 نانومتر، 13 = 1310 نانومتر، 15 = 1550 نانومتر، طول موج دوگانه 85/13 و غیره.
• بسته رک: 1U/2U/3U/4U/سفارشی
• مشخصات هسته فیبر: M5=50/125، M6=62.5/125، S9=9/125
• منبع تغذیه: AC تک، DC تک، دو AC، دو DC، AC + DC هیبریدی
• اتصال فیبر: FC/UPC، FC/APC، SC/UPC، SC/APC، LC/UPC، LC/APC، بدون اتصال

• پوشش ماتریس بزرگ تا 256×256، پشتیبانی از اندازه چند کاناله سفارشی
• تلفات درج بسیار کم، تداخل با ایزوله بالا، عملکرد انتقال نوری عالی
• انتقال سیگنال دو طرفه، سوئیچینگ طرح بندی انعطاف پذیر M×N/N×M
• کنترل از راه دور دوگانه RS232+Ethernet، پشتیبانی از نظارت بدون مراقبت از راه دور
• طراحی صنعتی روی قفسه، کابینت استاندارد 19 اینچی سازگار
• 10 میلیارد بار طول عمر سوئیچینگ، عملکرد مداوم طولانی مدت پایدار
• عملیات بصری LCD محلی + کنترل دوگانه نرم افزار از راه دور، اشکال زدایی راحت
• خدمات سفارشی کامل: طول موج، رابط، اندازه قفسه، منبع تغذیه، رابط

A: مدل های استاندارد شامل 4×4، 8×8، 16×16، 24×24، 32×32، 64×64، 128×128، حداکثر تا 256×256 ماتریس، مشخصات کانال سفارشی موجود است.

A: سه حالت کنترل: 1. عملکرد دکمه فیزیکی LCD محلی. 2. پورت سریال RS232 کنترل کامپیوتر بالایی; 3. مدیریت شبکه از راه دور اترنت RJ45.

ج: بله. آرایه سوئیچ نوری MEMS داخلی از انتقال نوری دو طرفه پشتیبانی می کند، می تواند در صورت نیاز به عنوان ماتریس M×N یا N×M استفاده شود.

A: دوام سوئیچینگ به ≥10 میلیارد بار می رسد، مناسب برای سناریوهای تست اسکن خودکار مداوم طولانی مدت.

A: پشتیبانی از دستورات قفل کلید از راه دور و قفل کانال از طریق پورت سریال، پس از قفل کردن، پانل جلویی نمی تواند کانال ها را به صورت دستی تغییر دهد.
