| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-2x2B-13/15 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |
نمای کلی سوئیچ نوری 2x2B

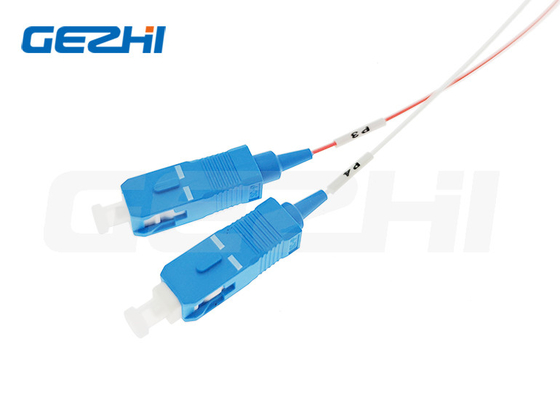

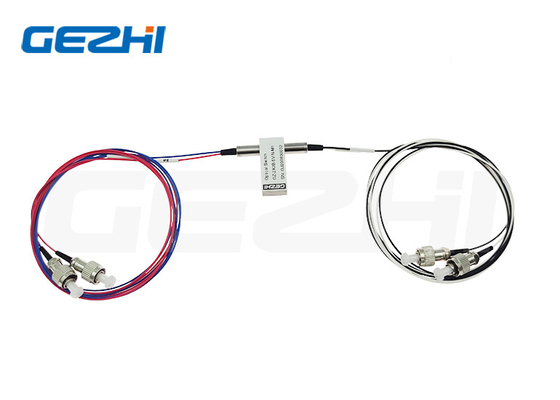

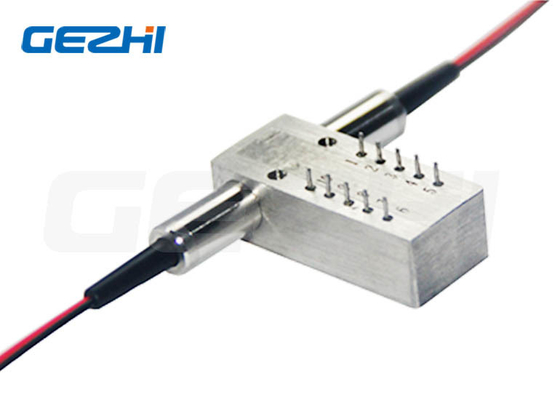

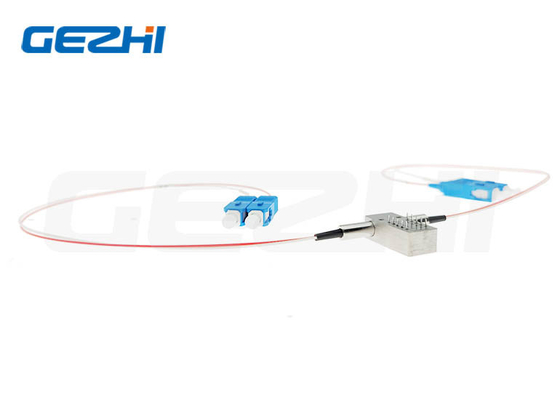

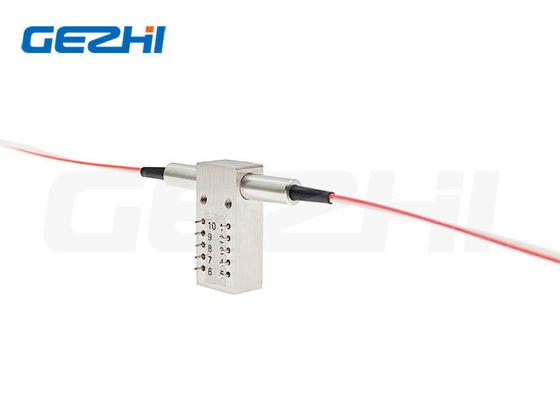

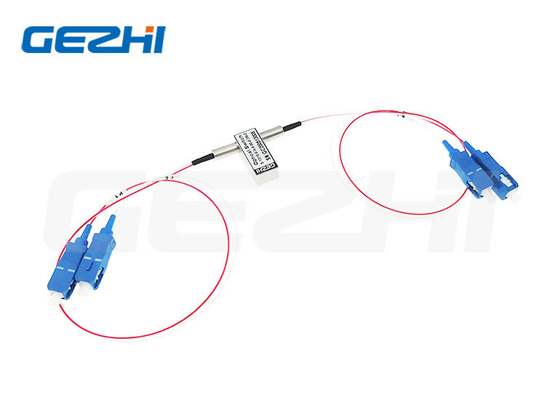

کلیدهای اپتیکال مکانیکی اپتومکانیکی بای پس کانالهای 2×2 با پایداری بالا
سوئیچ نوری مکانیکی 2X2B
سوئیچ فیبر نوری دو جهته Opto-Mechanical 2x2B کانال های نوری را با هدایت 2 سیگنال نوری ورودی به 2 فیبر خروجی متصل می کند.این با استفاده از یک پیکربندی مکانیکی نوری به دست می آید و از طریق یک سیگنال کنترل الکتریکی فعال می شود.این سوئیچ دارای حسگرهای موقعیت الکتریکی یکپارچه است. بر اساس فناوری فیلتر لایه نازک که روشی قوی برای تغییر وصله نور ارائه می‌کند، این سری از محصولات دارای پیکربندی پلت فرم ساده‌شده‌ای هستند که قابلیت اطمینان بالا و هزینه تولید پایین را ارائه می‌دهند.این طراحی جدید به طور قابل توجهی حساسیت موقعیت قطعه متحرک را کاهش می‌دهد و پایداری بی‌سابقه بالا و همچنین هزینه کم بی‌نظیر را ارائه می‌دهد.
ویژگی ها و کاربردهای سوئیچ نوری 2x2B
|
امکانات از دست دادن درج کم |
برنامه های کاربردی سوئیچینگ شبکه نظارت بر سیستم مسدود کردن کانال یکپارچه سازی ماژول و سیستم شبکه متروپولیتن حفاظت و بازیابی شبکه |
مشخصات از2x2Bسوئیچ نوری
| مولفه های | واحد | GZ-FSW-2×2B | |
| محدوده طول موج | نانومتر | 850±40/1300±40 | 1260 تا 1650 |
| طول موج عملیاتی | نانومتر | 850/1300 | 1310/1550 |
| از دست دادن درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.6 حداکثر: 0.8 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | ≤0.05 | |
| WDL | دسی بل | ≤0.25 | |
| TDL | دسی بل | ≤0.25 | |
| تکرارپذیری | دسی بل | ≤±0.02 | |
| منبع تغذیه | v | 3.0 یا 5.0 | |
| طول عمر | بار | ≥107 | |
| زمان سوئیچ | ام‌اس | ≤8 | |
| قدرت انتقال | میلی وات | ≤500 | |
| دمای عملیاتی | ℃ | -20+70 | |
| دمای ذخیره سازی | ℃ | -40+85 | |
| وزن | g | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L)27.0×(W)12.0×(H)8.2 | |
مسیر نوری سوئیچ نوری 2x2B
اطلاعات سفارش سوئیچ نوری 2x2B
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 13/15=1310/1550nm X=دیگران |
3=3 ولت 5=5 ولت |
L=چفت شدن N=عدم چفت شدن |
5=50/125 6=62.5/125 9=9/125 X=دیگران |
25=250 میلی متر 90=900m 20 = 2.0 میلی متر 30 = 3.0 میلی متر X=دیگران |
1=1 متر 2=1.5 متر X=دیگران |
0 = هیچ 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=دیگران |
سوالات متداول
Q1:آیا می توانم یک سفارش نمونه داشته باشم؟MOQ سوئیچ نوری 2x2B شما چیست؟
ویدیو
|
|
| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-2x2B-13/15 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | 2 عدد در یک فوم با جعبه پلاستیکی |
| Payment Terms: | T/T، وسترن یونیون |
نمای کلی سوئیچ نوری 2x2B
کلیدهای اپتیکال مکانیکی اپتومکانیکی بای پس کانالهای 2×2 با پایداری بالا
سوئیچ نوری مکانیکی 2X2B
سوئیچ فیبر نوری دو جهته Opto-Mechanical 2x2B کانال های نوری را با هدایت 2 سیگنال نوری ورودی به 2 فیبر خروجی متصل می کند.این با استفاده از یک پیکربندی مکانیکی نوری به دست می آید و از طریق یک سیگنال کنترل الکتریکی فعال می شود.این سوئیچ دارای حسگرهای موقعیت الکتریکی یکپارچه است. بر اساس فناوری فیلتر لایه نازک که روشی قوی برای تغییر وصله نور ارائه می‌کند، این سری از محصولات دارای پیکربندی پلت فرم ساده‌شده‌ای هستند که قابلیت اطمینان بالا و هزینه تولید پایین را ارائه می‌دهند.این طراحی جدید به طور قابل توجهی حساسیت موقعیت قطعه متحرک را کاهش می‌دهد و پایداری بی‌سابقه بالا و همچنین هزینه کم بی‌نظیر را ارائه می‌دهد.
ویژگی ها و کاربردهای سوئیچ نوری 2x2B
|
امکانات از دست دادن درج کم |
برنامه های کاربردی سوئیچینگ شبکه نظارت بر سیستم مسدود کردن کانال یکپارچه سازی ماژول و سیستم شبکه متروپولیتن حفاظت و بازیابی شبکه |
مشخصات از2x2Bسوئیچ نوری
| مولفه های | واحد | GZ-FSW-2×2B | |
| محدوده طول موج | نانومتر | 850±40/1300±40 | 1260 تا 1650 |
| طول موج عملیاتی | نانومتر | 850/1300 | 1310/1550 |
| از دست دادن درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.6 حداکثر: 0.8 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | ≤0.05 | |
| WDL | دسی بل | ≤0.25 | |
| TDL | دسی بل | ≤0.25 | |
| تکرارپذیری | دسی بل | ≤±0.02 | |
| منبع تغذیه | v | 3.0 یا 5.0 | |
| طول عمر | بار | ≥107 | |
| زمان سوئیچ | ام‌اس | ≤8 | |
| قدرت انتقال | میلی وات | ≤500 | |
| دمای عملیاتی | ℃ | -20+70 | |
| دمای ذخیره سازی | ℃ | -40+85 | |
| وزن | g | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L)27.0×(W)12.0×(H)8.2 | |
مسیر نوری سوئیچ نوری 2x2B
اطلاعات سفارش سوئیچ نوری 2x2B
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 13/15=1310/1550nm X=دیگران |
3=3 ولت 5=5 ولت |
L=چفت شدن N=عدم چفت شدن |
5=50/125 6=62.5/125 9=9/125 X=دیگران |
25=250 میلی متر 90=900m 20 = 2.0 میلی متر 30 = 3.0 میلی متر X=دیگران |
1=1 متر 2=1.5 متر X=دیگران |
0 = هیچ 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=دیگران |
سوالات متداول
Q1:آیا می توانم یک سفارش نمونه داشته باشم؟MOQ سوئیچ نوری 2x2B شما چیست؟
ویدیو
