| Brand Name: | GEZHI or OEM |
| شماره مدل: | MEMS-M-1x16- |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 5-8 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |

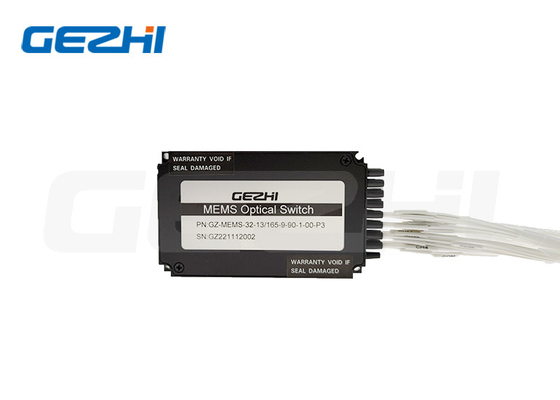

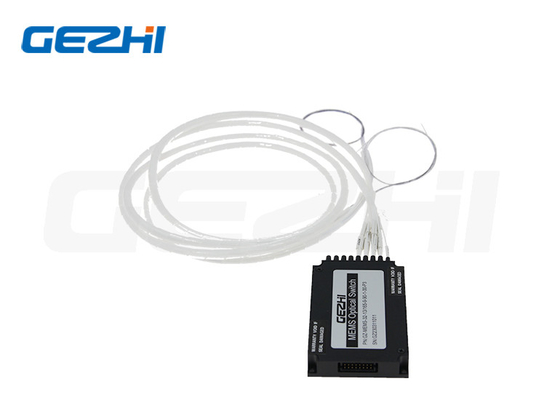

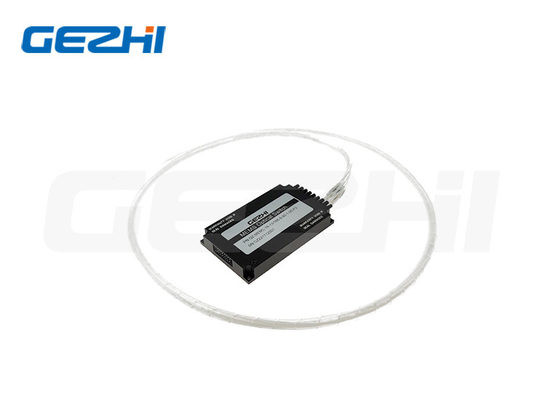

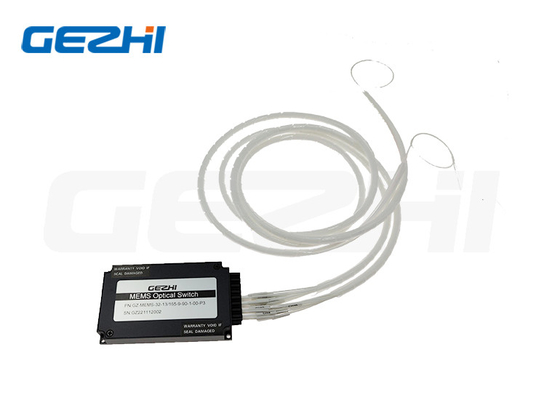

نمای کلی محصول سوئیچ نوری 1x16 1x32 Mems
سوئیچ های نوری شبکه نوری Singmode چند حالته 1x16 1x32 Mems
ماژول سوئیچ های نوری 1x16 1x32 MEMS
سوئیچ نوری 1x16 1x32 MEMS مبتنی بر فناوری سیستم میکرو الکترومکانیکی است.این امکان انتخاب کانال بین یک فیبر ورودی و فیبرهای خروجی N را با چرخاندن آینه تراشه MEMS فراهم می کند. سوئیچ دو جهته است. سوئیچ نوری عملکرد بسیار قابل اعتماد، بادوام و با عمر طولانی را در یک بسته فشرده ارائه می دهد.
ویژگی های سوئیچ نوری 1x16 1x32 Mems
امکانات:
محدوده طول موج گسترده
چفت کننده و غیر چفت کننده
تداخل کم
پایداری بالا، قابلیت اطمینان بالا
از دست دادن درج کم
بدون اپوکسی در مسیر نوری
برنامه های کاربردی:
مسیریابی نوری Singnal
سیستم تست شبکه
شبکه نوری
محافظت از فرستنده و گیرنده
حفاظت / بازسازی
مشخصات سوئیچ نوری 1x16 1x32 Mems
| مولفه های | واحد | سوئیچ نوری Mems | |
| طول موج عملیاتی | نانومتر | 1260~1650 برای SM، 850/1310 برای MM | |
| از دست دادن درج | دسی بل | N≤8 | ≤1.0 |
| 8<N≤16 | ≤1.2 | ||
| 16<N≤32 | ≤1.5 | ||
| 32<N≤64 | ≤1.7 | ||
| 64<N≤144 | ≤2.2 | ||
| 144<N≤256 | ≤2.4 | ||
| WDL | دسی بل | ≤ 0.3 | |
| TDL | دسی بل | ≤ 0.3 | |
| PDL | دسی بل | ≤ 0.15 | |
| برگشت ضرر | دسی بل | SM ≥ 45، MM ≥ 30 | |
| متقاطع | دسی بل | SM ≥ 45، MM ≥ 30 | |
| تکرارپذیری | دسی بل | ≤ 0.02 ± | |
| زمان تعویض | ام‌اس | ≤ 8 | |
| ماندگاری | بار | ≥ 10 میلیارد | |
| حالت سوئیچینگ | بدون قفل | ||
| منبع تغذیه | V | DC 5 ± 10٪ | |
| جریان عملیاتی | mA | N≤16 | ≤50 |
| 16<N≤64 | ≤250 | ||
| 64<N≤144 | ≤350 | ||
| 144<N≤256≤ 500 | ≤500 | ||
| توان نوری | میلی وات | ≤ 500 | |
| دمای عملیاتی | درجه سانتی گراد | -20 ~ +85 | |
| دمای ذخیره سازی | درجه سانتی گراد | -40 ~ +85 | |
| رطوبت عملیاتی | % | 5 تا 95 | |
| ابعاد بسته | میلی متر | P1: 31x24x11 | N≤64، فیبر لخت |
| P2: 60x24x11 | N≤16، لوله شل 0.9 میلی متر | ||
| P3: 90x55x12 | 16<N≤64، لوله شل 0.9mm | ||
| P4: 100x100x12 | 64<N≤144، لوله شل 0.9mm | ||
| P5: 110x141x12 | 144<N≤256، لوله شل 0.9mm | ||
اطلاعات سفارش سوئیچ نوری 1x16 1x32 Mems
| تایپ کنید | کانال | طول موج | نوع فیبر | قطر فیبر | طول فیبر | رابط |
|
GZ-MEMS سوئیچ نوری |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850 نانومتر 13=1310 نانومتر 14=1490 نانومتر 15=1550 نانومتر 1625=1625 نانومتر 1650=1650 نانومتر 13/15=1310/1550nm |
5=50/125 6=62.5/125 9=9/125 X=دیگران |
25=250 میلی متر 90=900m 20 = 2.0 میلی متر 30 = 3.0 میلی متر X=دیگران |
1=1 متر 2=1.5 متر X=دیگران |
00 = هیچ LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=سفارشی شده |
سوالات متداول
Q1:آیا می توانم یک سفارش نمونه داشته باشم؟MOQ ماژول سوئیچ نوری 1x16 1x32 Mems چیست؟
|
|
