| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-1x1-13/15 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |
GEZHI Photonics Co.,Ltdکارخانه ای است که عمدتاً CEx WDM، DWDM، AWG DWDM Module، CWDM، فیلتر WDM، سوئیچ نوری مکانیکی مانند 1x1، 1x2، 2x2B، 2x2F، 2x4، 4x4، 1x4، 1x8 و 1xNwi Switch Epquitical، Optical Optical Multitch تولید می کند. سوئیچ نوری MEMS، MEM VOA، سیم پچ نوری و غیره

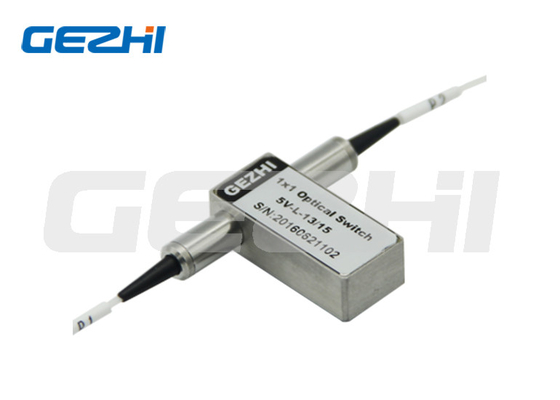

سوئیچ های نوری 1x1
سوئیچ نوری 1x1 با اتصال یا مسدود کردن سیگنال نوری به مسیر نوری متصل می شود، محصول توسط سیگنال الکتریکی برای تغییر مسیر نوری کنترل می شود.طراحی عالی باعث می شود که محصول دارای مزایای پایداری بالا، قابلیت اطمینان بالا، تلفات کم باشد که به طور گسترده در سوئیچینگ و حفاظت نوری استفاده می شود.
|
امکانات قفل بدون خرابی
کم هزینه بی نظیر
اعوجاج نوری کم مسیر نوری بدون اپوکسی
قابلیت اطمینان بالا
|
برنامه های کاربردی مسدود کردن کانال افزودن/ رها کردن قابل تنظیم
مانیتورینگ سیستم
ابزار دقیق
|
مشخصات
| مولفه های | مشخصات فنی | واحد |
| طول موج عملیاتی | 1260 تا 1620 (SM) | نانومتر |
| از دست دادن درج | ≤1.0 | دسی بل |
| اتلاف وابسته به طول موج | ≤0.25 | دسی بل |
| از دست دادن وابسته به قطبش | ≤0.05 | دسی بل |
| از دست دادن وابسته به دما | ≤0.20 | دسی بل |
| برگشت ضرر | SM≥50 | دسی بل |
| بحث متقابل | SM≥55 | دسی بل |
| زمان سوئیچ | ≤8 | ام‌اس |
| تکرارپذیری | ≤±0.02 | دسی بل |
| ماندگاری | ≥107 | بار |
| ولتاژ بهره برداری | 3 یا 5 | V |
| نوع سوئیچ | بدون قفل / چفت کننده | |
| دمای عملیاتی | 20-70 | ℃ |
| دمای ذخیره سازی | 40-85 | ℃ |
| توان نوری | ≤500 | میلی وات |
| بعد، ابعاد، اندازه | 27.0L×12.5W×8.4H | میلی متر |
اطلاعات سفارش
GZ-1×1-13/15
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 13/15=1310/1550nm X=دیگران |
3=3 ولت 5=5 ولت |
L=چفت شدن N=عدم چفت شدن |
5=50/125 6=62.5/125 9=9/125 X=دیگران |
25=250 میلی متر 90=900m 20 = 2.0 میلی متر 30 = 3.0 میلی متر X=دیگران |
1=1 متر 2=1.5 متر X=دیگران |
0 = هیچ X=دیگران |
پین ها
| تایپ کنید | مسیر نوری | درایو الکتریکی | سنسور حالت | ||||||
| 1×1 | پین 1 | پین 5 | پین 6 | پین 10 | پین 2-3 | پین 3-4 | پین 7-8 | پین 8-9 | |
| غیر قفل | برش | -- | -- | -- | -- | بستن | باز کن | باز کن | بستن |
| P1-P2 | V＋ | -- | -- | GND | باز کن | بستن | بستن | باز کن | |
| چفت کردن | برش | -- | -- | GND | -- | بستن | باز کن | باز کن | بستن |
| P1-P2 | V＋ | GND | -- | -- | باز کن | بستن | بستن | باز کن | |
اطلاعات سفارش
GZ-1×1-13/15
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 13/15=1310/1550nm X=دیگران |
3=3 ولت 5=5 ولت |
L=چفت شدن N=عدم چفت شدن |
5=50/125 6=62.5/125 9=9/125 X=دیگران |
25=250 میلی متر 90=900m 20 = 2.0 میلی متر 30 = 3.0 میلی متر X=دیگران |
1=1 متر 2=1.5 متر X=دیگران |
0 = هیچ X=دیگران |
مسیر نوری
نقشه کشی مکانیکی
ویدیو
|
|
