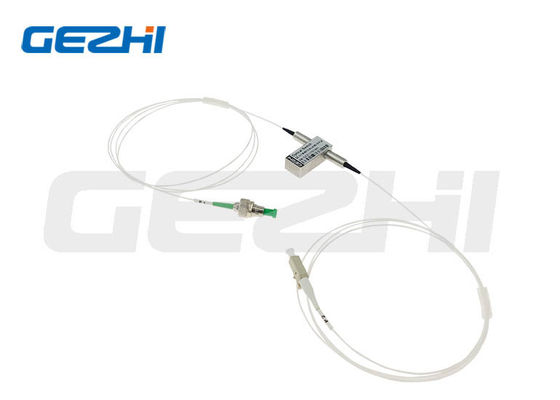

سوئیچ نوری مکانیکی 1550nm بدون قفل 1x1 با قابلیت اطمینان بالا برای شبکه های فیبر

Name: سوئیچ نوری مکانیکی 1550nm بدون قفل 1x1 با قابلیت اطمینان بالا برای شبکه های فیبر
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 22.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	GZ-1x1-13/15
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$15-US$30
زمان تحویل:	2-7 روز کاری
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

طول موج:

1310/1550nm

جزئیات بسته بندی:

2 عدد در یک فوم با جعبه پلاستیکی

قابلیت ارائه:

50000 عدد در ماه

برجسته کردن:

سوئیچ فیبر نوری 1x1

سوئیچ فیبر نوری 1550 نانومتری

سوئیچ فیبر نوری 1x1 سانتی متر

توضیحات محصول

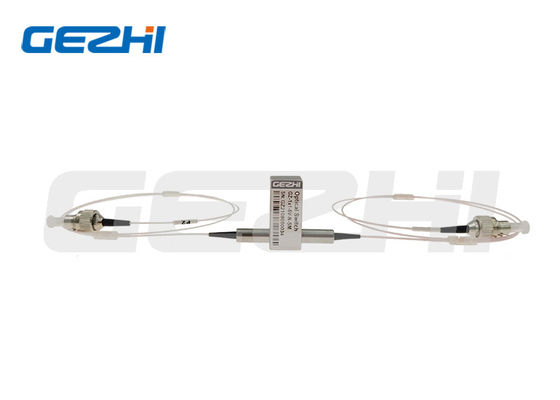

سوئیچ‌های فیبر نوری مکانیکی پسیو 1x1 SM 1550nm

شرکت گژیه فوتونیکس یک کارخانه متخصص در تولید ماژول‌های CEx WDM، DWDM، AWG DWDM، CWDM، Filter WDM و سوئیچ‌های نوری مکانیکی شامل 1x1، 1x2، 2x2B، 2x2F، 2x4، 4x4، 1x4، 1x8 و سوئیچ‌های نوری چند کاناله 1xN، تجهیزات سوئیچ نوری، سوئیچ‌های نوری MEMS، VOA MEM و کابل‌های پچ نوری است.

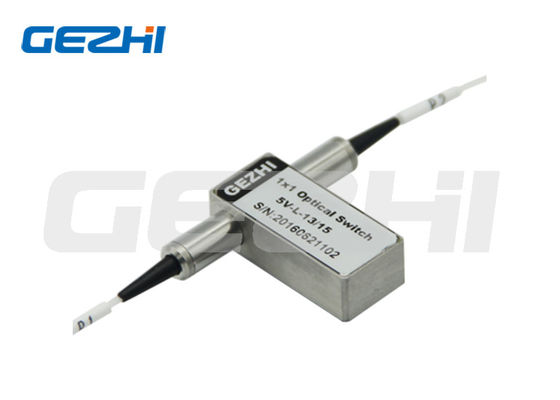

سوئیچ‌های نوری 1x1

سوئیچ نوری 1x1 با اتصال یا مسدود کردن سیگنال‌های نوری از طریق کنترل الکتریکی، مسیرهای نوری را کنترل می‌کند. طراحی عالی ما پایداری بالا، قابلیت اطمینان بالا و افت کم را تضمین می‌کند و این سوئیچ‌ها را برای کاربردهای سوئیچینگ و حفاظت نوری ایده‌آل می‌سازد.

ویژگی‌ها و کاربردها

ویژگی‌ها

حالت ایمن در زمان قطع برق (Fail-Safe Latching)
هزینه بسیار پایین
اعوجاج نوری کم
مسیر نوری بدون اپوکسی
قابلیت اطمینان بالا

کاربردها

مسدود کردن کانال
قابلیت افزودن/حذف قابل تنظیم
نظارت بر سیستم
ابزار دقیق

مشخصات فنی

پارامترها	مشخصات فنی	واحد
طول موج عملیاتی	1260~1620(SM)	نانومتر
افت درج	≤1.0	dB
افت وابسته به طول موج	≤0.25	dB
افت وابسته به پلاریزاسیون	≤0.05	dB
افت وابسته به دما	≤0.20	dB
افت بازگشتی	SM≥50	dB
کراس تاک	SM≥55	dB
زمان سوئیچ	≤8	میلی‌ثانیه
تکرارپذیری	≤±0.02	dB
دوام	≥107	بار
ولتاژ عملیاتی	3 یا 5	V
نوع سوئیچ	غیر قفل شونده/قفل شونده
دمای عملیاتی	－20~＋70	درجه سانتیگراد
دمای ذخیره‌سازی	－40~＋85	درجه سانتیگراد
توان نوری	≤500	میلی‌وات
ابعاد	27.0L×12.5W×8.4H	میلی‌متر

اطلاعات سفارش

مدل: GZ-1×1-13/15

مد	طول موج	نوع ولتاژ	مدل کنترل	نوع فیبر	قطر فیبر	طول فیبر	کانکتور
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=سایر	3=3V 5=5V	L=قفل شونده N=غیر قفل شونده	5=50/125 6=62.5/125 9=9/125 X=سایر	25=250um 90=900um 20=2.0mm 30=3.0mm X=سایر	1=1m 2=1.5m X=سایر	0=بدون FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=سایر

پیکربندی پین‌ها

نوع	مسیر نوری	درایو الکتریکی	سنسور وضعیت
1x1 غیر قفل شونده	پین 1: قطع پین 5: -- پین 6: -- پین 10: --	پین 2-3: بسته پین 3-4: باز	پین 7-8: باز پین 8-9: بسته P1-P2: V＋ -- -- GND: باز بسته
1x1 قفل شونده	پین 1: قطع پین 5: -- پین 6: -- پین 10: GND	پین 2-3: بسته پین 3-4: باز	پین 7-8: باز پین 8-9: بسته P1-P2: V＋ GND -- --: باز بسته

مسیر نوری

نقشه مکانیکی
