| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-1x4-760 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |

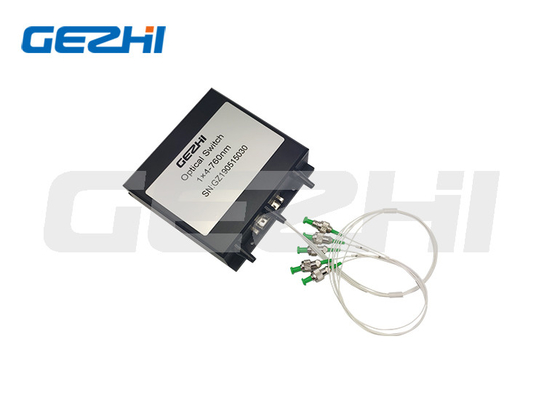

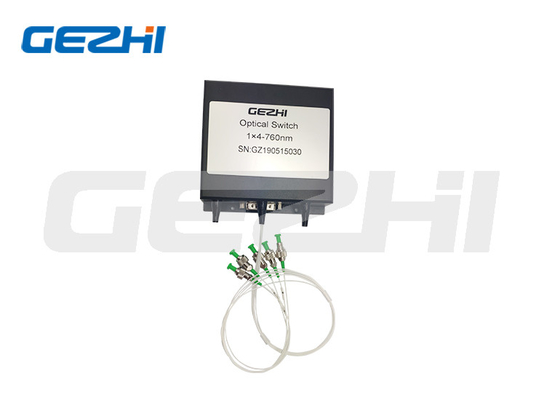

سوئیچ های نوری 1x4
سوئیچ فیبر نوری 1x4 Gezhi، کانال های نوری را با هدایت یک سیگنال نوری ورودی به فیبر خروجی انتخاب شده متصل می کند.این امر با استفاده از یک پتنت در انتظار پیکربندی مکانیکی نوری فعال شده از طریق یک سیگنال کنترل الکتریکی به دست می آید.
عملیات چفت کردن مسیر نوری انتخاب شده را پس از حذف سیگنال درایو حفظ می کند.سوئیچ دارای حسگرهای موقعیت الکتریکی یکپارچه است و طراحی پیشرفته مبتنی بر مواد جدید حساسیت موقعیت قطعه متحرک را به میزان قابل توجهی کاهش می دهد و پایداری بالا و همچنین هزینه کم بی نظیری را ارائه می دهد.درایور الکترونیکی برای این سری سوئیچ ها موجود است.
|
امکانات قفل بدون خرابی
کم هزینه بی نظیر
اعوجاج نوری کم مسیر نوری بدون اپوکسی
قابلیت اطمینان بالا
|
برنامه های کاربردی مسدود کردن کانال افزودن/ رها کردن قابل تنظیم
مانیتورینگ سیستم
ابزار دقیق
|
مشخصات
| مولفه های | مشخصات فنی | واحد |
| طول موج عملیاتی | 1260 تا 1620 (SM) | نانومتر |
| از دست دادن درج | ≤1.0 | دسی بل |
| اتلاف وابسته به طول موج | ≤0.25 | دسی بل |
| از دست دادن وابسته به قطبش | ≤0.05 | دسی بل |
| از دست دادن وابسته به دما | ≤0.20 | دسی بل |
| برگشت ضرر | SM≥50 | دسی بل |
| بحث متقابل | SM≥55 | دسی بل |
| زمان سوئیچ | ≤8 | اماس |
| تکرارپذیری | ≤±0.02 | دسی بل |
| دوام | ≥107 | بار |
| ولتاژ بهره برداری | 3 یا 5 | V |
| نوع سوئیچ | بدون قفل / چفت کننده | |
| دمای عملیاتی | 20-70 | ℃ |
| دمای ذخیره سازی | 40-85 | ℃ |
| توان نوری | ≤500 | میلی وات |
| بعد، ابعاد، اندازه | 27.0L×12.5W×8.4H | میلی متر |
پین ها
1x4 سوئیچ نوری مسیر نوری
اطلاعات سفارش سوئیچ نوری 1x4
GZ-1x4-760nm
اطلاعات سفارش
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 13/15=1310/1550nm X=دیگران |
3=3 ولت 5=5 ولت |
L=چفت شدن N=عدم چفت شدن |
5=50/125 6=62.5/125 9=9/125 X=دیگران |
25=250 میلی متر 90 = 900 میلی متر 20 = 2.0 میلی متر 30 = 3.0 میلی متر X=دیگران |
1=1 متر 2=1.5 متر X=دیگران |
0 = هیچ X=دیگران |
نقشه کشی مکانیکی
ویدیو
|
|
