| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-1x2-13/15 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |

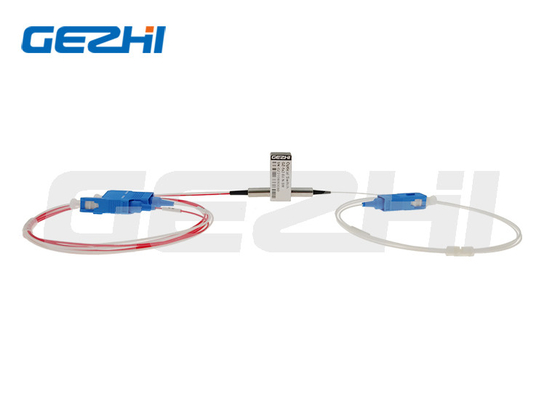

سوئیچ های نوری 1x2
سوئیچ های اپتیکال Gezhi، عملکرد مکانیکی و نوری بسیار خوبی دارد و پیکربندی سوئیچ های مختلف 1x1، 1x2، 2x2 Bypass، 2x2، Dual 1x2، Dual 2x2 Bypass، Dual 2x2 را روی بسته فشرده مشابه یکپارچه می کند.این یک جزء ایده آل برای OADM، OXC، نظارت و حفاظت سیستم است.با بسته فشرده، می توان آن را به راحتی در یک سیستم ارتباط نوری با چگالی بالا ادغام کرد.
|
امکانات قفل بدون خرابی
کم هزینه بی نظیر
اعوجاج نوری کم مسیر نوری بدون اپوکسی
قابلیت اطمینان بالا
|
برنامه های کاربردی مسدود کردن کانال افزودن/ رها کردن قابل تنظیم
مانیتورینگ سیستم
ابزار دقیق
|
مشخصات
| مولفه های | مشخصات فنی | واحد |
| طول موج عملیاتی | 1260 تا 1620 (SM) | نانومتر |
| از دست دادن درج | ≤1.0 | دسی بل |
| اتلاف وابسته به طول موج | ≤0.25 | دسی بل |
| از دست دادن وابسته به قطبش | ≤0.05 | دسی بل |
| از دست دادن وابسته به دما | ≤0.20 | دسی بل |
| برگشت ضرر | SM≥50 | دسی بل |
| بحث متقابل | SM≥55 | دسی بل |
| زمان سوئیچ | ≤8 | اماس |
| تکرارپذیری | ≤±0.02 | دسی بل |
| دوام | ≥107 | بار |
| ولتاژ بهره برداری | 3 یا 5 | V |
| نوع سوئیچ | بدون قفل / چفت کننده | |
| دمای عملیاتی | 20-70 | ℃ |
| دمای ذخیره سازی | 40-85 | ℃ |
| توان نوری | ≤500 | میلی وات |
| بعد، ابعاد، اندازه | 27.0L×12.5W×8.4H | میلی متر |
پین ها
| تایپ کنید | سنجاق | درایو الکتریکی | سنسور وضعیت | ||||||
| 1×2 | کانال | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| چفت کردن | P1-P2 | -- | -- | GND | V+ | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 | V+ | GND | -- | -- | باز کن | نزدیک | نزدیک | باز کن | |
| بدون قفل | P1-P2 | -- | -- | -- | -- | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 | V+ | -- | -- | GND | باز کن | نزدیک | نزدیک | باز کن |
|
اطلاعات سفارش سوئیچ نوری 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
اطلاعات سفارش
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| S=SM M=MM |
85=850 نانومتر 13=1310 نانومتر 15=1550 نانومتر 13/15=1310/1550nm X=دیگران |
3=3 ولت 5=5 ولت |
L=چفت شدن N=عدم چفت شدن |
5=50/125 6=62.5/125 9=9/125 X=دیگران |
25=250 میلی متر 90 = 900 میلی متر 20 = 2.0 میلی متر 30 = 3.0 میلی متر X=دیگران |
1=1 متر 2=1.5 متر X=دیگران |
0 = هیچ X=دیگران |
مسیر نوری
| وضعیت یک | وضعیت دو |
|
|
|
نقشه کشی مکانیکی
ویدیو
|
|
