| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-1x1-13/15 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T/T، وسترن یونیون |

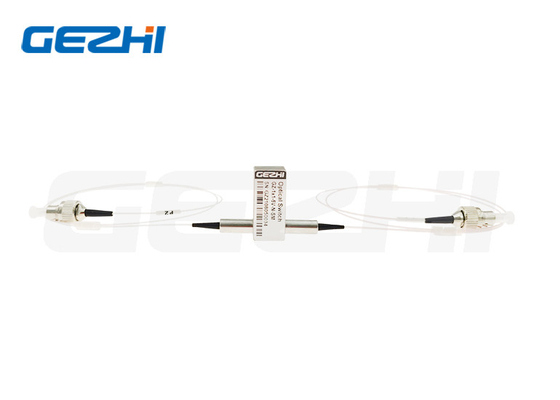

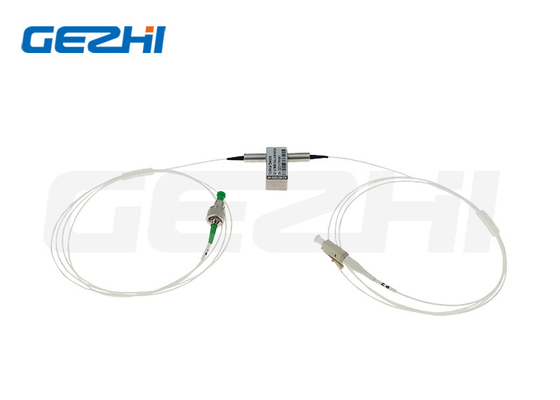

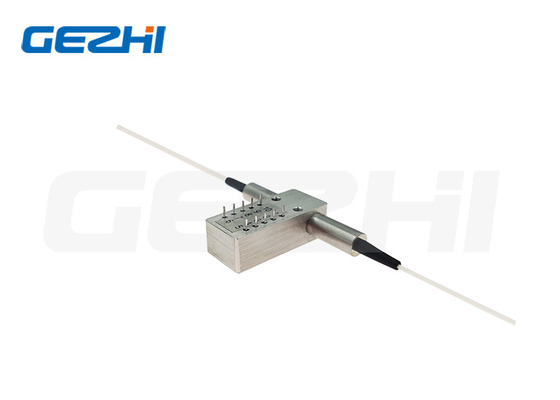

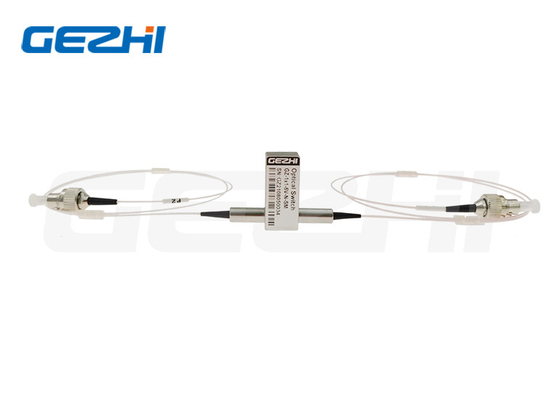

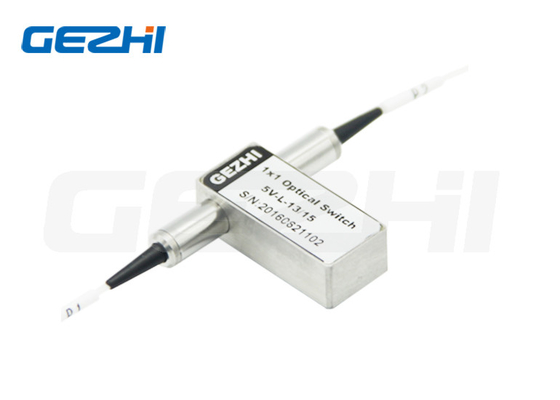

بازکننده ی فلش شده ی مکانیکی 1310nm LC UPC APC 3V 5V 500mW
1x1 سوئیچ های نوری
Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch کانال های نوری را با هدایت یک سیگنال نوری ورودی به یک فیبر خروجی متصل می کند.این با استفاده از یک پیکربندی اپتو مکانیکی و فعال از طریق یک سیگنال کنترل الکتریکی حاصل می شود. سوئيچ داراي حسگر هاي مکانيکي الکتريکي است
بر اساس تکنولوژی فیلتر فیلم نازک که یک روش قوی برای تغییر پیچ نور فراهم می کند،این سری از محصولات دارای یک پیکربندی پلتفرم بسیار ساده است که قابلیت اطمینان بالا و هزینه تولید پایین را ارائه می دهد.این طراحی جدید به طور قابل توجهی حساسیت موقعیت قطعات متحرک را کاهش می دهد و ثبات بالایی بی سابقه و همچنین هزینه پایین بی نظیر را ارائه می دهد.
مسیر نوری
نقشه مکانیکی
ویژگی ها
مسدود کردن کانال
مشخصات
| پارامترها | مشخصات | واحد |
| طول موج عملیاتی | 1260 ~ 1620 ((SM) | nm |
| از دست دادن ورودی | ≤1.0 | دی بی |
| از دست دادن وابسته به طول موج | ≤0.25 | دی بی |
| از دست دادن وابسته به قطب بندی | ≤0.05 | دی بی |
| از دست دادن وابسته به درجه حرارت | ≤0.20 | دی بی |
| بازده از دست دادن | SM≥50 | دی بی |
| گفتار متقاطع | SM≥55 | دی بی |
| زمان سوئیچ | ≤8 | ms |
| تکرار | ≤±0.02 | دی بی |
| دوام | ≥107 | زمان |
| ولتاژ کار | 3 یا 5 | V |
| نوع سوئیچ | بدون قفل کردن/قفل کردن | |
| دمای کار | -20~+70 | °C |
| دمای ذخیره سازی | -40~+85 | °C |
| قدرت نوری | ≤500 | mW |
| ابعاد | 27.0L×12.5W×8.4H | mm |
آویز
| نوع | مسیر نوری | درایو برق | سنسور حالت | ||||||
| 1×1 | پین 1 | پین 5 | پین 6 | پین 10 | پین ۲-۳ | پین ۳-۴ | پین 7-8 | پین 8-9 | |
| بدون قفل کردن | CUT | ... | ... | ... | ... | نزديک | باز | باز | نزديک |
| P1-P2 | V+ | ... | ... | GND | باز | نزديک | نزديک | باز | |
| قفل کردن | CUT | ... | ... | GND | ... | نزديک | باز | باز | نزديک |
| P1-P2 | V+ | GND | ... | ... | باز | نزديک | نزديک | باز | |
اطلاعات سفارش
GZ-1×1-13/15
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | کانکتور |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=دیگر |
3=3V 5=5 ولت |
L=پوشیدن N=غیر قفل کردن |
5=50/125 6=62.5/125 9=9/125 X=دیگر |
25=250um 90=900um 20=2.0mm 30=3.0mm X=دیگر |
1=1m 2=1.5m X=دیگر |
0=هیچ X=دیگر |
ویدیو
|
|
