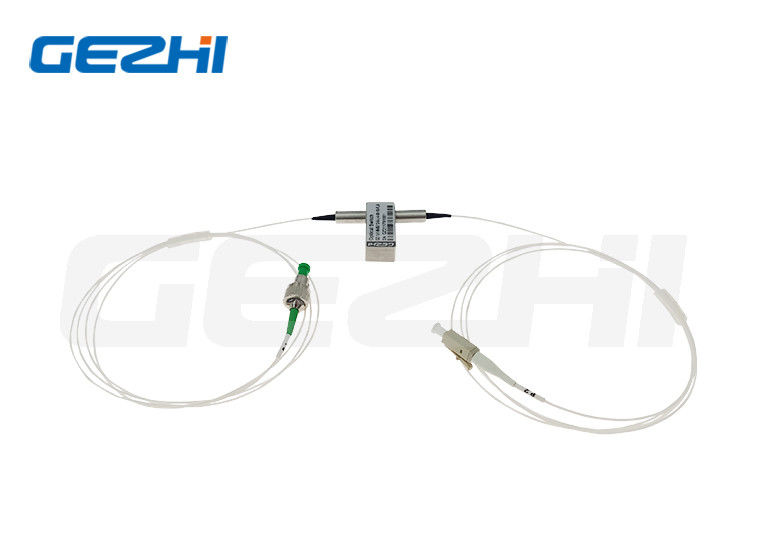

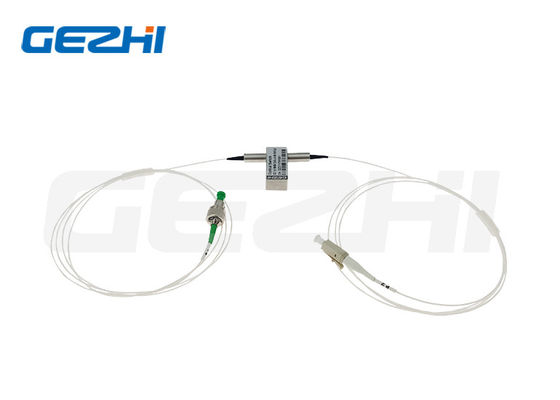

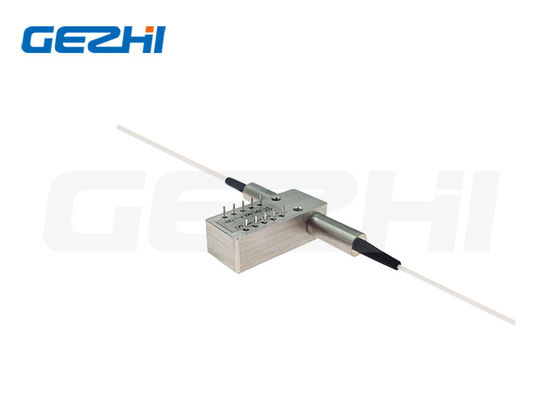

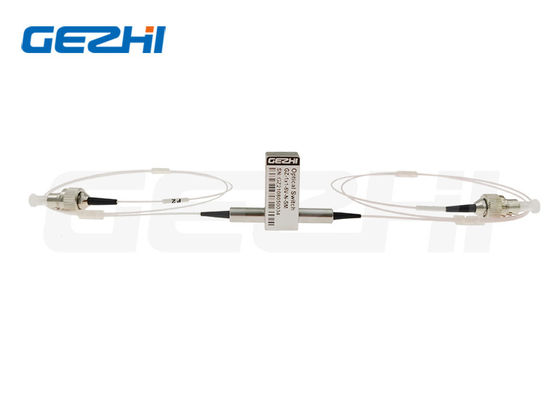

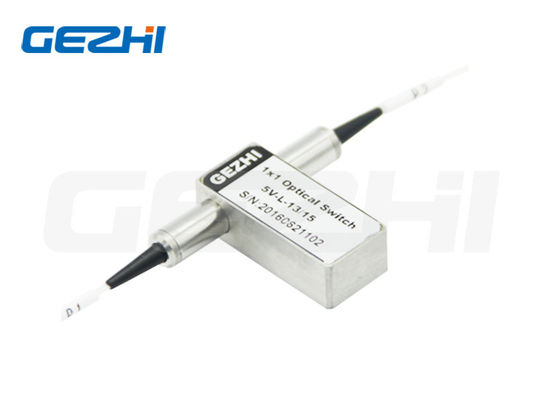

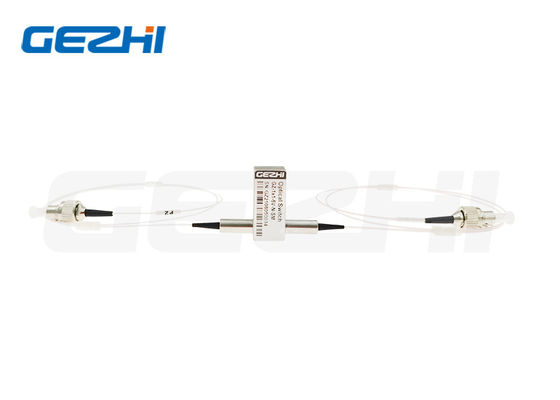

سوئیچ اپتیکال مکانیکی لچینگ 1310 نانومتر 500 میلی‌وات برای مسدود کردن کانال فیبر نوری

Name: سوئیچ اپتیکال مکانیکی لچینگ 1310 نانومتر 500 میلیوات برای مسدود کردن کانال فیبر نوری
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 21.00 USD
Availability: InStock

نام تجاری:	GEZHI or OEM
شماره مدل:	GZ-1x1-13/15
مقدار تولیدی:	1 کامپیوتر
قیمت:	US$18-US$25
زمان تحویل:	2-7 روز کاری
شرایط پرداخت:	T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE RoHS,ISO9001

نام محصول:

سوئیچ های نوری 1x1

طول موج:

1310/1550nm

ویژگی:

قابلیت اطمینان بالا

نوع کنترل:

غیر قفل

ولتاژ:

5 ولت یا 3 ولت

رابط:

FC/UPC یا سفارشی

جزئیات بسته بندی:

2 عدد در فوم با جعبه پلاستیکی

قابلیت ارائه:

50000 عدد در ماه

برجسته کردن:

سوئیچ نوری مکانیکی مسدود شده

سوئیچ نوری مکانیکی LC UPC

سوئیچ فیبر اترنت 500 میلی‌واتی

توضیحات محصول

سوئیچ اپتیکی مکانیکی مسدود کننده

سوئیچ فیبر نوری دو جهته اپتو-مکانیکی 1x1 با طول موج 1310 نانومتر، کانکتورهای LC، رابط‌های UPC/APC، عملکرد 3 ولت/5 ولت و توان نوری 500 میلی‌وات.

مرور کلی محصول

سوئیچ فیبر نوری دو جهته اپتو-مکانیکی Gezhi 1x1 کانال‌های نوری را با تغییر مسیر سیگنال‌های نوری ورودی به فیبرهای خروجی با استفاده از پیکربندی اپتو-مکانیکی که از طریق سیگنال‌های کنترل الکتریکی فعال می‌شود، متصل می‌کند. این سوئیچ دارای سنسورهای موقعیت الکتریکی یکپارچه است و از فناوری فیلتر فیلم نازک برای تغییر مسیر نور قوی استفاده می‌کند.

این طراحی نوآورانه یک پیکربندی پلت فرم ساده شده با قابلیت اطمینان بالا و هزینه تولید پایین ارائه می‌دهد و حساسیت موقعیت قطعات متحرک را به طور قابل توجهی کاهش می‌دهد و در عین حال پایداری بی‌سابقه‌ای را فراهم می‌کند.

پیکربندی مسیر نوری

نقشه مکانیکی

ویژگی‌های کلیدی

عملکرد قفل شونده ایمن در برابر خطا
راه حل مقرون به صرفه رقابتی
حداقل اعوجاج نوری
طراحی مسیر نوری بدون اپوکسی
عملکرد قابلیت اطمینان بالا

کاربردها

سیستم‌های مسدود کننده کانال
ماژول‌های افزودن/حذف قابل پیکربندی
نظارت بر سیستم شبکه
ابزار تست و اندازه‌گیری

مشخصات فنی

پارامتر	مشخصات	واحد
طول موج عملیاتی	1260~1620 (SM)	نانومتر
افت درج	≤1.0	dB
افت وابسته به طول موج	≤0.25	dB
افت وابسته به قطبش	≤0.05	dB
افت وابسته به دما	≤0.20	dB
افت بازگشتی	SM≥50	dB
کراس تاک	SM≥55	dB
زمان سوئیچ	≤8	میلی‌ثانیه
تکرارپذیری	≤±0.02	dB
دوام	≥10⁷	بار
ولتاژ عملیاتی	3 یا 5	V
نوع سوئیچ	غیر قفل شونده/قفل شونده
دمای عملیاتی	-20~+70	°C
دمای ذخیره‌سازی	-40~+85	°C
توان نوری	≤500	mW
ابعاد	27.0L12.5W8.4H	میلی‌متر

پیکربندی پین

نوع	مسیر نوری	درایو الکتریکی	سنسور وضعیت
غیر قفل شونده	CUT	پین 5	پین 6
غیر قفل شونده	P1-P2	V+	باز/بسته
قفل شونده	CUT	GND	باز/بسته
قفل شونده	P1-P2	V+ GND	باز/بسته

اطلاعات سفارش

مدل: GZ-1*1-13/15

حالت	طول موج	نوع ولتاژ	مدل کنترل	نوع فیبر	قطر فیبر	طول فیبر	کانکتور
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=سایر	3=3V 5=5V	L=قفل شونده N=غیر قفل شونده	5=50/125 6=62.5/125 9=9/125 X=سایر	25=250um 90=900um 20=2.0mm 30=3.0mm X=سایر	1=1m 2=1.5m X=سایر	0=هیچ FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=سایر
