| Brand Name: | GEZHI or OEM |
| شماره مدل: | سوئیچ نوری دو برابر 1x2 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

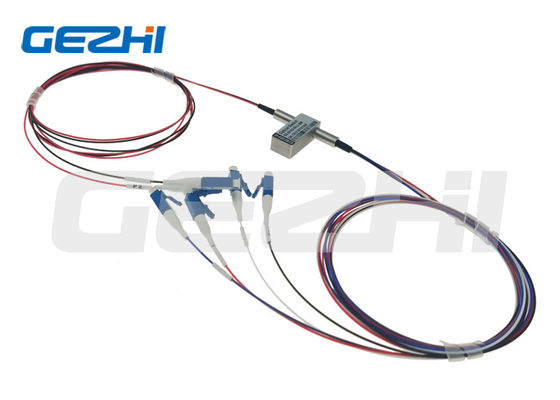

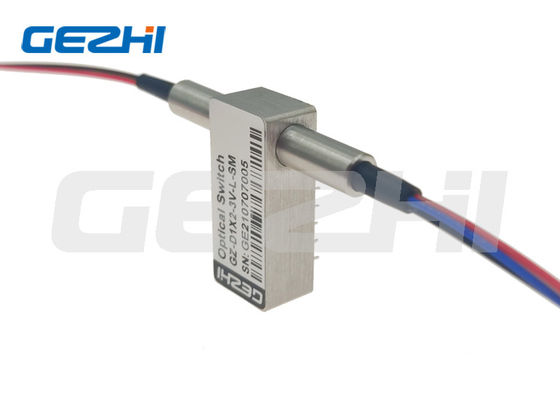

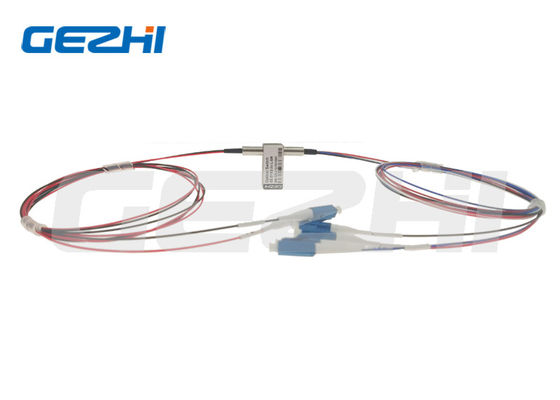

سوئیچ رله دوگانه D1x2 سوئیچ های نوری مکانیکی دو قطبی پرتاب دوگانه
سوئیچ های نوری GEZHI Dual 1x2 با استفاده از شش فیبر و دو حالت که سوئیچ فیبر نوری 2x4 نیز نامیده می شوند.با اتصال LC/UPC و با نوع Non-latched متصل می شود.سوئیچ های نوری-مکانیکی GEZHI Duplex 1x2 با هدایت سیگنال نوری ورودی به فیبر خروجی انتخاب شده ، کانال های نوری را متصل می کند.سوئیچ های نوری مکانیکی D1x2 در تحقیق و توسعه در آزمایشگاه ، شبکه منطقه شهری و OADM قابل تنظیم کاربرد دارد.
امکانات
از دست دادن ورودی کم
محدوده طول موج گسترده
مادام العمر طولانی
ثبات بالا ، قابلیت اطمینان بالا
بدون اپوکسی در مسیر نوری
برنامه های کاربردی
نظارت بر سیستم
OADM قابل تنظیم
تحقیق و توسعه در آزمایشگاه
MAN (شبکه منطقه شهری)
مشخصات
| مدل | واحد | GZ-FSW-D1x2 | |
| طول موج عملیاتی | نانومتر | 4050 8 850/40 13 1300 | 1660 12 1260 |
| طول موج | نانومتر | 850 و 1300 | 1310 و 1550 |
| از دست دادن درج | dB | نوع: 0.7 حداکثر: 1.0 | |
| برگشت ضرر | dB | MM≥30 SM≥50 | |
| صحبت متقابل | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | .20.25 | |
| تکرارپذیری | dB | 0.02 پوند | |
| ولتاژ | v | 3.0 یا 5.0 ± 0.5 | |
| عمر عملیاتی | زمان | 107 | |
| تعویض زمان | اماس | 8 | |
| جابجایی قدرت | مگاوات | ≤ 500 | |
| دمای کارکرد | ℃ | -20 ～+70 | |
| دمای ذخیره سازی | ℃ | -40 ～+85 | |
| اندازه | میلی متر | 27.0 × 12 × 8.2 | |
| توجه: 1 در دمای کارکرد و SOP.2 بدون احتساب اتصالات. | |||
سفارشی سازی در دسترس است.
اطلاعات سفارش دو سوئیچ نوری 1x2
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
| S = SM M = MM |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسباندن N = عدم چسبندگی |
5 = 50/125 6 = 62.5/125 9 = 125/9 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 متر 2 = 1.5 متر X = دیگران |
00 = هیچکدام FP = FC/PC FA = FC/APC SP = SC/PC SA = SC/APC STP = ST/PC STA = ST/APC LP = LC/PC LA = LP/APC X = دیگران |
مسیر نوری
پین ها
| تایپ کنید | دولت | تعریف پین | قدرت | نظارت بر وضعیت | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| بدون چفت شدن | آ | P1- P3 '، P2-P4' | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| ب | P1-P1 '، P2-P2' | V+ | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
| چسباندن | آ | P1- P3 '، P2-P4' | - | - | GND | V+ | نزدیک | باز کن | باز کن | نزدیک |
| ب | P1-P1 '، P2-P2' | V+ | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
ویدیو
|
|
