| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-FSW-1x1 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

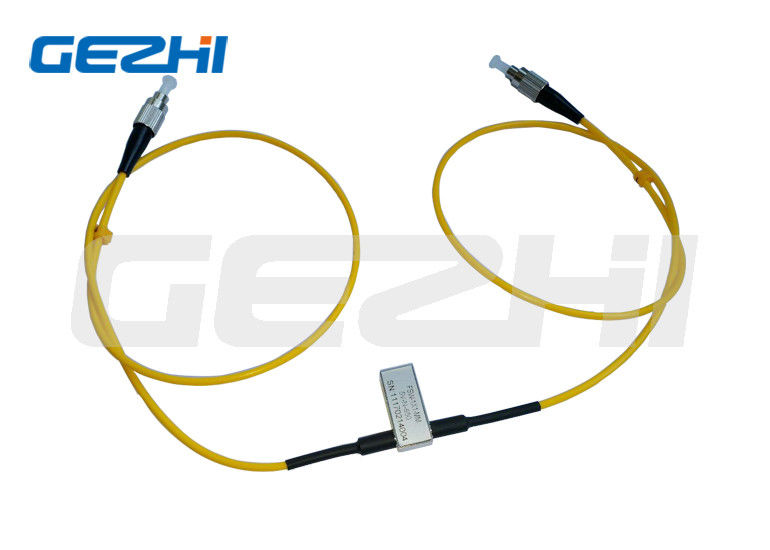

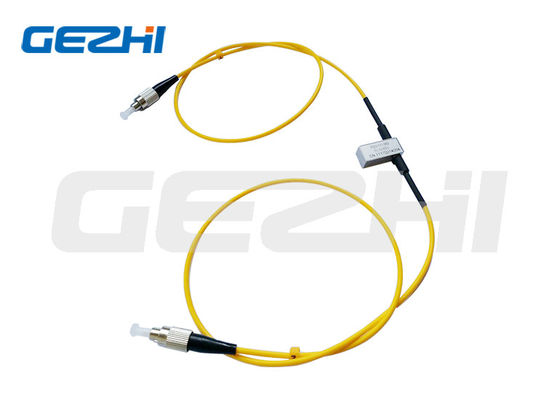

سوئیچ قطع کننده نوری تک قطبی تک پرتابی تک پرتابی
کلید قطع کننده نوری 1x1 GEZHI برای استفاده در شبکه های ارتباطی فیبر نوری و ابزارهای اندازه گیری طراحی شده است.سوئیچ قطع نوری 1x1 شامل دو پورت است که به صورت انتخابی قدرت نوری را در یک خط انتقال فیبر نوری منتقل ، منتقل یا مسدود می کند.
این کلید قطع نوری 1x1 برای انتخاب یا تغییر بین دو حالت فعال می شود.در نتیجه ، انرژی الکتریکی پایینی را برای کار با کلید نوری مصرف می کند.
امکانات
حالت تک یا چند حالت اختیاری است
محدوده طول موج عملیاتی وسیع
بسته بندی مهر و موم درز
چسبندگی ایمن و بدون چفت و بست
اعوجاج نوری کم
از دست دادن ورودی کم
بسیار پایدار و قابل اعتماد
زمان تعویض کوتاه
طراحی جمع و جور ، اندازه مینیاتوری
بدون اپوکسی در مسیر نوری
برنامه های کاربردی
تعویض شبکه
تحقیق و توسعه در آزمایشگاه
مسدود شدن کانال
ماژول و ادغام سیستم
ابزار دقیق ، آزمایش و اندازه گیری
سنسور فیبر
شبکه متروپولیتن
نظارت بر سیستم
حفاظت و بازسازی شبکه
مشخصات
| مولفه های | GZ-FSW-1 × 1 | ||
| محدوده طول موج | نانومتر | 4050 8 850/40 13 1300 | 1260 ～ 1650 |
| طول طول عملیات | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| از دست دادن درج | dB | نوع: 0.5 حداکثر: 0.8 | نوع: 0.5 حداکثر: 0.8 |
| برگشت ضرر | dB | MM≥30 SM≥50 | |
| گفتگوی متقابل | dB | MM≥65 SM≥75 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | .20.25 | |
| TDL | dB | .20.25 | |
| تکرارپذیری | dB | 0.02 پوند | |
| منبع تغذیه | v | 3.0 یا 5.0 | |
| طول عمر | بار | 107 | |
| تعویض زمان | اماس | 8 | |
| قدرت انتقال | مگاوات | ≤ 500 | |
| دمای کارکرد | ℃ | -20 ～+70 | |
| دمای ذخیره سازی | ℃ | -40 ～+85 | |
| وزن | g | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L) 27.0 × (W) 12.0 × (H) 8.2 | |
اطلاعات سفارش
GZ-FSW-1x2-x-xx-xxx-xx-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
| S = SM M = MM |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسباندن N = عدم چسبندگی |
5 = 50/125 6 = 62.5/125 9 = 125/9 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 متر 2 = 1.5 متر X = دیگران |
0 = هیچکدام 1 = FC/PC 2 = FC/APC 3 = SC/PC 4 = SC/APC 5 = ST/PC 6 = ST/APC 7 = LC/PC 8 = LC/APC |
پین ها
| تایپ کنید | سنجاق کردن | درایو برقی | سنسور وضعیت | ||||||
| 1 × 1 | پین 1 | پین 5 | پین 6 | پین 10 | پین 2-3 | پین 3-4 | پین 7-8 | پین 8-9 | |
| چسباندن | P1-P2 | - | - | GND | V+ | نزدیک | باز کن | باز کن | نزدیک |
| نور بسته | V+ | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
| بدون چفت شدن | P1-P2 | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| نور بسته | V+ | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
مسیر نوری
| وضعیت یک | وضعیت دو |
|
|
بعد، ابعاد، اندازه
ویدیو
|
|
