| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-FSW-2x2F |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

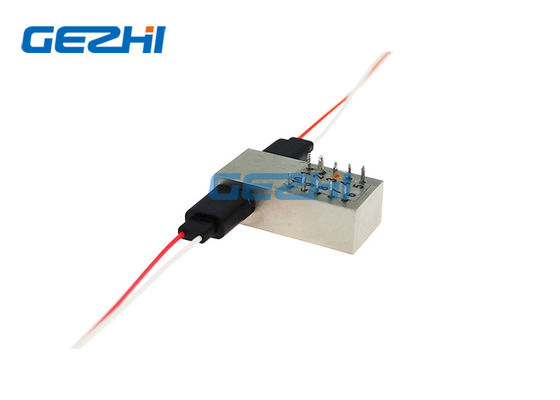

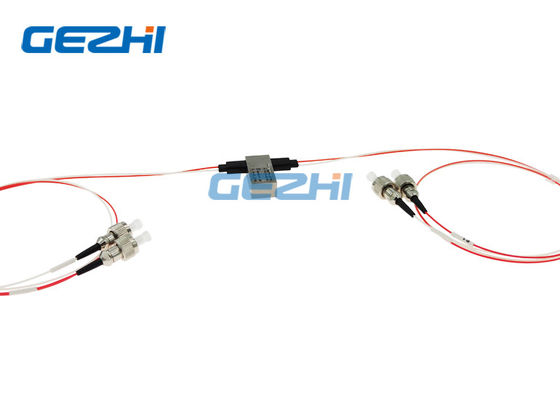

1310/1550 نانومتر کامل 2 × 2 SM فیبر نوری سوئیچ دو طرفه
سوئیچ های نوری 2x2F شرکت GEZHI Photonics Co. ، Ltd با هدایت سیگنال نوری ورودی به فیبر خروجی انتخاب شده ، کانال های نوری را متصل می کند.از آن در مسدود کردن کانال ، محلول اضافه / افت پیکربندی با اعوجاج های نوری کم و قابلیت اطمینان بالا استفاده می شود.این سوئیچ های نوری دو جهته 2x2 که دارای دو ورودی و دو خروجی با حالت نوری Through و Cross هستند.
|
امکانات
|
برنامه های کاربردی
|
مشخصات
| مولفه های | مشخصات فنی | واحد |
| عامل طول موج | 1260 ~ 1650 (SM) | نانومتر |
| از دست دادن درج | 1.0 ≤ | دسی بل |
| از دست دادن وابسته به طول موج | 25/2 پوند | دسی بل |
| ضرر وابسته به قطبش | 05.05 | دسی بل |
| از دست دادن وابسته به دما | ..20 | دسی بل |
| برگشت ضرر | SM≥50 | دسی بل |
| صحبت متقابل | SM≥55 | دسی بل |
| تغییر زمان | 8 پوند | اماس |
| تکرارپذیری | 2 ± 0.02 | دسی بل |
| ماندگاری | 10 پوند7 | بار |
| ولتاژ بهره برداری | 3 یا 5 | V |
| نوع سوئیچ | غیر اتصال / اتصال | |
| دمای کار | －20 ~ ＋ 70 | ℃ |
| دمای ذخیره سازی | －40 ~ ＋ 85 | ℃ |
| قدرت نوری | 500 پوند | مگاوات |
| بعد، ابعاد، اندازه | 27.0L × 12.5W × 8.4H | میلی متر |

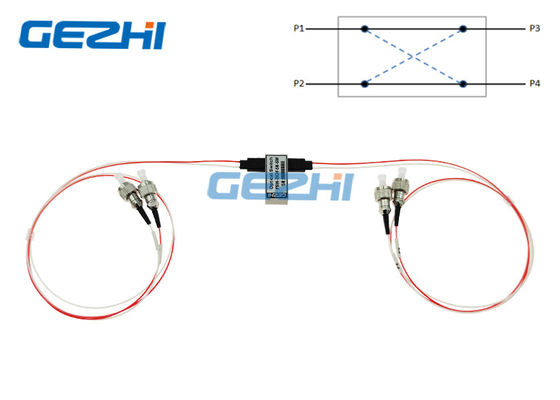

مسیر نوری
سنجاق
| تایپ کنید | مسیر نوری | درایو الکتریکی | سنسور حالت | ||||||
| کامل 2 × 2 | پین 1 | پین 5 | پین 6 | پین 10 | سنجاق 2-3 | سنجاق 3-4 | سنجاق 7-8 | سنجاق 8-9 | |
| چفت | P1-P4 ، P2-P3 | - | - | GND | V | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 ، P2-P4 | V | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
| غیر قفل | P1-P4 ، P2-P3 | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 ، P2-P4 | V | - | - | GND | باز کن | نزدیک | نزدیک |
باز کن
|
|
ترتیب اطلاعات
GZ-FSW-2 × 2F
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
| S = SM M = MM |
85 = 850 نانومتر 13 = 1310nm 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = اتصال N = غیر اتصال دهنده |
5 = 50/125 6 = 62.5 / 125 9 = 125/9 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 دقیقه 2 = 1.5 متر X = دیگران |
0 = هیچ X = دیگران |
نقشه کشی مکانیکی
شرکت GEZHI Photonics ، با مسئولیت محدود کارخانه ای است که عمدتا DWDM ، AWG DWDM ماژول ، CWDM ، فیلتر WDM ، سوئیچ نوری مکانیکی مانند 1x1 ، 1x2 ، 2x2B ، 2x2F ، 2x4 ، 4x4 ، 1x4 ، 1x8 و 1xN چند منظوره سوئیچ نوری ، نوری تولید می کند تجهیزات سوئیچ ، سوئیچ نوری MEMS ، صدای MEM ، سیم پچ نوری و غیره
ویدیو
|
|
