جزئیات محصول:
پرداخت:
|
| نام محصول: | سوییچ بای پس نوری 4x4 | ویژگی: | از دست دادن کم درج |
|---|---|---|---|
| طول موج: | 1310 / 1550nm | نوع کنترل: | عدم چسبیدن |
| منبع تغذیه: | 3 ولت | اتصال دهنده: | LC / UPC |
| برجسته: | سوئیچ بای پس نوری اتصال دهنده UPC,سوئیچ بای پس نوری 4x4,سوئیچ های نوری مکانیکی 1550 نانومتر |
||

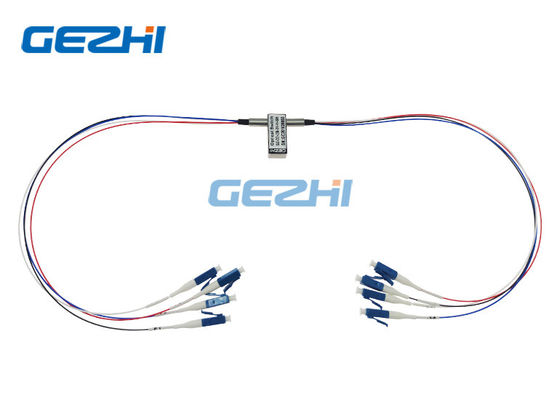

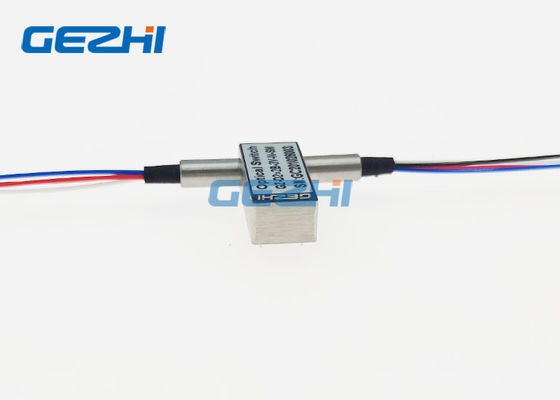

سوئیچ نوری فیبر مکانیکی بای پس 4x4 صنعتی
سوئیچ نوری فیبر مکانیکی بای پس صنعتی 4x4 GEZHI Photonics Co.، Ltd برای ایجاد عملکرد اتصال متقابل و بای پس بین کانالهای ورودی و خروجی طراحی شده است.افت عالی درج ، تکرارپذیری و دامنه دمای عملیاتی گسترده ومناسب برای همه برنامه های سوئیچینگ محافظت دو جهته.سوئیچ نوری فیبر مکانیکی بای پس 4x4 صنعتی عملکرد عالی در شبکه شما فراهم می کند و از مزایای هزینه فشرده و رقابتی برخوردار است.
|
امکانات تکرار پذیری عالی افت کم درج باند عبور گسترده |
برنامه های کاربردی سوئیچینگ افزونگی پیکربندی مجدد و بازیابی شبکه های فیبر سیستم های نظارت نوری
|
مشخصات
| مدل | واحد | GZ-FSW-D2x2B | |
| طول موج عملیاتی | نانومتر | 850 ± 40/1300 40 | 1260 ～ 1620 |
| طول موج | نانومتر | 850 و 1300 | 1310 و 1550 |
| از دست دادن درج | دسی بل | نوع: 1.0 حداکثر: 1.5 | |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| صحبت متقابل | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | 05.05 | |
| WDL | دسی بل | 25/2 پوند | |
| TDL | دسی بل | 25/2 پوند | |
| تکرارپذیری | دسی بل | 2 ± 0.02 | |
| ولتاژ | v | 3.0 یا 5.0 ± 0.5 | |
| زندگی عملیاتی | زمان | 10 پوند7 | |
| تغییر زمان | اماس | 8 پوند | |
| کنترل قدرت | مگاوات | 500 پوند | |
| دمای کار | ℃ | -20 ～ + 70 (نوع صنعتی موجود است) | |
| دمای ذخیره سازی | ℃ | -40 ～ + 85 | |
| رنگ الیاف |
P1 ، P1 ': سیاه P2 ، P2': قرمز P3 ، P3 ': آبی P4 ، P4': سفید |
||
| اندازه | میلی متر | 27.0 × 12 × 8.2 | |
| توجه: 1 در دمای عملیاتی و SOP.2 به غیر از اتصالات. | |||
اطلاعات سفارش
GZ-FSW-D2x2B-x-xx-xxx-xx-x-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
| S = SM M = MM |
85 = 850 نانومتر 13 = 1310nm 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = اتصال N = غیر اتصال دهنده |
5 = 50/125 6 = 62.5 / 125 9 = 125/9 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 دقیقه 2 = 1.5 متر X = دیگران |
0 = هیچ X = دیگران |
مسیر نوری

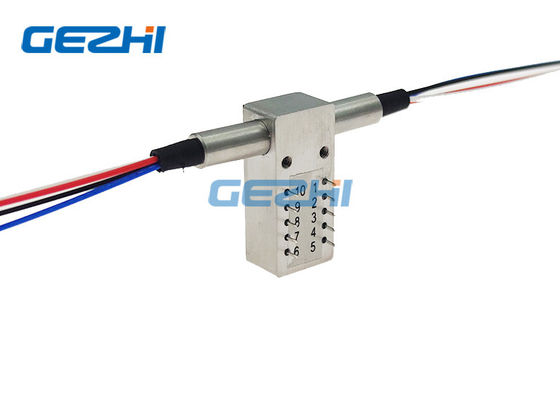

سنجاق
| تایپ کنید | دولت | تعریف پین | قدرت | نظارت بر شرایط | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| غیر قفل | آ | P1- P3 " | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P2-P4 " | ||||||||||
| ب |
P1-P1 " P2-P2 " P3-P3 " P4-P4 " |
V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
|
|
||||||||||
| چفت | آ | P1- P3 " | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| P2-P4 " | ||||||||||
| ب |
P1-P1 " P2-P2 " P3-P3 " P4-P4 " |
V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
