| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-FSW-D2x2B |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |
850nm MM دو سوئیچ نوری فیبر بای پس 2x2
سوئیچ نوری فیبر بای پس دوتایی GEZHI Photonics Co.، Ltd برای تهیه عملکرد اتصال متقابل و بای پس بین کانالهای ورودی و خروجی طراحی شده است.این در طول موج 850nm کار می کند.(1260 ~ 1650 نانومتر ، 780 نانومتر و طول موج سفارشی در دسترس است. این قابلیت تکرارپذیری عالی ، افت درج و دامنه عملکرد دمایی گسترده را ارائه می دهد.
|
امکانات افت کم درج |
برنامه های کاربردی سوئیچینگ افزونگی پیکربندی مجدد و بازیابی شبکه های فیبر |
مشخصات
| مدل | واحد | GZ-FSW-D2x2B | |
| طول موج عملیاتی | نانومتر | 850 ± 40/1300 40 | 1220 ～ 1620 |
| طول موج | نانومتر | 850 و 1300 | 1310 و 1550 |
| از دست دادن درج | دسی بل | نوع: 1.0 حداکثر: 1.5 | |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| صحبت متقابل | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | 05.05 | |
| WDL | دسی بل | 25/2 پوند | |
| TDL | دسی بل | 25/2 پوند | |
| تکرارپذیری | دسی بل | 2 ± 0.02 | |
| ولتاژ | v | 3.0 یا 5.0 ± 0.5 | |
| زندگی عملیاتی | زمان | 10 پوند7 | |
| تغییر زمان | اماس | 8 پوند | |
| کنترل قدرت | مگاوات | 500 پوند | |
| دمای کار | ℃ | -20 ～ + 70 (نوع صنعتی موجود است) | |
| دمای ذخیره سازی | ℃ | -40 ～ + 85 | |
| رنگ الیاف |
P1 ، P1 ': P2 سیاه ، P2': قرمز P3 ، P3 ': آبی P4 ، P4': سفید |
||
| اندازه | میلی متر | 27.0 × 12 × 8.2 | |
| توجه: 1 در دمای کار و SOP.2 به غیر از اتصالات. | |||
GZ-D2x2B-x-xx-xxx-xx-x-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| S = SM M = MM |
85 = 850 نانومتر 13 = 1310nm 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = اتصال N = غیر اتصال دهنده |
5 = 50/125 6 = 62.5 / 125 9 = 125/9 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 دقیقه 2 = 1.5 متر X = دیگران |
0 = هیچ X = دیگران |

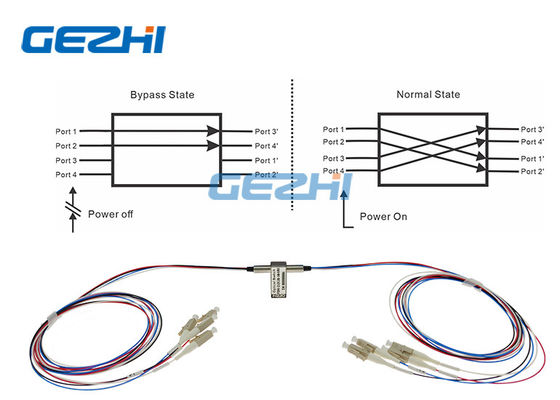

مسیر نوری

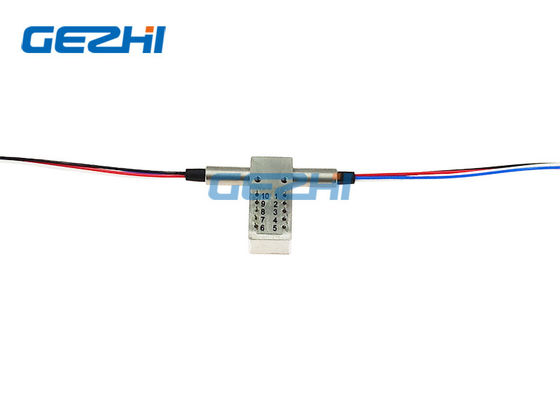

سنجاق
| تایپ کنید | دولت | تعریف پین | قدرت | نظارت بر شرایط | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| غیر قفل | آ | P1- P3 " | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P2-P4 " | ||||||||||
| ب | P1-P1 "، P2-P2" | V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
| P3-P3 "، P4-P4" | ||||||||||
| چفت | آ | P1- P3 " | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| P2-P4 " | ||||||||||
| ب | P1-P1 "، P2-P2" | V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن |
|
ویدیو
|
|
