| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-FSW-2x2F |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |
سوئیچ های نوری 1x1 دوگانه مسدود شده برای مسدود کردن کانال
سوئیچ های نوری دوتایی 1x1 شرکت GEZHI Photonics Co. ، Ltd همچنین به معنی سوئیچ نوری فیبر مکانیکی کامل 2x2 است که دارای حالت نوری Through و Cross است.این مورد در راه حل اضافه / افت پیکربندی ، مسدود کردن کانال ، با قابلیت اطمینان بالا و اعوجاج های نوری کم استفاده می شود.
|
امکانات اتصالات ایمن از کار افتاده
کم هزینه بی نظیر
اعوجاج نوری کم مسیر نوری بدون اپوکسی
قابلیت اطمینان بالا
|
برنامه های کاربردی مسدود کردن کانال تنظیم / افزودن قابل تنظیم
نظارت بر سیستم
ابزار دقیق
|
مشخصات
| مولفه های | مشخصات فنی | واحد |
| عامل طول موج | 1260 ~ 1620 (SM) | نانومتر |
| از دست دادن درج | 1.0 ≤ | دسی بل |
| از دست دادن وابسته به طول موج | 25/2 پوند | دسی بل |
| ضرر وابسته به قطبش | 05.05 | دسی بل |
| از دست دادن وابسته به دما | ..20 | دسی بل |
| برگشت ضرر | SM≥50 | دسی بل |
| صحبت متقابل | SM≥55 | دسی بل |
| تغییر زمان | 8 پوند | اماس |
| تکرارپذیری | 2 ± 0.02 | دسی بل |
| ماندگاری | 10 پوند7 | بار |
| ولتاژ بهره برداری | 3 یا 5 | V |
| نوع سوئیچ | غیر اتصال / اتصال | |
| دمای کار | －20 ~ ＋ 70 | ℃ |
| دمای ذخیره سازی | －40 ~ ＋ 85 | ℃ |
| قدرت نوری | 500 پوند | مگاوات |
| بعد، ابعاد، اندازه | 27.0L × 12.5W × 8.4H | میلی متر |
سنجاق
| تایپ کنید | مسیر نوری | درایو الکتریکی | سنسور حالت | ||||||
| کامل 2 × 2 | پین 1 | پین 5 | پین 6 | پین 10 | سنجاق 2-3 | سنجاق 3-4 | سنجاق 7-8 | سنجاق 8-9 | |
| چفت | P1-P4 ، P2-P3 | - | - | GND | V | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 ، P2-P4 | V | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
| غیر قفل | P1-P4 ، P2-P3 | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P1-P3 ، P2-P4 | V | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
اطلاعات سفارش
GZ-FSW-2 × 2F
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | رابط |
| S = SM M = MM |
85 = 850 نانومتر 13 = 1310nm 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = اتصال N = غیر اتصال دهنده |
5 = 50/125 6 = 62.5 / 125 9 = 125/9 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 دقیقه 2 = 1.5 متر X = دیگران |
0 = هیچ X = دیگران |

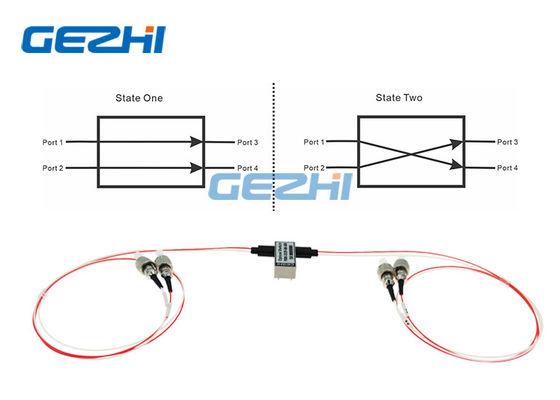

مسیر نوری
نقشه کشی مکانیکی
ویدیو
|
|
