| Brand Name: | GEZHI or OEM |
| شماره مدل: | GZ-FSW-1x32 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |
سوئیچ فیبر نوری SM 1x32
سوئیچ فیبر نوری SM 1x32 از شرکت GEZHI Photonics Co. Ltd امکان انتخاب کانال بین فیبرهای ورودی و N خروجی را فراهم می کند.
شماره کانال خروجی مشتری مشخص شده است و می تواند 1x8 ، 1x16 ، 1x32 یا موارد دیگر باشد.همراه با رابط موازی (TTL) و عملکرد بررسی خودکار خرابی مدار درایو.این سوئیچ نوری 1x32 می تواند OEM باشد.این فناوری مبتنی بر فن آوری فیبر نوری پیشرفته ما است که دارای تکرارپذیری خوب ، افت درج کم ، هزینه کم و عملکرد بالا است.طول موج عملکرد می تواند از حالت تک 1260 تا 1650 نانومتر ، چند حالته 850 ± 40/1300 ± 40 نانومتر یا طول موج سفارشی باشد.
|
امکانات از دست دادن کم قابلیت اطمینان بالا طراحی مدولار شده |
برنامه های کاربردی حلقه شبکه منبع نور چندگانه تست الیاف ، ملفه نوری |
سوئیچ های نوری موتور استپر 1x32 GEZHI یک فناوری سوئیچ فیبر مستقیم به فیبر است که با اشاره فیزیکی فیبر به فیبر دیگر عمل می کند.این امر با استفاده از یک موتور پله ای با وضوح بالا برای چرخش دقیق و نشان دادن فیبر (های) مشترک به سمت فیبر (های) خروجی انتخاب شده محقق می شود.
سوئیچ فیبر نوری SM 1x32</s></s> مشخصات
| پارامتر | مقادیر پارامتر |
| مدل | GZ-FSW-1X32 |
| از دست دادن درج | 0.8 دسی بل |
| محدوده طول موج | 1260 ~ 1650 نانومتر |
| طول موج را امتحان کنید | 1310/1550 نانومتر |
| نوع فیبر | SM ، 9 / 125um (SMF-28) |
| برگشت ضرر | d50 دسی بل |
| کراس استالک | d 70 دسی بل |
| PDL | ۰ .05 ۰۵ دسی بل |
| WDL | .20.25 دسی بل |
| TDL | .20.25 دسی بل |
| تکرارپذیری | ۰ .02 ۰۲ دسی بل |
| طول عمر | > 107 |
| زمان تعویض | ms8 میلی ثانیه (کانال مجاور) |
| قدرت نوری | 00500 مگاوات |
| رابط | FC / PC |
| حالت کنترل | TTL |
| منبع تغذیه فعال | 5 ولت / 500 میلی آمپر |
| Sze محصول | 135 64 64 46 46 |
| دمای کار | -20 ℃ تا +70 |
| دمای کار | -40 ℃ تا + 85 |
توجه: 1. سفارشی سازی در دسترس است.
نسخه های چند حالته و تک حالته این سوئیچ در دسترس هستند.آنها دارای سطح بالایی از
عملکرد مورد نیاز برای آزمایش چند واحد در تحقیق و توسعه و در محیط های تولید.آنها نیز هستند
بسیار مناسب برای برنامه های کاربردی در ارتباطات از راه دور ، ساخت و آزمایش در محیط ، به دلیل
IL کم و تکرارپذیری عالی آنهاعلاوه بر بسیاری از گزینه های استاندارد موجود ، ما نیز
سوئیچ ها را برای پاسخگویی به نیازهای خاص مشتری سفارشی کنید
سوئیچ فیبر نوری SM 1x32 مشخصات پین
| کانکتور نر DB-15 | |||
| شماره پین | I / O | علامت | شرح |
| 2 | ورودی | D0 |
D0 ~ D5 انتخاب کانال است Bit0 ~ Bit5 ، D0 کم است ، D5 زیاد است |
| 3 | ورودی | D1 | |
| 4 | ورودی | D2 | |
| 5 | ورودی | D3 | |
| 6 | ورودی | D4 | |
|
11 |
ورودی |
بازنشانی کنید |
TTL ، تنظیم مجدد سطح پایین به کانال 0. سطح بالا به معنای موثر بودن بیت های انتخاب کانال است. |
| 7 | بیرون | آماده | TTL ، آماده (زیاد = آماده نیست ، کم = آماده است) |
| 8 | بیرون | خطا | TTL ، خطا یا عدم موفقیت ، (زیاد = خطا ، کم = بدون خطا) |
| 1،9 | قدرت | GND | زمینی |
| 12 | قدرت | VCC1 | 5.0 ± 5٪ منبع تغذیه موتور VDC (حداکثر 500 میلی آمپر) |
| 15 | قدرت | VCC2 | 5.0 ± 5٪ منبع تغذیه مدار VDC (حداکثر 50 میلی آمپر) |
| 4،6،7،8،10،13،14 | NC | NC | جای خالی |

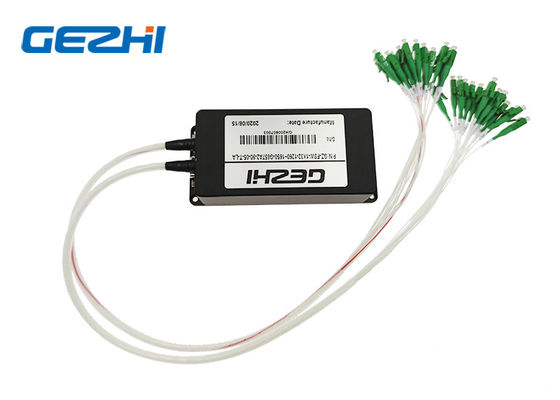

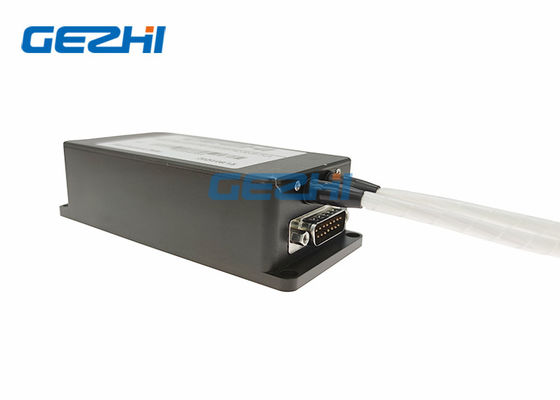

سوئیچ فیبر نوری SM 1x32 عکس
ویدیو
|
