| Brand Name: | GEZHI or OEM |
| شماره مدل: | چند کانال 1x8 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

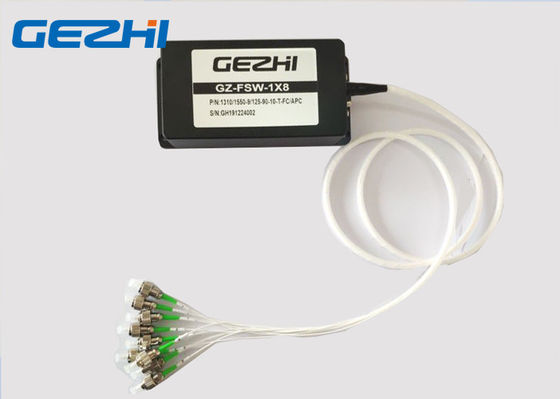

فیبر نوری چند کاناله فیبر نوری 1x8 SM 13/15 نوری سوئیچ با رابط TTL
سوئیچ های فیبر نوری چند کاناله GEZHI 1 × 8 نوعی از اجزای عملکردی است که قابلیت تغییر مسیر نوری را دارد.در سیستم انتقال فیبر نوری ، از آن برای انتخاب منبع نور / آشکارساز چند لایه ، مانیتورینگ فیبرهای چند کاناله و حفاظت از مسیر فیبر نوری استفاده می شود. تست کابل و سیستم نظارت بر حسگرهای نوری چند نقطه
امکانات
ضعف پایین و قابلیت اطمینان بالا
رابط موازی (TTL)
بیش از 128 کانال
طراحی مدولار
عاری از اپوکسی در مسیر نوری
برنامه های کاربردی
شبکه حلقه
مانیتورینگ از راه دور در شبکه نوری
تست فیبر ، مؤلفه نوری
مشخصات
| مولفه های | واحد | GZ-FSWM-1 × N | |||
| ضرر درج | دسی بل | 1 <N ≤ 45 | 45 <N ≤ 88 | 88 <N 128 | |
| نوع: 0.8 حداکثر: 1.0 | نوع: 1.2 حداکثر: 1.5 | نوع: 1.5 حداکثر: 1.8 | |||
| دامنه طول موج | نانومتر | 40 8 850/1300 ± 40 | 1260 ~ 1650 | ||
| طول موج تست کنید | نانومتر | 850/1300 | 1310/1550 | ||
| برگشت ضرر | دسی بل | MM ≥ 30 SM ≥ 50 | |||
| متقاطع | دسی بل | 55 پوند | |||
| PDL | دسی بل | 5 0.05 | |||
| WDL | دسی بل | 5 0.25 | |||
| TDL | دسی بل | 5 0.25 | |||
| تکرارپذیری | دسی بل | 5 0.05 | |||
| دوام | چرخه ها | 10 میلیون پوند | |||
| زمان تعویض | اماس | 10 ((زمان تعویض توالی کانال مجاور) | |||
| قدرت نوری | مگاوات | 500 پوند | |||
| دمای کارکرد | ℃ | -20 ~ +70 | |||
| دمای ذخیره سازی | ℃ | -40 ~ +85 | |||
| رطوبت نسبی | ٪ | 5 ~ 95 | |||
| بعد، ابعاد، اندازه | میلی متر | 32 135 40 135 135 (N≤4) | 32 135 64 135 135 (N≤12) | 36 × 78 18 184 (N≤16) | |
| 66 × 78 18 184 (N≤45) | 66 × 156 4 184 (N≤88) | 66 × 220 18 184 (N≤128) | |||
| 32 × 5/77 140 140 (N≤16) | 64 × 77.5 140 140 (N≤32) | ||||
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید.
ترتیب اطلاعات
GZ-FSWM-1xN-x-xx-xx-xx-xx-x
| کانال | نوع فیبر | طول موج تست کنید | نوع لوله | طول فیبر | اتصال دهنده |
| 1 ~ 128 | SM: SM ، 9/125 M5: MM ، 50/125 M6: MM ، 62.5 / 125 X: دیگران |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15: 1310 / 1550nm X: دیگران |
90: 900um 20: 2.0 میلی متر 30: 3.0 میلی متر X: دیگران |
05: 0.5m 10: 1.0m 15: 1.5m X: دیگران |
OO: هیچکدام FP: FC / PC FA: FC / APC SP: SC / PC SA: SC / APC STP: ST / PC STA: ST / APC LP: LC / PC LA: LC / APC X: دیگران |
ویدیو
|
