| Brand Name: | GEZHI or OEM |
| شماره مدل: | سوئیچ نوری فیبر نوری 2x2B |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

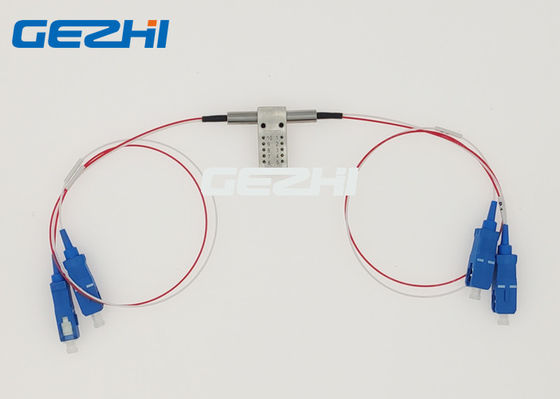

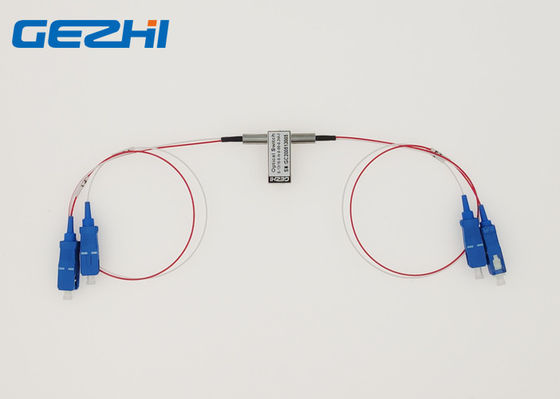

سوئیچ نوری فیبر نوری 2x2B 1310nm با فیبر SM 1meter SC / UPC
سوئیچ نوری فیبر مکانیکی GEZHI 2x2B با هدایت یک سیگنال نوری ورودی به یک فیبر خروجی انتخاب شده ، کانالهای نوری را به هم متصل می کند.کار آن با موج موج 1310 نانومتر (1650nm 1260 در دسترس).این امر با استفاده از یک اختراع ثبت شده در انتظار تنظیمات اختصاصی اپتو-مکانیکی و از طریق سیگنال کنترل الکتریکی فعال می شود.سوئیچ نوری فیبر نوری مکانیکی 2x2B قابلیت اطمینان فوق العاده بالا و سرعت سریع سوئیچینگ و همچنین عملکرد دو جهته را دارد.فیبر نوری مکانیکی 2x2B فیبر نوری راه حل تعویض واقعی برای برنامه های شبکه نوری است.
امکانات
PCB قابل نصب
کوچکترین اندازه
درج کم -‐ ضرر
سرعت سوئیچینگ سریع
نوع صنعتی موجود
در حالت تک و چند حالت موجود است
برنامه های کاربردی
مانیتورینگ شبکه نوری
ترمیم و محافظت از شبکه نوری
تنظیم / قطره نوری قابل تنظیم
حفاظت از تجهیزات انتقال
تحقیق و توسعه
روتر طول موج
سوئیچ نوری فیبر نوری مکانیکی GEZHI 2x2B به طور گسترده ای برای محافظت / ترمیم شبکه نوری ، مسیریابی سیگنال نوری ، تعدیل کننده های اضافه / قطره تنظیم مجدد ، اتصال متقابل نوری (OXC) ، نظارت بر شبکه نوری ، تجهیزات آزمایش نوری و غیره استفاده می شود.
مشخصات
| مولفه های | GZ-FSW-2 × 2B | ||
| دامنه طول موج | نانومتر | 40 8 850/1300 ± 40 | 1260 ～ 1650 |
| طول کارکرد | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| ضرر درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.6 حداکثر: 0.8 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | .050.05 | |
| WDL | دسی بل | .20.25 | |
| TDL | دسی بل | .20.25 | |
| تکرارپذیری | دسی بل | 2 2 0.02 | |
| منبع تغذیه | v | 3.0 یا 5.0 | |
| طول عمر | بار | ≥107 | |
| زمان تعویض | اماس | 8 پوند | |
| قدرت انتقال | مگاوات | 500 پوند | |
| دمای کارکرد | ℃ | -20 ～ + 70 | |
| دمای ذخیره سازی | ℃ | -40 ～ + 85 | |
| وزن | گرم | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L) 27.0 × (W) 12.0 × (H) 8.2 سفارشی سازی در دسترس است. | |
مسیر نوری
| وضعیت یک | وضعیت دو |
|
|
|
پین
| مولفه های | پین | درایو برقی | سنسور وضعیت | ||||||
| 2 × 2B | مسیر نوری | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| عدم چفت شدن | P1-P3 | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P1-P4 ، P2-P3 | V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
| چفت شدن | P1-P3 | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| P1-P4 P2-P3 | V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
اطلاعات سفارش
GZ-2x2B-x-xx-xxx-xx-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسبیدن N = عدم چسبیدن |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 متر 2 = 1.5 متر X = دیگران |
0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
ویدیو
|
|
