جزئیات محصول:
پرداخت:
|
| طول موج: | 1310 و 1550nm | نوع کنترل: | چفت شدن |
|---|---|---|---|
| منبع تغذیه: | 5V | اتصال دهنده: | SC / UPC (آبی) |
| نام محصول: | سوئیچ بای پس نوری Micro 2x2 | برنامه های کاربردی: | محافظت / ترمیم نوری شبکه نوری |
| برجسته: | سوئیچ بای پس از فیبر 2x2,سوئیچ بای پس ریز میکرو,سوئیچ بای پس نوری 1550 نانومتری |
||
سوئیچ بایگانی نوری Micro 2x2 با طول موج Singlemode 1310 / 1550nm
سوییچ بای پس نوری GEZHI Micro 2x2 استفاده بسیار پایدار در حفاظت / ترمیم شبکه نوری است.هنگامی که برق روشن است ، حالت عملکرد سوئیچ Bypass بر روی Normal تنظیم می شود و دستگاه شبکه محلی با شبکه اصلی وصل می شود.هنگامی که خرابی برق رخ داد ، سوئیچ بای پس نوری 2x2 به سرعت تنظیم می شود تا حالت بای پس از آن جدا شود تا کار اصلی از دستگاه شبکه محلی جدا شود.همچنین،سوئیچ Micro از نوع لچینگ است و مدت زمان کار آن 8ms است.
امکانات
از دست دادن درج کم
لت شدن یا عدم لچ شدن
جداسازی کانال بالا
مسیر اپتیکی رایگان اپوکسی
بسیار پایدار و قابل اعتماد
برنامه های کاربردی
ابزار دقیق
سیستم های تست شبکه
مسیریابی سیگنال نوری
تنظیم / قطره نوری قابل تنظیم
محافظت / ترمیم نوری شبکه نوری
محافظت از فرستنده و گیرنده
اطلاعات سفارش
GZ-2 × 2B-x-xx-xxx-xx-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسبیدن N = عدم چسبیدن |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 متر 2 = 1.5 متر X = دیگران |
0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
مشخصات
| مولفه های | GZ-FSW-2 × 2B | ||
| دامنه طول موج | نانومتر | 40 8 850/1300 ± 40 | 1260 ～ 1650 |
| طول کارکرد | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| ضرر درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.6 حداکثر: 0.8 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | .050.05 | |
| WDL | دسی بل | .20.25 | |
| TDL | دسی بل | .20.25 | |
| تکرارپذیری | دسی بل | 2 2 0.02 | |
| منبع تغذیه | v | 3.0 یا 5.0 | |
| طول عمر | بار | ≥107 | |
| زمان تعویض | اماس | 8 پوند | |
| قدرت انتقال | مگاوات | 500 پوند | |
| دمای کارکرد | ℃ | -20 ～ + 70 | |
| دمای ذخیره سازی | ℃ | -40 ～ + 85 | |
| وزن | گرم | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L) 27.0 × (W) 12.0 × (H) 8.2 سفارشی سازی در دسترس است. | |
پین
| مولفه های | پین | درایو برقی | سنسور وضعیت | ||||||
| 2 × 2B | مسیر نوری | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| عدم چفت شدن | P1-P3 | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P1-P4 ، P2-P3 | V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
| چفت شدن | P1-P3 | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| P1-P4 P2-P3 | V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
مسیر نوری
| وضعیت یک | وضعیت دو |
|
|
 |

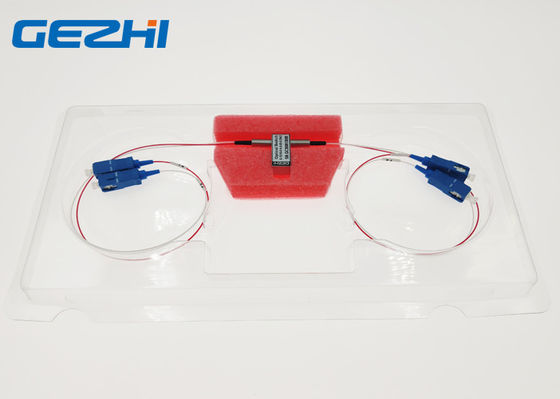

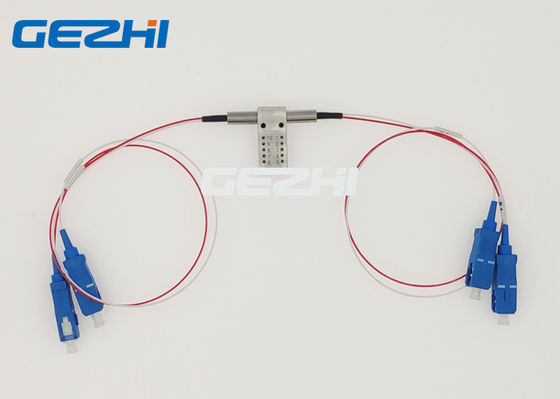

2x2 بای پس فیبوپتیک سوئیچ تصویر
