| Brand Name: | GEZHI or OEM |
| شماره مدل: | سوئیچ نوری 1x2A |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |

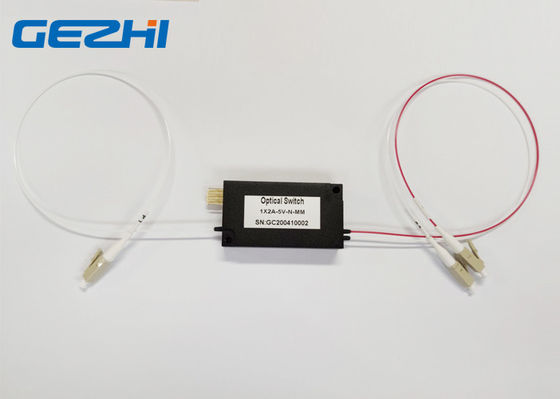

سوئیچ نوری 1x2A Multi Mode 850nm بدون چفت شدن 5 ولت با کیف فلزی کوچک
بسته بندی سوئیچ نوری GEZHI 1x2A Multi Mode 850nm 850 نانومتر در یک مینی فلزی و کنترل با 4 پین.مورد Non-Latching Voltage 5V با اتصال LC / PC است.مشخصات سفارشی در دسترس است.
امکانات
از دست دادن درج کم
سرعت سوئیچینگ سریع
کوچکترین اندازه
درجه حرارت بالا
برنامه های کاربردی
OADM
مرد
مانیتورینگ سیستم
تست کامپوننت
مشخصات
|
مولفه های |
GZ-FSW-1 × 2A | ||
| دامنه طول موج | نانومتر | 40 8 850/1300 ± 40 | 1260 ~ 1650 |
| طول موج عامل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| ضرر درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.5 حداکثر: 1.0 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | .050.05 | |
| WDL | دسی بل | .20.25 | |
| TDL | دسی بل | .20.25 | |
| تکرارپذیری | دسی بل | 2 2 0.02 | |
|
منبع تغذیه |
V | 3.0 یا 5.0 | |
| طول عمر | زمان | ≥107 | |
| زمان تعویض | اماس | 8 پوند | |
| قدرت انتقال | مگاوات | 500 پوند | |
| دمای کارکرد | ℃ | 0 ~ + 70 یا -40 85 | |
| دمای ذخیره سازی | ℃ | -40 ~ + 85 | |
| بعد، ابعاد، اندازه | میلی متر | (L) 55 × (W) 30 × (H) 12.8 | |
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید.
مسیر نوری
| مدل کنترل | درایو برقی | سنسور وضعیت | مسیر نوری | ||
| پین 1 | پین 2 | Pin3- Pin4 | |||
| چفت شدن | V + | GND | باز کن | P1-P2 | |
| GND | V + | نزدیک | P1-P3 | |
|
| عدم چفت شدن | V + | GND | نزدیک | P1-P3 | |
| GND | GND | باز کن | P1-P2 | |
|
| مشخصات فنی | ولتاژ | جاری | مقاومت |
| 5V Latching | 5.5 4.5 5/5 | 44 A 44mA | 125Ω |
| 5V بدون چفت شدن | 5.5 4.5 5/5 | 25 ~ 31mA | 178Ω |
| 3V Latching | 2.3 2. 3.3 | 66 ~ 66mA | 50Ω |
| 3V بدون چفت شدن | 2.3 2. 3.3 | 42 ~ 51mA | 65Ω |
اطلاعات سفارش 1x2A سوئیچ نوری
GZ-FSW-1x2A-x-xx-xxx-xx-x-xx
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
|
S = SM |
85 = 850nm |
3 = 3 ولت |
L = چسبیدن |
5 = 50/125 |
25 = 250um |
1 = 1 متر |
00 = هیچکدام |
ویدیو
|
|
