| Brand Name: | GEZHI or OEM |
| شماره مدل: | سوئیچ فیبروپتیک 2x2 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 روز کاری |
| Payment Terms: | T / T ، Western Union |
کانکتور SC / UPC بدون لتچر مکانیکی فیبروپتیک Switch Byx مکانیکی 2x2
سوئیچ فیبروپتیک بای پس از GEZHI 2x2 با اتصال مجدد سیگنال نوری ورودی به فیبر خروجی انتخاب شده ، کانالهای نوری را به هم متصل می کند.این امر با استفاده از یک اختراع ثبت شده در انتظار تنظیمات اختصاصی اپتو-مکانیکی و از طریق سیگنال کنترل الکتریکی فعال می شود.سوئیچ قابلیت اطمینان فوق العاده بالا و سرعت سریع سوئیچینگ و همچنین عملکرد دو جهته را ارائه می دهد.سوئیچ های فیبروپتیک بای پس 2x2 راه حل تعویض واقعی برای برنامه های شبکه نوری هستند.
امکانات
کم هزینه بی نظیر
از دست دادن درج کم
جداسازی کانال بالا
بسیار پایدار و قابل اعتماد
مسیر اپتیکی رایگان اپوکسی
لت شدن یا عدم لچ شدن
برنامه های کاربردی
مسیریابی سیگنال نوری
محافظت / ترمیم نوری شبکه نوری
تنظیم / قطره نوری قابل تنظیم
محافظت از فرستنده و گیرنده
سیستم های تست شبکه
ابزار دقیق
مشخصات
| مولفه های | GZ-FSW-2 × 2B | ||
| دامنه طول موج | نانومتر | 40 8 850/1300 ± 40 | 1260 ～ 1650 |
| طول کارکرد | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| ضرر درج | دسی بل | نوع: 0.8 حداکثر: 1.2 | نوع: 0.6 حداکثر: 0.8 |
| برگشت ضرر | دسی بل | MM≥30 SM≥50 | |
| متقاطع | دسی بل | MM≥35 SM≥55 | |
| PDL | دسی بل | .050.05 | |
| WDL | دسی بل | .20.25 | |
| TDL | دسی بل | .20.25 | |
| تکرارپذیری | دسی بل | 2 2 0.02 | |
| منبع تغذیه | v | 3.0 یا 5.0 | |
| طول عمر | بار | ≥107 | |
| زمان تعویض | اماس | 8 پوند | |
| قدرت انتقال | مگاوات | 500 پوند | |
| دمای کارکرد | ℃ | -20 ～ + 70 | |
| دمای ذخیره سازی | ℃ | -40 ～ + 85 | |
| وزن | گرم | 16 | |
| بعد، ابعاد، اندازه | میلی متر | (L) 27.0 × (W) 12.0 × (H) 8.2 سفارشی سازی در دسترس است. | |
پین
| مولفه های | پین | درایو برقی | سنسور وضعیت | ||||||
| 2 × 2B | مسیر نوری | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| عدم چفت شدن | P1-P3 | - | - | - | - | نزدیک | باز کن | باز کن | نزدیک |
| P1-P4 ، P2-P3 | V + | - | - | GND | باز کن | نزدیک | نزدیک | باز کن | |
| چفت شدن | P1-P3 | - | - | GND | V + | نزدیک | باز کن | باز کن | نزدیک |
| P1-P4 P2-P3 | V + | GND | - | - | باز کن | نزدیک | نزدیک | باز کن | |
مسیر نوری
| وضعیت یک | وضعیت دو |
|
|
|
اطلاعات سفارش
GZ-2 × 2B
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسبیدن N = عدم چسبیدن |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 متر 2 = 1.5 متر X = دیگران |
0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

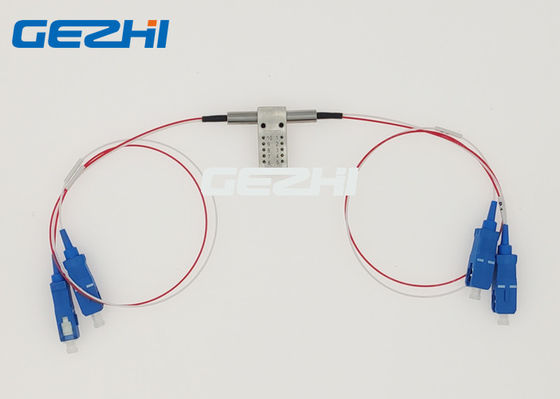

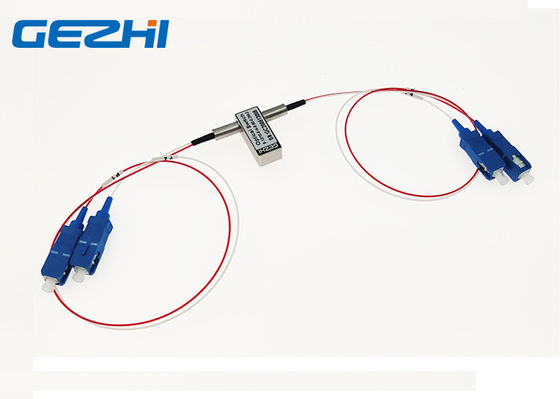

2x2 بای پس فیبوپتیک سوئیچ تصویر
