جزئیات محصول:
پرداخت:
|
| طول موج: | 850nm یا 1250 ~ 1650nm | نوع کنترل: | غیر چفت شدن |
|---|---|---|---|
| منبع تغذیه: | 5V | اتصال دهنده: | LC / SC / FC / ST (رایانه شخصی یا APC) |
| نام محصول: | سوئیچ نوری فیبر دو طرفه | کاربرد: | محافظت و ترمیم شبکه |
| برجسته: | سوئیچ نوری 1x3,سوئیچ چند حالته دو طرفه,سوئیچ چند حالته 1550 نانومتری |
||

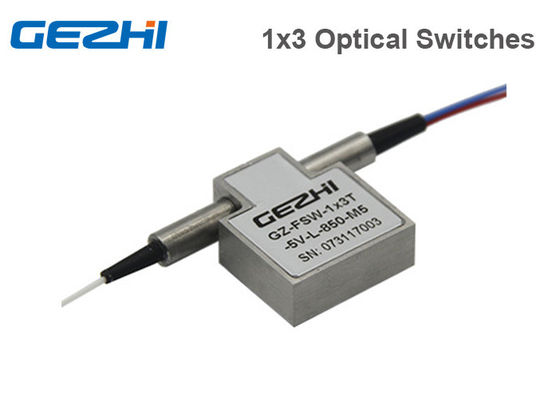

سوئیچ های نوری فیبر نوری دو طرفه 3x1 سوئیچ های نوری بدون لچ
سوئیچ های نوری فیبر نوری مکانیکی نوع 1 × 3 T GEZHI Photonics (سوئیچ نوری 1 × 3 T) از طول موج در طول موج 1260nm 50 1650nm یا 850 نانومتر از طول موج چند حالته پشتیبانی می کند ، از دست دادن درج کم ، قابلیت اطمینان فوق العاده بالا ، سرعت سریع سوئیچینگ و همچنین دو برابر عملکرد جهت دارسوئیچ های فیبر نوری به طور گسترده ای برای محافظت ، شبکه نوری ، سیستم فرستنده و تست شبکه ، محافظت از گیرنده و ابزار مورد استفاده قرار می گیرند.
امکانات
زمان تعویض کوتاه
اندازه مینیاتور ، طراحی جمع و جور
بحث متقابل کم ، از دست دادن درج کم
اعوجاج نوری با دو جهته
طیف وسیعی از طول موج عامل
برنامه های کاربردی
تحقیق و توسعه در آزمایشگاه
شبکه متروپولیتن
نظارت بر سیستم
محافظت و ترمیم شبکه
تست ، ابزار دقیق و اندازه گیری
مشخصات
| 1 × 3 تی تی تعویض | واحد | معمول |
| طول عمل | نانومتر | 850nm یا 1310/1490 / 1550nm |
| ضرر درج | دسی بل | <0.8 |
| ضرر وابسته به طول موج | دسی بل | <0.2 |
| ضرر وابسته به قطبش | دسی بل | <0.2 |
| برگشت ضرر | دسی بل | SM:> 55 MM:> 40 |
| صلیب بحث | دسی بل | SM:> 55 MM:> 40 |
| زمان تعویض | اماس | نمونه: 4 حداکثر: 10 |
| تکرارپذیری | دسی بل | <± 0.02 |
| دوام | چرخه ها | > 10 میلیون |
| نوع تعویض | لتچینگ / عدم چفت شدن | |
| انتقال قدرت نوری | مگاوات | <500mW |
| ولتاژ بهره برداری | VDC | 3 ولت یا 5 ولت |
| دمای کارکرد | ℃ | -5 ~ + 70 |
| دمای ذخیره سازی | ℃ | -40 ~ + 85 |
| نوع فیبر | / | فیبر SM / MM |
| ابعاد بسته بندی | میلی متر | 27L x 23W x 8.2H |
توجه: 1. سفارشی سازی در دسترس است.
2. مشخص شده بدون اتصال ، و از دست دادن 0.2dB اضافی در هر اتصال اضافه کنید.
برقی
| مشخصات فنی | ولتاژ | جاری | مقاومت |
| گیربکس 5 ولت | 5.5 ~ 5.5 ولت | 22.2 (10٪) میلی آمپر | 202.5 (10 ±)) Ω |
| 5V بدون چفت | 5.5 ~ 5.5 ولت | 31 (10 ±)) میلی آمپر | 145 (10٪)) Ω |
| قفل شدن 3 ولت | 2.3 ~ 3.3 V | 33.3 ± (10 ±)) میلی آمپر | 90 (10٪)) Ω |
| 3V بدون چفت شدن | 2.3 ~ 3.3 V | 46.7 (10 ±)) میلی آمپر | 64.2 (10٪)) Ω |
پین
مسیر نوری
ابعاد
ترتیب اطلاعات
| ایکس | XX | ایکس | ایکس | ایکس | XX | ایکس | XX |
| حالت | طول موج | نوع ولتاژ | مدل کنترل | نوع فیبر | قطر فیبر | طول فیبر | اتصال دهنده |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = دیگران |
3 = 3 ولت 5 = 5 ولت |
L = چسبیدن N = عدم چسبیدن |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = دیگران |
25 = 250um 90 = 900um 20 = 2.0 میلی متر 30 = 3.0 میلی متر X = دیگران |
1 = 1 متر 2 = 1.5 متر X = دیگران |
0 = هیچکدام 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = دیگران |
