| Brand Name: | GEZHI or OEM |
| شماره مدل: | 3 port Optical Circulator |
| مقدار تولیدی: | 1pc |
| قیمت: | قابل مذاکره |
| Delivery Time: | 2-7 work days |
| Payment Terms: | T/T, Western Union |
سیرکولاتور فیبر نوری 3 حالت تک پورت 1310 نانومتر یا 1550 نانومتر گردش خون نوری
گردشگر نوری Polarization Insensitive Optical Circulator که برای هدایت سیگنال نوری از یک پورت به پورت دیگر و فقط در یک جهت استفاده می شوداین عمل از انتشار سیگنال در جهت ناخواسته جلوگیری می کند.برای دستیابی به انتقال سیگنال نوری دو جهته از طریق یک فیبر می توان از سیرکولاتورهای نوری استفاده کرد.از سیرکولاتورهای فیبر نوری معمولاً در شبکه های WDM ، جبران پراکندگی رنگی ، پراکندگی حالت قطبش ، ماژول های افزودنی نوری (DWDM OADM) ، تقویت کننده های نوری OTDR و کاربردهای سنجش الیاف استفاده می شود.
امکانات
PDL کم
از دست دادن درج کم
عایق بندی باند گسترده
پایداری و قابلیت اطمینان بالا
بسته جمع و جور در خط
برنامه های کاربردی
سنسورهای فیبر
مالتی پلکسینگ Add-Drop
پمپاژ دو طرفه
سیستم های انتقال سیگنال دو طرفه
جبران دستگاه های جبران پراکندگی رنگی در خط
مشخصات
| پارامتر | درجه P | |
| پیکربندی | بندر 1 تا بندر 2 تا بندر 3 | |
| طول موج عملیات (nm) | 30 ± 1310 یا 30 ± 1550 یا 30 ± 1585 | |
| جداسازی (دسی بل) | معمول | 0.6 |
| بیشترین | 0.8 | |
| جداسازی معمولی (دسی بل) | ≥50 | |
| حداقل جداسازی (دسی بل) | ≥40 | |
| Cross Talk (دسی بل) | ≥50 | |
| ضرر وابسته به قطبش (دسی بل) | کمتر از 0.15 | |
| پراکندگی حالت قطبش | <0.1 | |
| ضرر بازگشت (دسی بل) | ≥50 | |
| انتقال قدرت (مگاوات) | 500 | |
| دما (te) | -10 ~ + 75 | |
| ابعاد بسته بندی (میلی متر) | Φ5.5xL50 یا Φ5.5xL63 | |
مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
مشخصات بالا برای دستگاه بدون اتصال است.

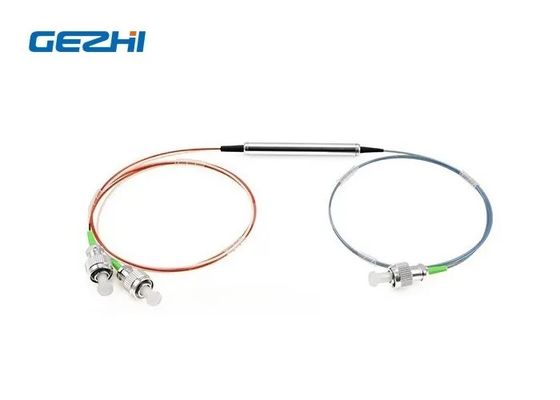

نمونه عکس
قطبی سازی 3 پورت غیر حساس سیرکولاتور نوری با اتصال FC / APC
اطلاعات سفارش
| GC | طول موج | تایپ کنید | مقطع تحصیلی | نوع بسته بندی | نوع Pigtail | طول | رابط |
|
1310 = 1310 |
3 = 3 بندر |
P = P درجه |
2 = P2 (برای 3 پورت) |
1 = 250 فیبر برهنه |
H = 0.5 متر |
0 = هیچ |
|
|
